Тест начат Monday, 16 October 2023, 18:34

Состояние Завершены

Завершен Monday, 16 October 2023, 19:35

Прошло 1 ч. 1 мин.

времени

Оценка 7,0 из 10,0 (70%)

Вопрос 1

Верно

Баллов: 1,0 из 1,0

Укажите верные утверждения.

a. Действие параметрических стабилизаторов напряжения основано на механизме обратной связи

c. Максимальный ток регулирующего элемента определяет величину выходного напряжения компенсационного стабилизатора

d. Низкий КПД линейного стабилизатора при большом токе нагрузки обусловлен работой регулирующего элемента в линейном режиме.

Вопрос 2

Верно

Баллов: 1,0 из 1,0

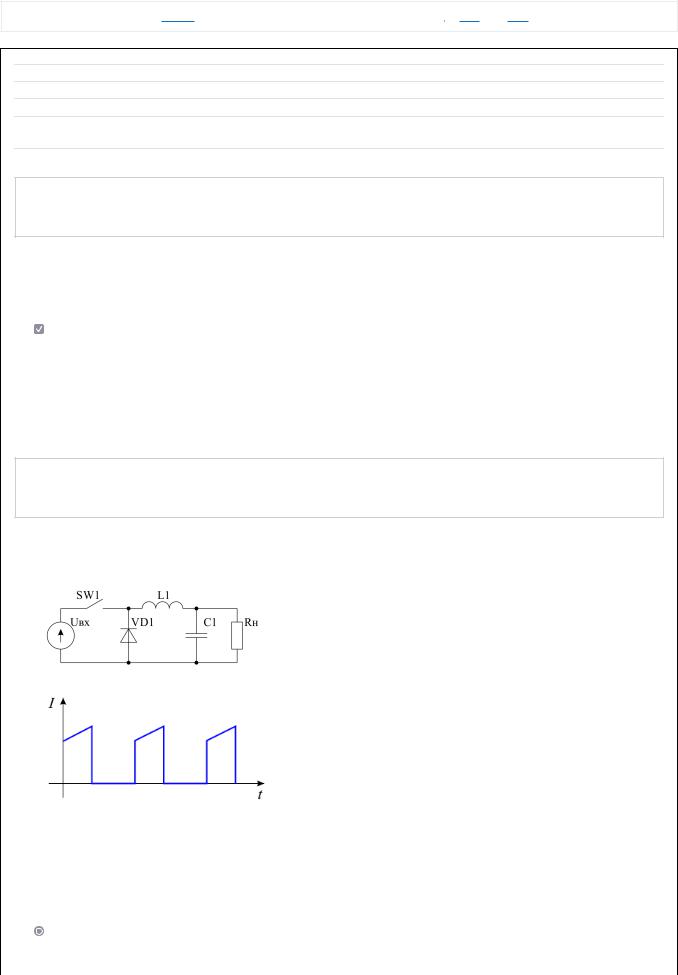

На рисунке изображена схема преобразователя напряжения и график зависимости тока одного из элементов схемы от времени.

Какому элементу схемы соответствует изображенный график?

a. Катушка индуктивности

b. Конденсатор

c. Диод

Вопрос 3

Верно

Баллов: 1,0 из 1,0

Отметьте схемы, с помощью которых можно получить выходное напряжение, превосходящее по величине входное.

Вопрос 4

Неверно

Баллов: 0,0 из 1,0

Какая из перечисленных схем будет обладать наименьшим КПД при использовании в них идентичных компонентов?

Вопрос 5

Верно

Баллов: 1,0 из 1,0

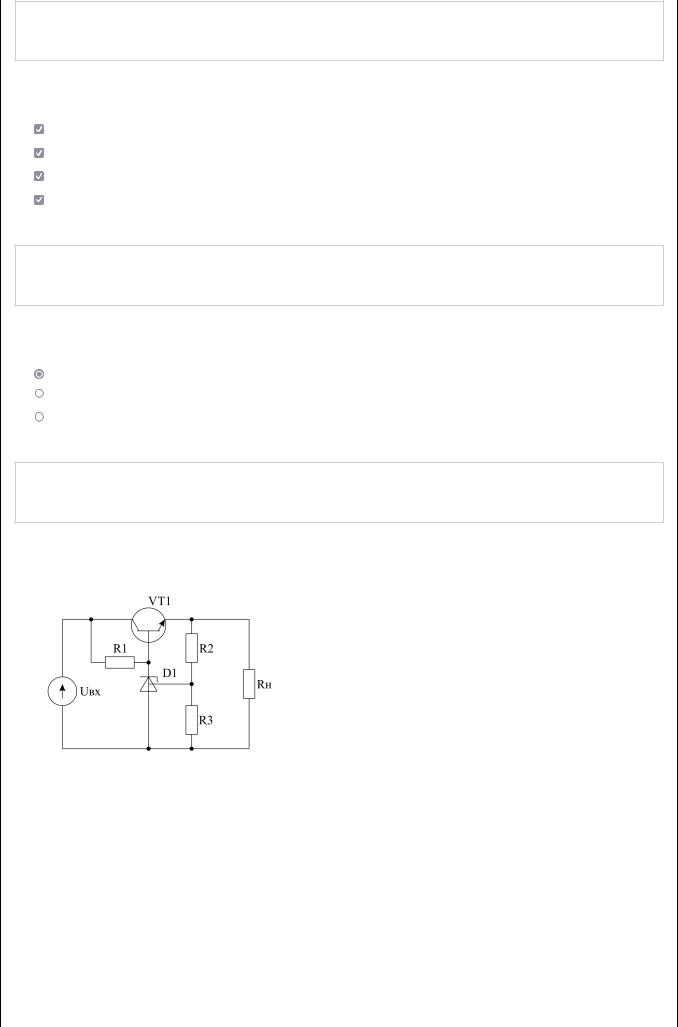

Рассчитайте выходное напряжение линейного преобразователя.

Ответ выразить в Вольтах, округлить до десятых.

R1 = 470 Ом, R2 = 2 кОм, R3= 1 кОм, Rн = 100 Ом;

Uвх = 12 В;

Uбэ = 0,75 В, β = 100;

D1 - TL431, Uref = 2.5 В.

Вопрос 6

Верно

Баллов: 1,0 из 1,0

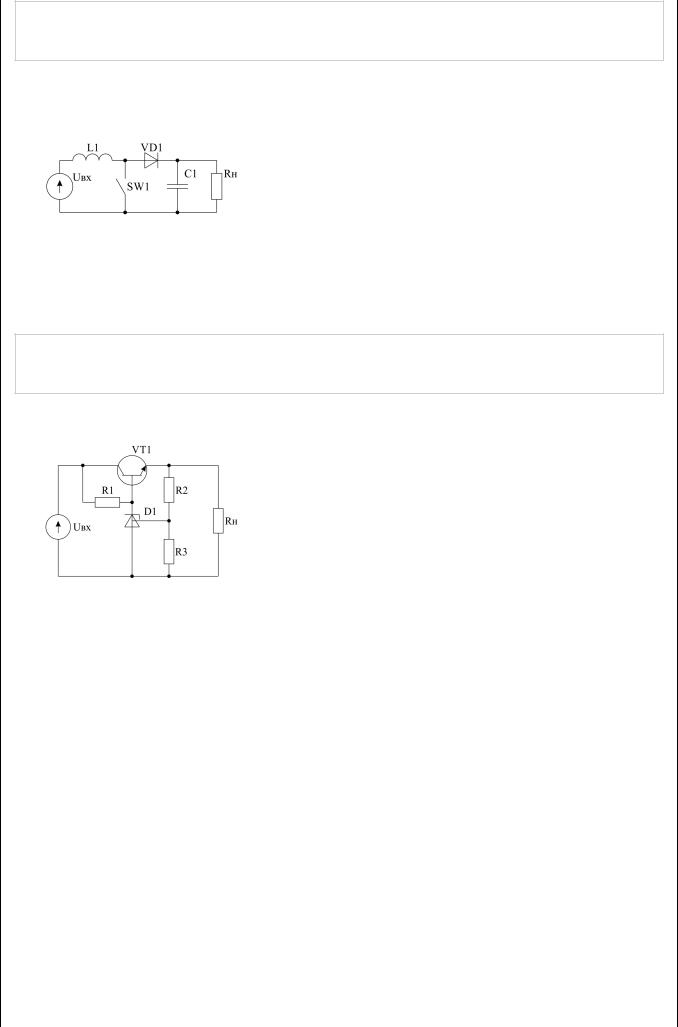

Для приведенной схемы рассчитайте необходимое значение D (коэффициент заполнения импульсов управления ключом). Uвх = 7В, Uвых = 2,5В

Элементы схемы считать идеальными.

Ответ округлите до сотых.

Если для данной схемы получение указанного Uвых невозможно, в ответе укажите 0.

Вопрос 7

Неверно

Баллов: 0,0 из 2,0

Рассчитайте КПД изображенного стабилизатора напряжения на основе ИМС TL431.

R1 = 560; R2 = 2 кОм; R3 = 1 кОм; Rн = 100 Ом;

Uвх = 15 В; Uref = 2,5 В;

Uбэ = 0,6 В; β = 30.

Ответ выразите в процентах, округлите до целых. Символ процента в строке ответа не указывать.

Вопрос 8

Верно

Баллов: 2,0 из 2,0

Для изображенной схемы рассчитайте значение частоты f, при которой относительное изменение тока LIR составит 0,4.

Ответ выразить в кГц, округлить до целых.

Uвх = 10 В, Uвых = 8 В;

Iн = 1 А, LIR = 0,4;

L = 1000 мкГн, С = 1000 мкФ.
