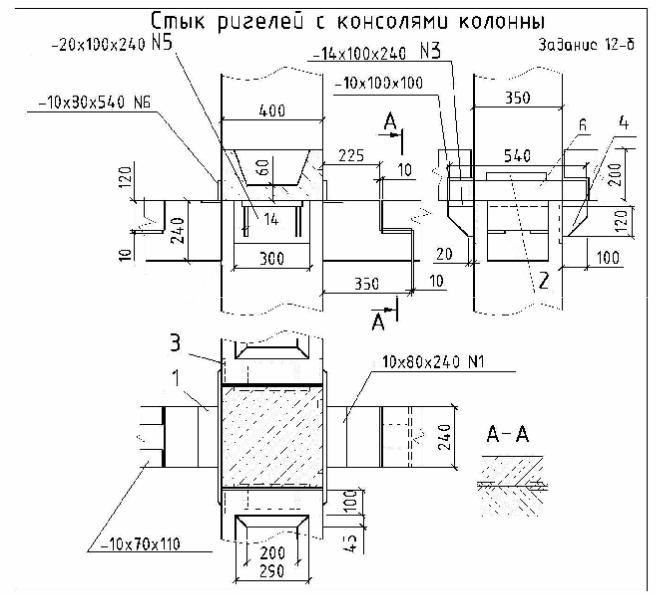

В задании 12–б приводятся стыки ригелей с длинными консолями колонны.

Соединение ригелей с консолями колонны осуществляется путем сварки закладных стальных деталей колонны 1 и 2, ригеля 3 с пластиной 6, закладных деталей колонны 5 и фасонки 4.

В задании требуется

1. Вычертить узел в заданных проекциях со всеми приведенными размерами и обозначениями в масштабе 1: 10.

2. Обозначить шов сварной монтажный между деталями 1 и 6; 2 и 6; 3 и 6; 5 и 4. Сварка ручная дуговая по ГОСТ 5264–80, катет шва 6 мм.

PDF created with pdfFactory Pro trial version www.pdffactory.com

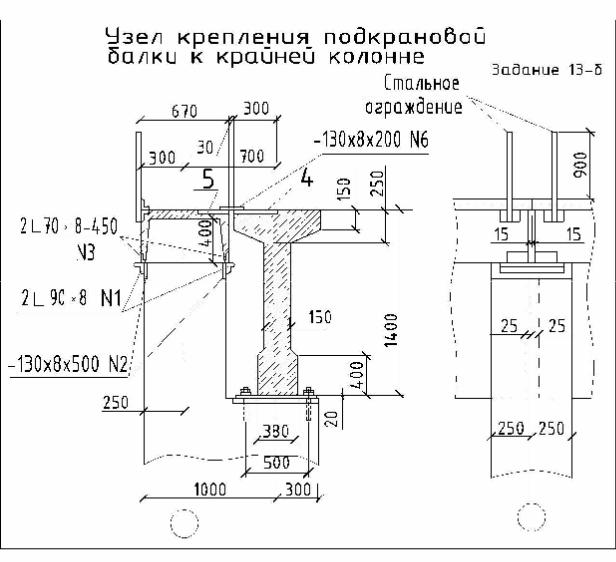

В задании 13-б приведен чертеж крепления подкрановых балок таврового сечения к крайней колонне. Ходовая панель опирается на столик 1, выполненный из уголка L70×8, приваренного к закладной детали колонны 2 и

ходовой панели 3. Закладные детали балки 4 и ходовой панели 5 приваривают к пластине 6.

В задании требуется

1.Вычертить узел в заданных проекциях со всеми приведенными размерами в масштабе 1:20.

2.Обозначить шов сварной монтажный между деталями 1 и 2; 1 и 3; 5 и 6; 4 и 6. Сварка ручная дуговая по ГОСТ 5264–80, катет шва 6 мм.
