1.1. Тема 1402

Общие правила оформления чертежей. Сложный разрез

Конструкторские документы всех отраслей промышленности строительства выполняются в соответствии с требованиями Единой системы конструкторской документации (ЕСКД). Перед выполнением графического задания студент должен изучить ГОСТы(Государственные стандарты) устанавливающие правила оформления чертежей (ГОСТ 2.301-68÷ГОСТ 2.30768). Графические и текстовые документы выполняются на отдельных листах формата, размеры которого устанавливает ГОСТ 2.301-68 (табл. 1).

Формат с размерами сторон 11893841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Таблица 1 Размеры основных форматов

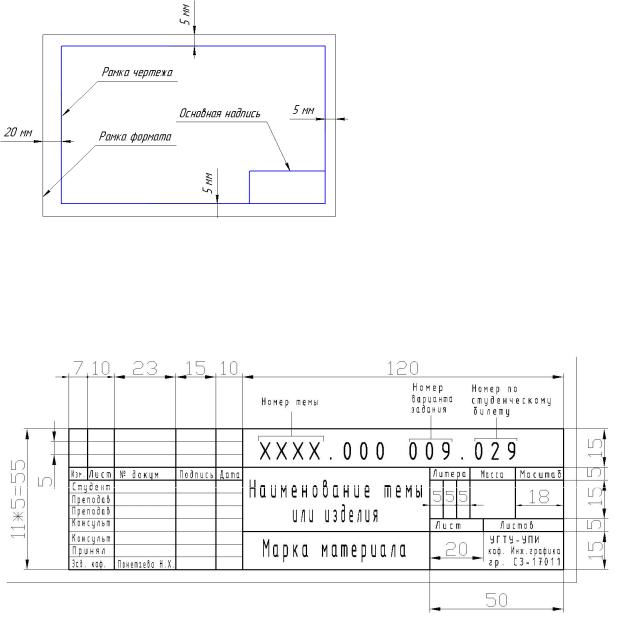

Рис. 1. Оформление формата

Формат листа определяется размерами внешней рамки формата. Она вычерчивается тонкой линией, рамка чертежа – толстой линией, в правом нижнем углу располагают основную надпись по ГОСТ 2.104-68.

а

1

б

в

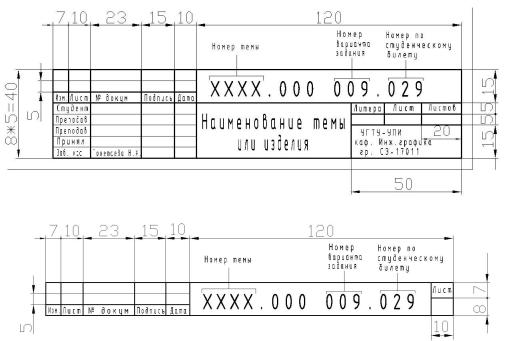

Рис. 2. Основная надпись:

а 2по форме 1; б 2 по форме 2; в 2 по форме 2а

Номер варианта задания соответствует последним двум цифрамномера студенческого билета и записывается в основной надписи в– графе обозначение чертежа (рис. 2). Например, тема 1402 имеет обозначение:

1402. 000 000.016, где 1201 – номер задания; 016 – номер варианта.

Выполнение контрольной работы нужно начинать с изучения условий задания, изучения методических указаний по выполнению конкретной темы и требований по оформлению графических работ.

Выполняя графические работы, необходимо использовать масштабы, перечисленные в ГОСТ2.302-68. Изображения на чертежах нужно обводить линиями, начертание которых и основные назначения устанавливает ГОСТ 2.303-68. Надписи на чертежах, цифры при простановке размеров, заполнение основной надписи выполняются шрифтами по ГОСТ 2.304-81.

2

дополнительные плоскости, не параллельные основным, но параллельные поверхности предмета, местные – изображение части поверхности предмета.

Разрез – изображение предмета рассеченного одной или несколькими плоскостями. Часть предмета, расположенная между наблюдателем и секущей плоскостью, удаляется. В разрезе показывают ,точто попало в секущую плоскость и находится за ней. Разрезы в зависимости от количества секущих плоскостей (рис. 3) бывают простые (одна секущая плоскость) и сложные (секущих плоскостей две и более). Сложные разрезы бывают ступенчатые (секущие плоскости параллельны друг другу) и ломаные (секущие плоскости наклонены к друг другу под углом).

РАЗРЕЗЫ

изображается разомкнутой линией с указанием направления взгляда, р зрез обозначается буквами русского алфавита(рис. 4). Если секущая плоскость проходит по оси симметрии детали, то секущая плоскость не изображается и разрез не обозначается. Если деталь симметрична относительно одной из плоскостей проекций, то на соответствующих изображениях совмещают половину вида и половину разреза.

При выполнении разрезов следует помнить об условности: тонкие стенки, ребра жесткости в продольных разрезах показывают не заштрихованными.

Задание по теме 1402

По двум данным изображениям изделия выполнить чертеж в тре проекциях. На месте соответствующего вида выполнить указанный сложный разрез. При необходимости, для выявления формы всех элементов изделия, использовать местные или простые разрезы, местные виды. Форма всех элементов внутреннего контура, показанных в задании штриховыми линиями, после выполнения указанных и необходимых разрезов должна быть показана линией видимого контура. Проставить размеры.

Объем задания: формат А3, масштаб 1:1.

Пример выполнения задания по теме 1402 приведен на рис. 4. Варианты заданий приведены на с. 7212 в п. 1.3.

3

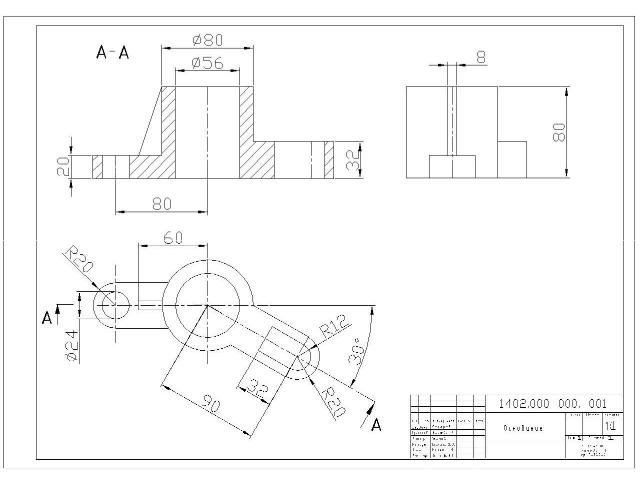

Рис. 4. Пример выполнения задания по теме 1402 “Сложные разрезы”

1.2. Тема 1503

Аксонометрические проекции

Цели задания – освоение правил построения аксонометрических проекций, применяемых в чертежах всех отраслей промышленности и строительства

(ГОСТ 2.31769).

Задание по теме 1503

По двум данным изображениям предмета, приведенным на . с 7212, выполнить его аксонометрическое изображение(фронтальную диметрию), с вырезом четверти детали. Проставить габаритные размеры.

Объем задания: формат А3, масштаб 1:1.

Пример выполнения задания по теме 1503 приведен на рис. 5. Варианты индивидуальных заданий приведены на с. 7212.

Аксонометрические проекции – наглядное изображение предмета, полученное

ось и метрео – измеряю. Способ аксонометрического проецирования состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым

4

эта система точек отнесена в пространстве, параллельно проецируется на некоторую плоскость – картинную плоскость (рис. 5).

Взависимости от угла проецирования между направлением проецирования

икартинной плоскостью аксонометрические проекции могут быть:

·прямоугольными, если направление проецирования перпендикулярно картинной плоскости;

·косоугольными, если направление проецирования составляет с картинной плоскостью угол, отличный от 0 и 90º.

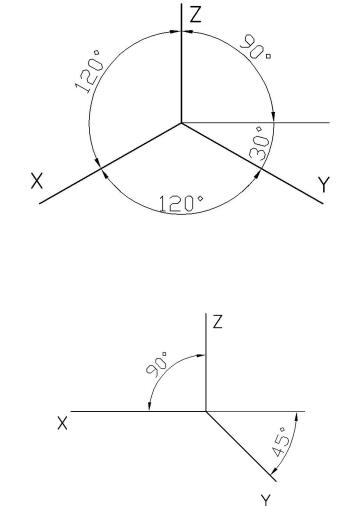

Виды аксонометрических проекций

В зависимости от величины коэффициентов искажения аксонометрические проекции могут быть следующими:

· прямоугольная изометрия

Коэффициенты искажения по всем трем осям равны между собой Кx = Кy = Кz;

·фронтальная диметрия

Коэффициенты искажения по двум любым осям равны между собой Кx = Кz ≠ Кy.

Рекомендации по выполнению задания

Во фронтальной диметрии рекомендуется располагать деталь так, чтобы в

5

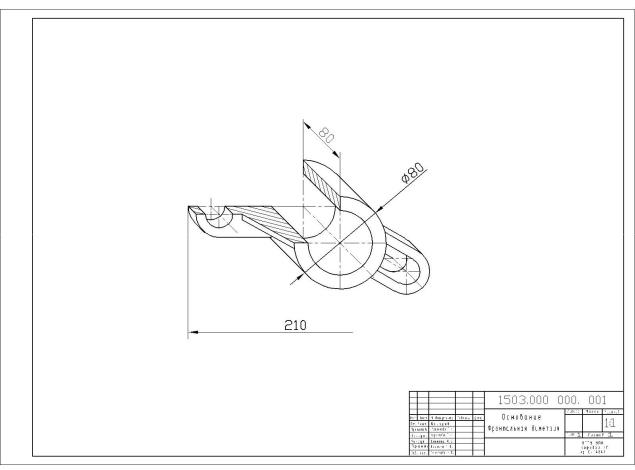

Рис. 5. Пример выполнения задания по теме 1503 “Аксонометрические проекции”

6

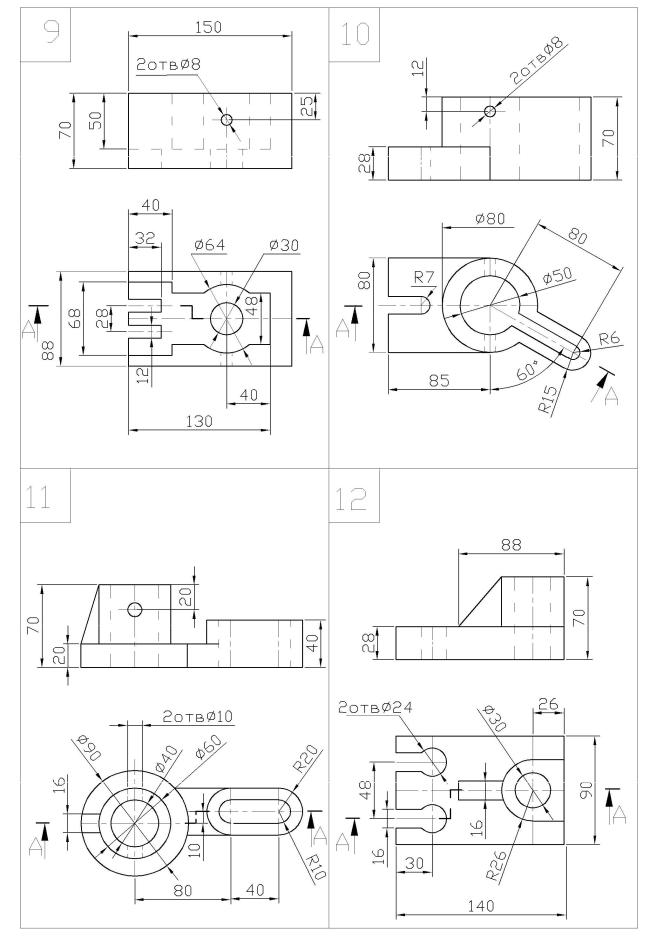

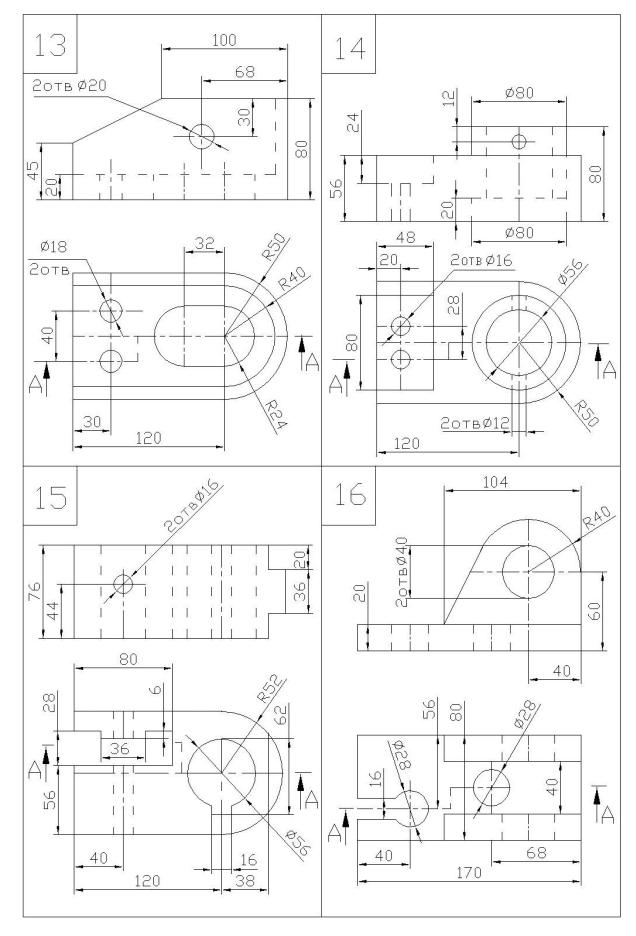

1.3. Индивидуальные задания по темам 1402 и 1503

7
