МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
КАФЕДРА ТЕОРИИ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Лабораторная работа №2
"Исследование на ЭВМ характеристик источника постоянного напряжения"
Выполнил: студентка 1 курса
Группа: БИН2104
Зайцева Ольга Сергеевна
Москва 2022 г
Цель работы.
С помощью программы Micro-Cap получить внешние характеристики источников напряжения. Познакомиться с зависимыми источниками.
По предварительному расчёту |
Получено экспериментально |
||||||||||||
|
I, мА |
|
|
|
|
|
I, мА |
|
|
|
|
|
|
0 |
7,5 |
0 |
0,018 |
18 |
0 |
0 |
7,5 |
0 |
0,018 |
18 |
0 |
0 |
|
10 |
7,27 |
0,73 |
0,017 |
16,9 |
0,53 |
3,11 |
7,27 |
0,73 |
0,017 |
16,9 |
0,53 |
3,11 |
|
20 |
7,06 |
0,141 |
0,0169 |
15,9 |
0,997 |
5,9 |
7,06 |
0,141 |
0,0169 |
15,9 |
0,997 |
5,9 |
|
40 |
6,67 |
0,266 |
0,016 |
14,2 |
1,78 |
11,11 |
6,67 |
0,266 |
0,016 |
14,2 |
1,78 |
11,11 |
|
80 |
6 |
0,48 |
0,0144 |
11,52 |
2,88 |
20 |
6 |
0,48 |
0,0144 |
11,52 |
2,88 |
20 |
|
320 |
3,75 |
1,20 |
0,009 |
4,5 |
4,5 |
50 |
3,75 |
1,20 |
0,009 |
4,5 |
4,5 |
50 |
|
1280 |
1,5 |
1,92 |
0,0036 |
0,72 |
2,88 |
80 |
1,5 |
1,92 |
0,0036 |
0,72 |
2,88 |
80 |
|
2560 |
0,83 |
2,125 |
0,001992 |
0,22 |
1,76 |
88,89 |
0,83 |
2,125 |
0,001992 |
0,22 |
1,76 |
88,89 |
|
5000 |
0,45 |
2,25 |
0,00108 |
0,065 |
1,0125 |
93,99 |
0,45 |
2,25 |
0,00108 |
0,065 |
1,0125 |
93,99 |
|
Результаты машинного эксперимента и предварительного расчёта.
Исходные данные:
E = 2,4 В -ЭДС источника;
r = 320 Ом – внутреннее сопротивление источника;
– внутреннее
сопротивление нагрузки;
f = 2 кГц – частота синусоидального тока;
=
3 Ом -управляющее сопротивление ИНУТ
(источник напряжения управляемый током)
Расчётные формулы:
График зависимости тока от сопротивления нагрузки (на ЭВМ)
Выводы из графика: при увеличении сопротивления нагрузки уменьшается сила тока.
График зависимости падения напряжения от сопротивления (на ЭВМ).
Выводы
из графика. При увлечении сопротивления
нагрузки увеличивается падение
напряжения.

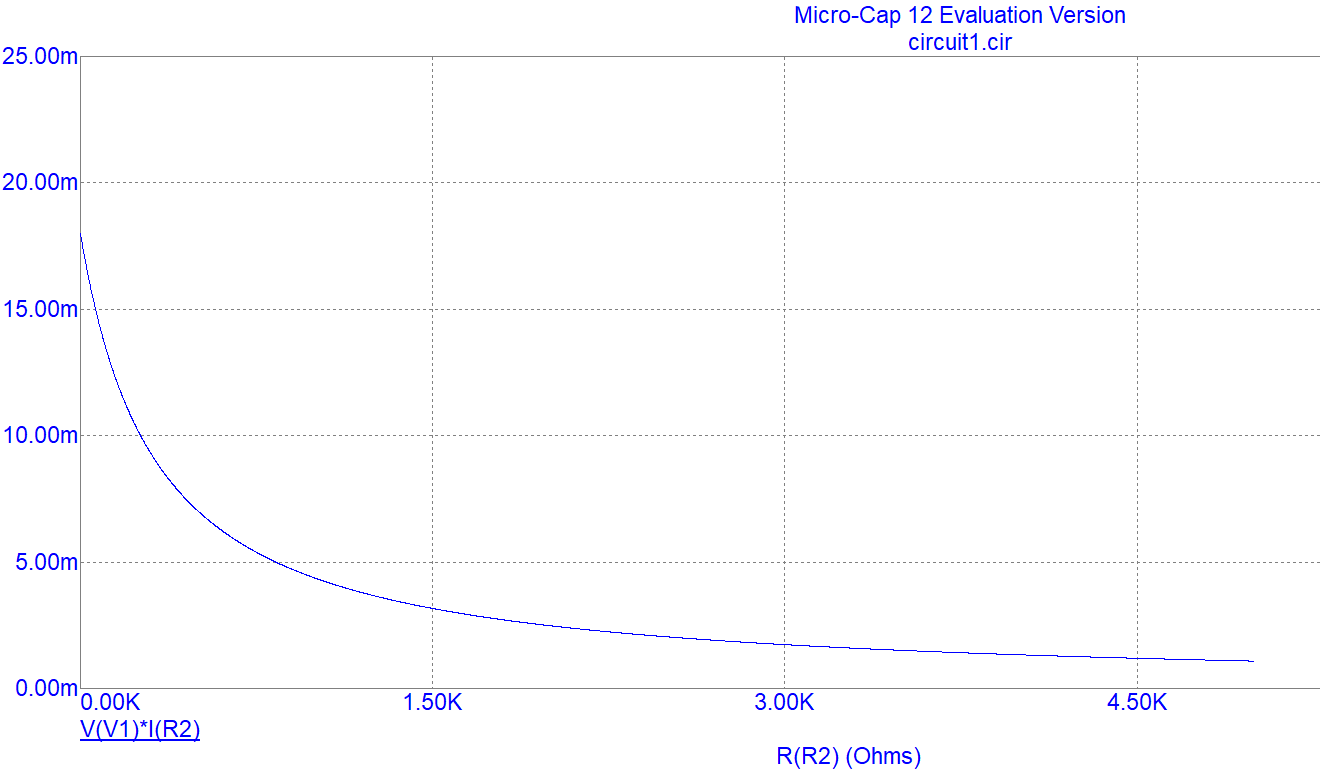

График зависимости мощности источника от сопротивления (на ЭВМ).
Выводы
из графика. При увеличении сопротивления
нагрузки уменьшается мощность источника.
График зависимости мощности выделяемой на внутреннем сопротивлении от сопротивления нагрузки (на ЭВМ)
Выводы из графика. При увеличении сопротивления нагрузки уменьшается мощность, выделяемая на внутреннем сопротивлении.
Графики зависимости напряжения на нагрузке и управляющего тока от времени (на ЭВМ) при R=100.
Выводы из графиков. При изменении сопротивления нагрузки амплитуда напряжения на нагрузки не меняет.
Вопросы для самопроверки.
Какой источник называется источником ЭДС. Приведите примеры независимых и зависимых источников.
Источник способный создавать и поддерживать на своих зажимах определенную
разность потенциалов. Независимые источники: аккумулятор, батарея. Зависимые
источники: ИНУТ, ИТУТ.
2. Режим работы источника ЭДС.
Режим холостого хода (I=0)
Чему равно падение напряжения на нагрузке Uн при Rн=r?
1.2 В (то есть половина ЭДС)
4. Чему равна мощность, выделяемая на внутреннем сопротивлении источника Pr при Rн=r?
4.5*10-3 Вт.
5. Чему равен КПД при Rн=r?
50%
