МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра «Техническая электродинамика и антенны»

Лабораторная работа №9

«Исследование объемных прямоугольных резонаторов»

Выполнил: студент гр. БИН2104 Зайцева О.С.

Проверил:

Москва, 2023 г.

Цель работы:

1.1. Ознакомление с основными электрическими параметрами колебательных систем (объемных резонаторов) на сверхвысоких частотах.

1.2. Расчет собственной, внешней и нагруженной добротностей объемного резонатора.

1.3. Экспериментальное исследование резонансных свойств прямоугольных объемных резонаторов. Измерение нагруженной добротности.

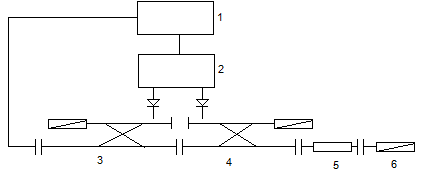

Блок-схема измерительной установки:

Расчетная часть:

Таблица 1

№ вар.	Количество стержней в диафрагме	Радиус одного стержня, мм	Резонансная частота , МГц	Материал
8	2	0,2	8500	Латунь

1. Рассчитать расстояние между диафрагмами проходного объемного резонатора l.

Для определения предварительно рассчитывается проводимость B по формуле:

Где а – размер широкой стенки прямоугольного волновода, равный 23 мм.

q – количество стержней в диафрагме.

r – радиус одного стержня.

– длина волны в волноводе, соответствующая резонансной частоте.

Зная проводимость В, рассчитываем продольный размер резонатора:

2. Рассчитать собственную , внешнюю , и нагруженную добротности резонатора.

Собственная добротность резонатора находится по формуле

Где для латуни - глубина проникновения поля в металл.

b = 0,01 м

Внешняя добротность определяется выражением

Где , а – модуль коэффициента отражения от диафрагмы.

Нагруженная добротность находится из соотношения:
