Ордена Трудового Красного Знамени

«Московский технический университет связи и информатики»

Лабораторная работа №35

«Исследование активных фильтров Баттерворта 1-го порядка»

Выполнил: Студент группы БИН2104 Зайцева О.С.

Проверила: Степанова А.Г.

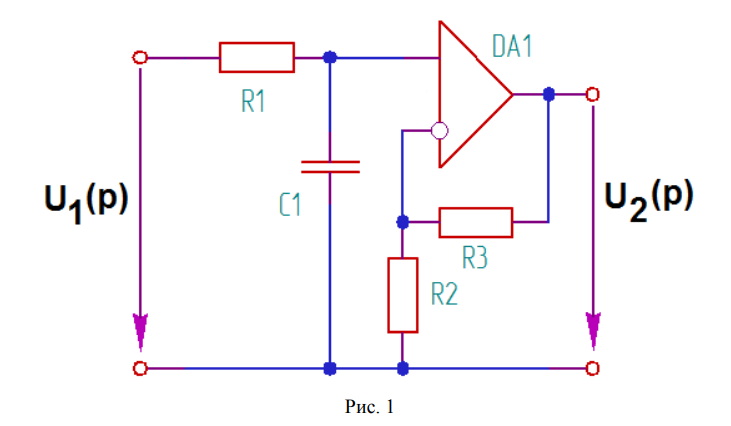

Цель работы: С помощью машинного эксперимента получить АЧХ и ФЧХ активного ФНЧ на операционном усилителе с характеристикой Баттерворта первого порядка. Сравнить полученные характеристики с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчетным путем.

Предварительный расчёт:

Коэффициент ARC-ФНЧ Баттерворта А	1	1
Коэффициент усиления звена k	2	4
Частота среза, Гц fс=f2	500	500
Угловая частота, рад/с с	3141,6	3141,6
С1, Ф	2*10-8	2*10-8
R1, Ом	15920	15920
R2, Ом	31830	21220
R3, Ом	31830	63660

Ход работы:

1. При к=2

2. При к=4

Вывод: Данные и графики, полученные в результате машинного эксперимента в программе Micro-Cap, совпадают с данными и графиками, полученными в результате предварительного расчёта.

Москва, 2022
