ЦЕЛЬ РАБОТЫ

Изучение структуры и исследование работы регистров.

ЗАДАНИЕ

Разработать схемы регистров, используя D-триггеры или j-k-триггеры:

1. регистр на D-триггерах, осуществляющий сдвиг влево.

2. регистр на JK-триггерах, осуществляющий сдвиг вправо.

Регистр - устройство для записи, хранения и считывания n-разрядных двоичных данных и выполнения других операций над ними. Регистр представляет собой упорядоченный набор триггеров, обычно D-триггеров, число которых соответствует числу разрядов в слове. Это объединение триггеров, позволяющее единообразно оперировать с множеством, как правило, связанных между собой, переменных (разрядов), составляющих информационное слово.

1. Регистр на D-триггерах, осуществляющий сдвиг влево:

Данная схема будет представлять собой последовательные регистры, представляющие собой цепочку разрядных схем, связанных цепями переноса. В них каждый тактовый импульс перезаписывает (сдвигает) содержимое триггера каждой разрядной схемы в триггер соседней разрядной схемы без изменения порядка следования единиц и нулей (хранимой информации). Входы и выходы этих регистров последовательные. Так как нам необходимо обеспечить сдвиг влево, то в данной схеме выход триггера текущей разрядной схемы будет соединен с входом триггера не следующей, а предыдущей разрядной схемы.

Схема:

Рисунок 1 - схема регистра на D-триггерах, осуществляющий сдвиг влево

Результат:

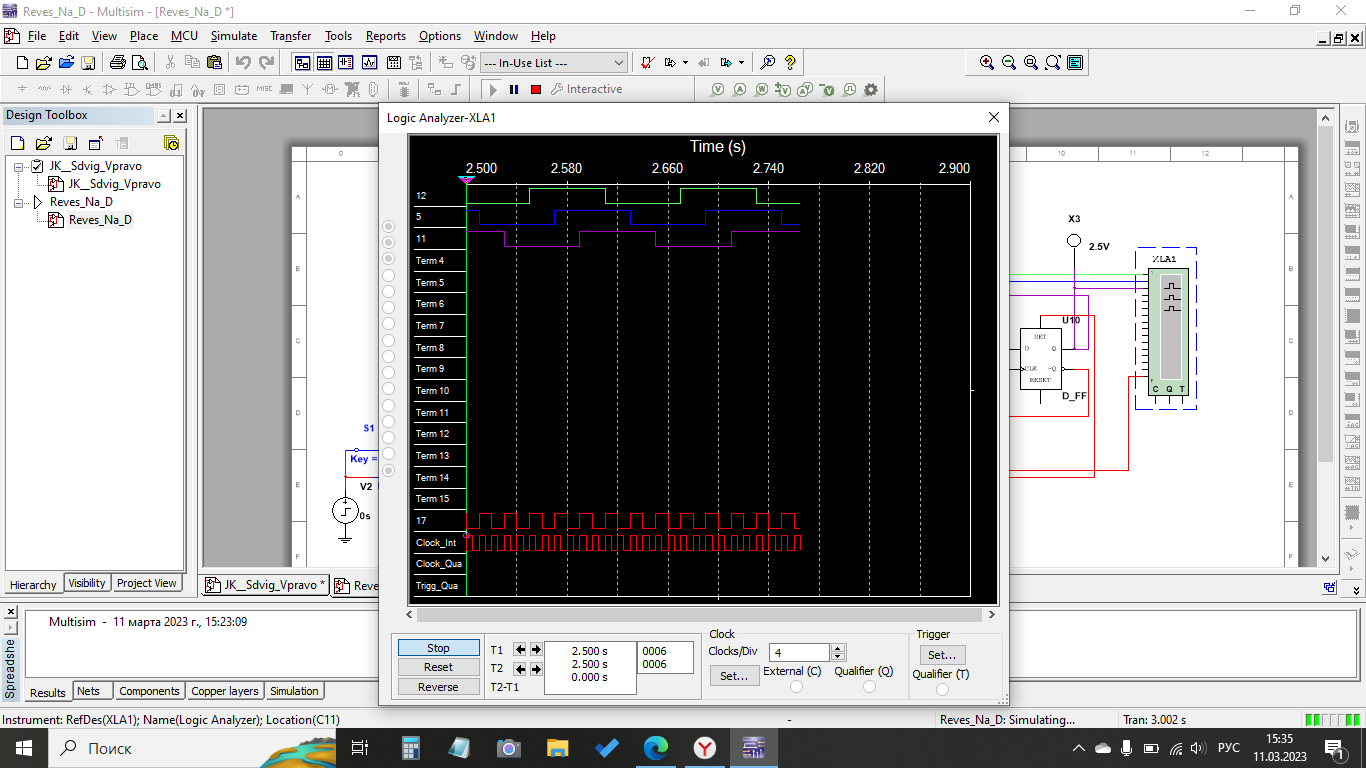

Рисунок 2 - результат

2. Регистр на JK-триггерах, осуществляющий сдвиг вправо:

Кольцевые сдвигающие регистры могут быть использованы при построении счетчиков с постоянно взвешенными кодами, для которых число единиц и нулей в каждом устойчивом состоянии постоянно. Простейшим счетчиком этого класса является счетчик Джонсона, работающий в коде Либау-Крейга. Он реализуется на сдвигающем регистре с одной инверсной связью между пятым и первым разрядом.

Многофункциональность обеспечивается объединением в одной и той же микросхеме узлов, позволяющих реализовывать различные операции. Выбор операции, выполняемой в данное время, производится активизацией необходимых узлов с помощью управляющих сигналов.

Схема:

Рисунок 3 - схема регистра на JK-триггерах, осуществляющий сдвиг вправо

Результат:

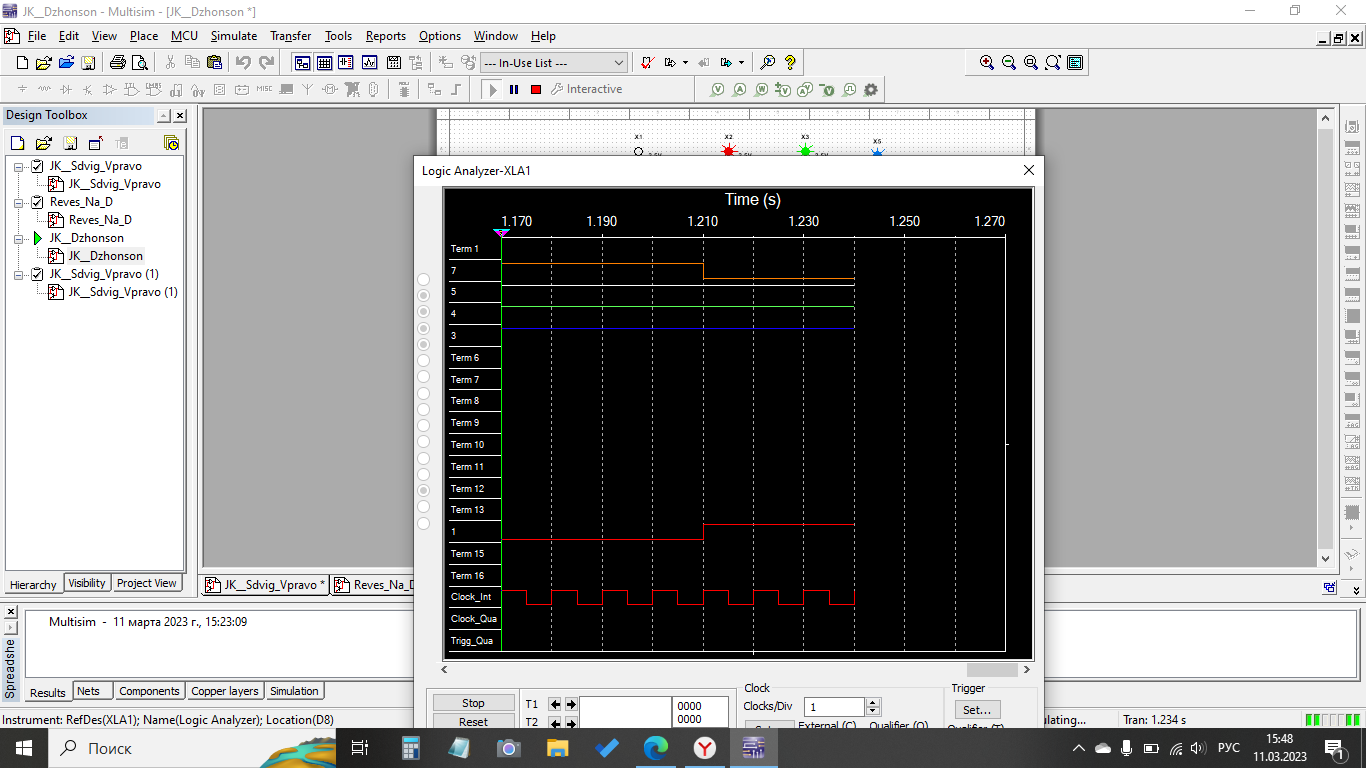

Рисунок 4 - результат

ВЫВОДЫ

Проведя данную лабораторную работу, мы убедились в возможности использования таких триггеров, как j-k и d, для возможности реализации сдвига сигналов на выходе.
