верхняя граница, нижняя границ, шаг разбиения всего интервала анализа (можно задавать только верхний предел, что означает наличие только верхней границы анализа, например, t = 10 мсек, с нижней границей t =0),

(рис.12.2.59)- максимальный шаг разбиения заданного интервала анализа.

Система МС9 выбирает наибольший интервал интегрирования, ограниченный лишь точностью, составляющей по умолчанию 0,01 на каждом интервале,

(рис.12.2.60) — число точек выводимых на печать (вместо изображения кривой

на экране монитора) при активизации пиктограммы (рис.12.2.61) в соответствующей строке,

(рис.12.2.62)- указывается температура, при которой проводится анализ,

или список температур, или закон ее изменения, (рис.12.2.63)- указывает число повторений вывода на экран монитора

результатов расчета, ранее сохраненных, при выборе в окне (рис.12.2.64) (варианты

расчета) с помощью линейки прокрутки опции Retrieve (восстановление) (рис.12.2.65)- выбор с помощью линейки прокрутки способа

представления результатов анализа (рис.12.2.66) Normal – обычный, когда результаты

расчета выводятся на экран монитора без сохранения их на диске, Save – сохранение, результаты не выводятся на экран, а записываются на диске, Retrieve – восстановление, когда результаты расчета, записанные ранее на диске выводятся на экран, как полученные при моделировании,

(рис.12.2.67)- начальные значения переменных, используемых при моделировании,

(рис.12.2.68) выбор строки предполагает использование в качестве начальных значений переменных

(рис.12.2.69) — нулевые (наиболее часто используемый вариант),

(рис.12.2.70)- считывать ранее записанные значения,

(рис.12.2.71)- однократно использовать текущие значения,

(рис.12.2.72)- расчет проводится количество раз, указанное в строке

(рис.12.2.73) . В качестве начальных значений используются, рассчитанные по

постоянному току, перед первым анализом во временной области.

(рис.12.2.74) — расчет режимов АЭ в рабочей точке по постоянному току,

(рис.12.2.75)- проводится только расчет по постоянному току (если помечается), (рис.12.2.76) — автоматический выбор пределов для результатов, представляемых на

632

экране монитора (если помечена строка),

(рис.12.2.77) — накапливает результаты моделирования (кривые, графики)

редактируемой схемы (если помечена строка).

Результаты моделирования могут быть представлены на одной или нескольких страни-

цах (рис.12.2.78), если есть указание в этой колонке.

(рис.12.2.79)- указывает номер рисунков, которые могут быть помещены в одну систему координат при совпадении номера. Пределы представления кривых выбираются из числа наибольших, для выводимых зависимостей.

(рис.12.2.80) — выражение или обозначение переменной по оси абсцисс,

(рис.12.2.81)- выражение или обозначение выводимой переменной по оси

ординат,

(рис.12.2.82) — пределы изменения аргумента на экране монитора по оси абсцисс,

(рис.12.2.83)- пределы изменения функции на экране монитора по оси ординат.

Крайние слева пиктограммы (рис.12.2.84)в каждой строке результатов позволяют выбирать способ изменения аргумента и функции в каждой системе координат, например, линейный по оси абсцисс и линейный по оси ординат.

Нажатие на пиктограмму (рис.12.2.85) предоставляют возможность выбора цвета кривой, выводимой на экран.

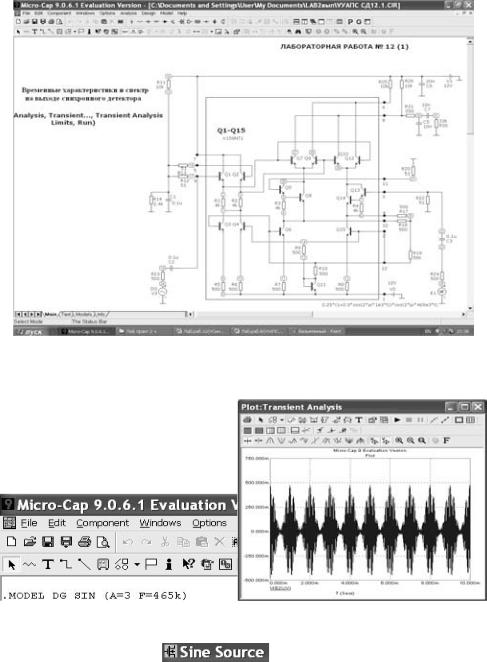

Как видно из рис.2.12, на экран монитора выводится напряжение в узле 31 (на входе усилителя низкой частоты), а также рассчитанный спектр этого сигнала (Harm (V(31)). Для расчета спектра выходного сигнала после окончания переходных процессов, напри-

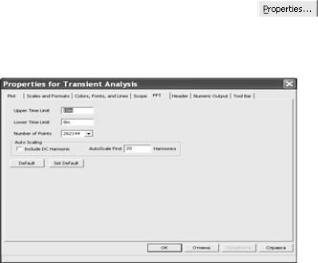

находясь в подменю (рис.12.2.51). На выпадающем подменю (рис.2.14) выберите закладку FFT (быстрое прямое преобразование Фурье) и укажите основные параметры для расчета спектральных характеристик

Рис.12.14

(рис.12.2.87)- верхний предел анализа временных характеристик,

(рис.12.2.88)- нижний предел анализа временных характеристик,

633

(рис.12.2.89)- количество точек, используемых для вычисления спектральных составляющих. С помощью линейки прокрутки можно изменять их число и, соответственно, точность рассчитанных значений амплитуд составляющих спектра. Расширение интервала анализа увеличивает число вычисленных спектральных составляющих.

В рамке (рис.12.2.90) указываются число рассчитываемых гармоник, с автоматическим выбором масштаба по отношению к первой гармонике и выводом на экран

монитора ЭВМ постоянной составляющей спектра (рис.12.2.91) (поме-

чается пользователем) а так же число выводимых гармоник

(рис.12.2.92).

(рис.12.2.93)- процедура расчета амплитудного спектра выбирается по умолчанию или

(рис.12.2.94) устанавливается пользователем (выбирается нажатием кнопки). Примечание: время расчета временных характеристик и спектра выходного сигнала со-

ставляет примерно 25 секунд.

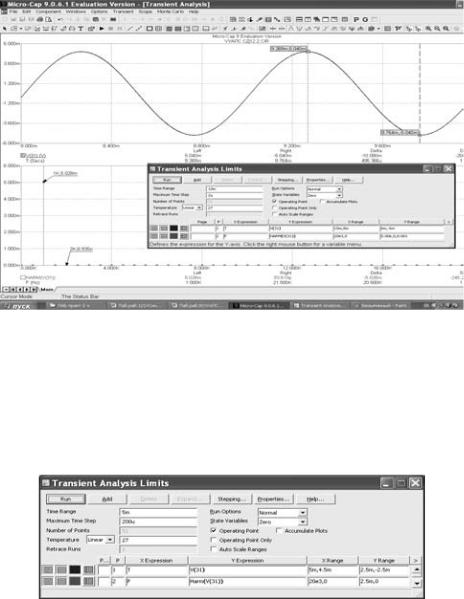

Повторите расчет указанных характеристик при неизменной амплитуде несущего колебания U 0 = 250 мВ (генератор Е1) и опорного генератора (генератор DG) U г = 3 В, при частоте модулирующего колебания F = 5 кГц, воспользовавшись подменю

(рис.12.2.51) с измененными пределами в колон-

ке (рис.12.2.82)и (рис.12.2.83) (рис.12.15) с исключени-

ем влияния на выходной спектр процессов установления.

Рис.12.15

Приведите распечатку полученных результатов анализа с вычисленными значениями амплитуды выходного напряжения и коэффициента гармоник.

4.2.4 Временные характеристики синхронного детектора при воздействии однополосной амплитудной модуляции (ОАМ)

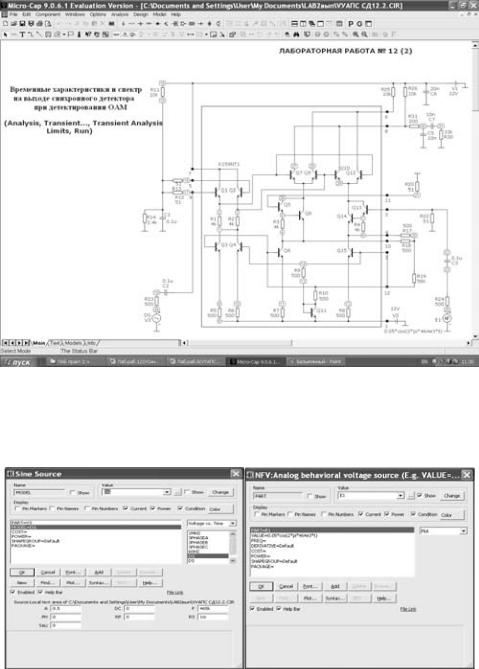

Исследуем процесс детектирования ОАМ, применив принципиальную схему синхронного детектора (рис.12.16)

634

симостью выходного напряжения от амплитуды опорного генератора и амплитудную ха-

рактеристику по напряжению сигнала.

Амплитудная характеристика синхронного детектора по напряжению опорного генератора

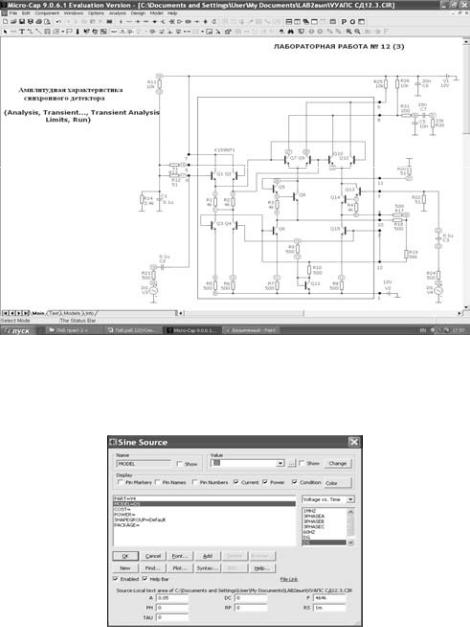

Расчет амплитудных характеристик проводим с использованием принципиальной схемы СД (рис.12.21).

Рис.12.21

Для параметров генератора входного сигнала с ОАМ, реализованного как источник

гармонического сигнала (DS), с показателями, описанными в подменю

(рис.12.2.25) (рис.12.22) и источника опорного напряжения с показателями (рис.12.16) рассчитываем форму напряжения на выходе синхронного детектора.

Рис.12.22

637

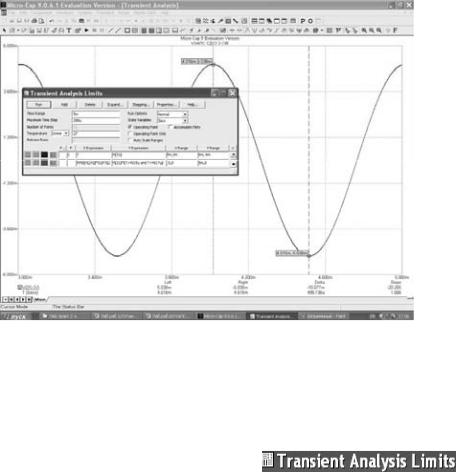

Для сокращения времени расчета временных характеристик скорректируем условия анализа в подменю (рис.12.2.54) (рис.12.23), уменьшив

время расчета (рис.12.3.2) до 5 мс, и, увеличив максимальный шаг разбиения заданного интервала анализа (рис.12.3.3) до

200 мкс.

Рис.12.23

Переходные процессы, как видно из формы выходного напряжения, к моменту вывода его на экран монитора, закончились. Это позволяет выбрать интервал времени, вблизи максимального значения, для оценки амплитуды выходного сигнала при вариации амплитуды напряжения опорного генератора. Другие параметры (частота, фаза и др.) источника опорного сигнала остаются неизменными, как и параметры источника детектируемого сигнала (DS).

B режим варьирования амплитуды опорного генератора входят, нажав кнопку

(рис.12.2.56), находясь в подменю

(рис.12.2.51) (рис.12.23).

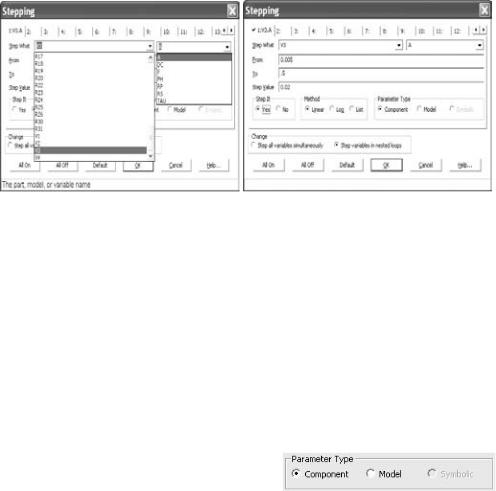

Используя линейку прокрутки в левом окне подменю (рис.12.3.4) (рис.12.24) выбираем варьируемый компонент V3 – источник опорного напряжения. С помощью правой линейки прокрутки выбираем варьируемый параметр А (рис.12.25)
