Выбранный источник ЭДС (рис.10.9) может обладать различными свойствами; создавать постоянное напряжения (None, рис.10.10), импульсное (Pulse) и другой формы, на своих выводах. Заданные значения DC, AC magnitude, AC phase источников (тока и напряжения) указаны на принципиальной схеме (рис.10.4) и в подменю
(v10.2.34) (рис.10.10).
Ввод соединительной линии
Для соединения коллектора транзистора с источником ЭДС вводим проводник, выби-
рая пиктограмму
(v10.2.35) (Wire — провод) на нижней строке окна схем (рис.10.2). Подводя курсор к точке начала соединения, нажимаем его и, удерживая в нажатом состоянии, прочерчиваем соединительную линию до места подключения другого компонента.
Анализ свойств вспомогательной схемы по постоянному току

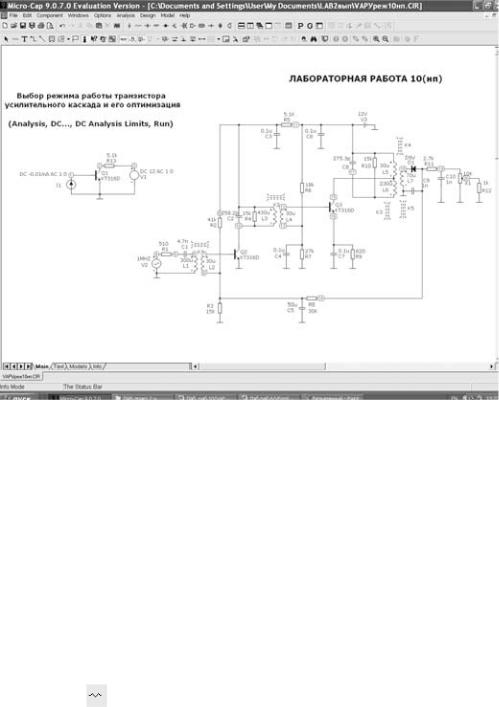

Вхождение в режим анализа вспомогательной схемы (рис.10.11) происходит после на-
жатия кнопки
(v10.2.36) в подменю
(v10.2.37) (рис.10.12).
Рис.10.11 |
Рис.10.12 |
520
(v10.2.37)позволяют:
(v10.2.36)- перейти в режим анализа схемы по постоянному току,
(v10.2.14)- увеличить число графиков, выводимых на экран монитора,
(v10.2.15)- удалять какой-либо график, из числа выводимых на экран,
(v10.2.38)- увеличивать объем информации о переменной, выводимой на экран,
(v10.2.39)- перейти в режим варьирования величиной компонента, параметров модели, температуры, индексов компонента и др.,
(v10.2.40) — изменять условия интегрирования (пределы интегрирования, шаг интегрирования, точность вычислений и др.),
(v10.2.41) — обращаться к файлу помощи.
(v10.2.42) указываются варьируемые переменные
(v10.2.43),
(v10.2.44), способ изменения
(v10.2.45) каждой из них (автоматический, линейный, логарифмический или в соответствии со списком). В качестве изменяемой переменной
(v10.2.43) выбирается
(v10.2.46) — источник тока в базе транзистора с указанием наибольшего и наименьшего значений

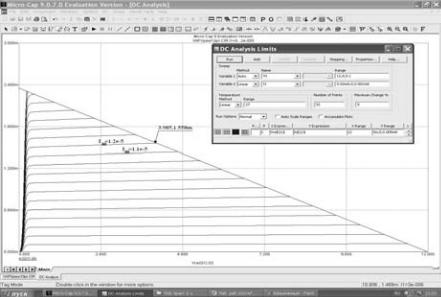

(v10.2.47) пределов изменения. Эта переменная обычно откладывается по оси абсцисс. Напряжение источника ЭДС (V1, рис.10.4) – напряжение между коллектором и эмиттером (рис.10.12) выбрано 5 В – не изменяемое по величине.
(v10.2.48) указывается закон
(v10.2.49) изменения температуры (линейный, логарифмический, в соответствии со списком). Размещение в окне
(v10.2.50) всего одного значения автоматически отменяет введенные методы изменения
(v10.2.52) указывается число точек выводимых на печать, если
(v10.2.53) в соответствующей строке).
(v10.2.54) указывается (в процентах) максимальная скорость изменения первой варьируемой переменной
(v10.2.43) при автоматическом изме-
(v10.2.55) .
(v10.2.56) :
(v10.2.57) — в этом случае результаты анализа выводятся на экран монитора и в последующем не сохраняются,
(v10.2.58) — проводится моделирование и результаты сохраняются в двоичном файле CIRCUITNAME.DSA,
(v10.2.36).
(v10.2.61)позволяет выводить на экран одновременно результаты (кривые) очередного и предыдущего моделирования.
(v10.2.37) описываются способы отображения результатов моделирования.
(v10.2.62)- отображают закон изменения шкалы (линейный) по оси абсцисс и ординат (нажатием на пиктограмму можно изменить закон на логарифмический),
(v10.2.63)- определяет цвет кривой, выводимой на экран,
(v10.2.53)- указывает (в активном состоянии) на вывод результатов моделирования на печать (число выводимых точек задается в рамке
)(v10.2.63a),
(v10.2.64)- указание на страницу, где содержатся результаты моделирования,
(v10.2.65) (Plot) — порядковый номер графика,
(v10.2.66)- выражение, описывающее переменную, откладываемую по оси абсцисс,
(v10.2.67)- выражение, описывающее переменную, откладываемую по оси ординат,
(v10.2.68)- формат для переменной, откладываемой по оси абсцисс (максимальное значение, минимальное значение, шаг сетки),
-(v10.2.69) формат для переменной, откладываемой по оси ординат (максимальное значение, минимальное значение, шаг сетки).

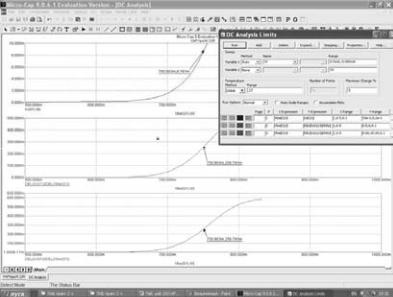

(v10.2.37) (рис.10.12), на экран монитора будут выводиться
Рис.10.15
4.2.2.2 Нагрузочная прямая для вспомогательной схемы
Для построения нагрузочной прямой по постоянному току введем в коллекторную цепь транзистора вспомогательной схемы резистор, равный по величине нагрузке первого каскада (на транзисторе Q2) по постоянному току (R5 = 5,1 кОм).
Ввод резисторов
Для изменения вспомогательной принципиальной схемы необходимо в начале удалить соединительную линию в коллекторной цепи транзистора Q1. Для этого, находясь в окне
схем, входим в режим редактирования (выбор режима
(v10.2.70) ). Подводя курсор к удаляемому компоненту, нажимаем левую кнопку мыши. При этом обычно зеленым цветом окрашивается компонент, подлежащий удалению; выбирая на строке инструментов
активизированное обозначение ножниц
(v10.2.71), удаляем отрезок соединительной линии.
Для включения во вспомогательную схему резистора выбираем с помощью курсора
УГО резистора |
(v10.2.72) |
на строке основных компонентов (рис.10.2) нажатием левой |
кнопки мыши. |
Перемещение |
компонента на экране производится при нажатой левой |
кнопке, а при необходимости |
изменить положение компонента, щелкают правой кнопкой |
|
при нажатой левой кнопке. При отпускании левой кнопки местоположение компонента фиксируется и в окне схем появляется подменю

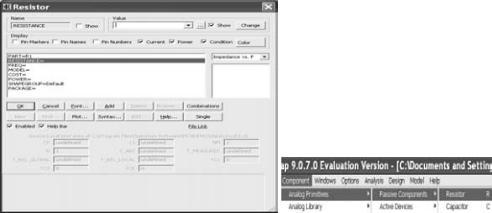

(v10.2.74) (рис.10.16).
524
(v10.2.74) (рис.10.16) так же можно

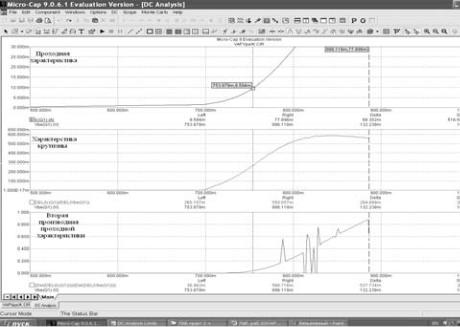

(v10.2.37) (рис.10.18).
(v10.2.75) в окне результатов.
Рис.10.19
Условия анализа определены в подменю
(v10.2.37) (рис.10.19).
4.2.3 Сборка принципиальной схемы двухкаскадного усилителя, охваченного АРУ
Ввод конденсаторов
Используя методику, описанную при вводе вспомогательной схемы, введем, кроме
транзисторов и резисторов, конденсаторы, используя подменю
(v10.2.76), обладающее такими же функциональными возможностями, как и подменю
(v10.2.74). Дополнительной функцией при описании модели конденсатора является возможность, при необходимости, вводить аналитическое описание зависимости заряда на конденсаторе
(v10.2.77) от приложенного к нему напряжения.
Ввод модели индуктивности

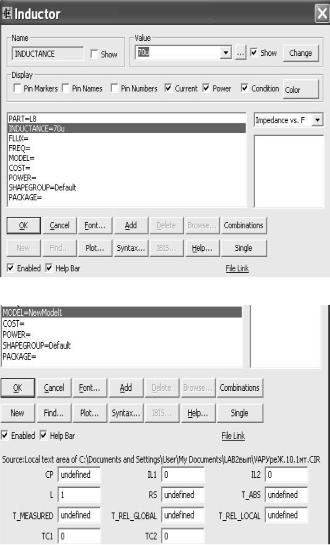

Применением индуктивной межкаскадной связи в усилителе (рис.10.1) требует, кроме описания PSpice модели индуктивности (рис.10.20), описания особенностей применяемых трансформаторов (рис.10.22). Ввод индуктивности осуществляется нажатием на пикто-
грамму
(v10.2.78) в строке основных компонентов окна схем (рис.10.2). При отпускании левой кнопки мыши программа фиксирует положение катушки индуктивности и переходит в режим ввода параметров модели.
527
а)
б)
Рис.10.20
Основные характеристики подменю
(v10.2.79): присвоение имени очередному пункту описания модели, величина или аналитическое выражение, отражающее особенности модели и представление УГО на экране монитора, в том числе и назначение большинства кнопок, аналогичны описанным ранее в других подменю (например,
(v10.2.74)) . Основных характеристики модели:
(v10.2.81) — позиционное обозначение модели,
(v10.2.82) — величина или выражение для вычисления индуктивности, а также (возможно) начальные условия,
(v10.2.83) — аналитическое выражение для вычисления магнитного потока через индуктивность,
528
(v10.2.84) — описание частотной зависимости индуктивности (аналитическое выражение), используемое только при частотном анализе,
(v10.2.85) — дополнительное (не обязательно использовать) имя, присваиваемое модели,
(v10.2.86) — коэффициент (величина) стоимости,
(v10.2.87) — потребляемая мощность, от общей мощности, потребляемой узлом,
(v10.2.88) — тип корпуса.
(v10.2.74).
(v10.2.29) — реализует возможность включения в процесс моделирования выбранного компонента,
(v10.2.30) — обеспечивает подсветку компонента при редактировании.
(v10.2.85) какого-либо названия (кнопка
(v10.2.89) нажата) появляется возможность использовать модель индуктивности, учитывающей: паразитную емкость катушки индуктивности
(v10.2.89a), включаемую параллельно;
(v10.2.89b) — линейная составляющая аппроксимирующего полинома, определяющего зависимость индуктивности от протекающего тока,
(v10.2.89c) — квадратичную и т.д. Подробные сведения о значении соответствующих параметров можно обнаружить в
(v10.2.41) .

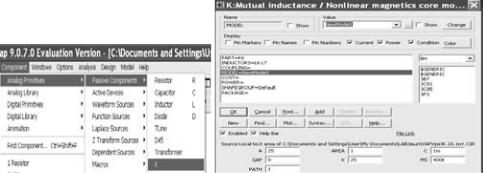

(v10.2.90) (рис.10.22) при последовательном (рис.10.21) выполнении команд в окне схем. Нажатие левой кнопки мыши на подсвечен-
(v10.2.91)на закладке пассивных компонентов
(v10.2.93), а после установки его в произвольное место схемы, программа переходит в режим ввода параметров модели трансформатора.
(v10.2.90) сходно с функциями, описанными ранее для моделей резисторов, конденсаторов. Особенности проявляются при описании в левом окне:
(v10.2.93а)индуктивностей, обладающих взаимоиндукцией (вводятся через
