Отчет по лабораторной работе №31+№5

по дисциплине «Электротехника»

на тему:

«Исследование входных частотных характеристик в RL-цепи;

Исследование входных частотных характеристик в RС-цепи»

Выполнил: студент группы БСТ2102

Проверил:

Микиртичан Александр Григорьевич

Москва 2021

Содержание

2.1. Ход выполнения лабораторной работы 31 4

2.2. Ход выполнения лабораторной работы 5 8

Вопросы: 15

  1. Цель работы

    1. С помощью программы Micro-Cap исследовать входные амплитудно-частотные(АЧХ) и фазочастотные(ФЧХ) характеристики RL-цепи. Сравнить АЧХ и ФЧХ, полученные с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчётным путём.

    2. С помощью программы Micro-Cap исследовать входные амплитудно-частотные (ФЧХ) и фазо-частотные (ФЧХ) характеристики RC-цепи. Сравнить АЧХ и ФЧХ, полученные с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчетным путем.

Принять:

где

– комплексное входное напряжение;

– комплексный входной ток;

– комплексное напряжение на резисторе;

– мнимая единица;

– угловая частота;

f – частота

– комплексное напряжение на катушке;

– модуль комплексного входного сопротивления (АЧХ);

– аргумент (фаза) комплексного входного сопротивления (ФЧХ).

– резистивное входное сопротивление,

– реактивное входное сопротивление,

- индуктивное сопротивление катушки L1

– Граничная частота RL-цепи.

    1. Ход выполнения лабораторной работы 31

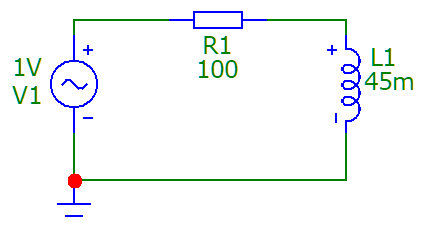

На рисунке 1 изображена схема в Micro-Cap

Рисунок 1 – Схема

Таблица 1 - По предварительным расчетам

f, кГц

f/fгр

,град.

I,A

2

5,65

565,4

574,2

79,9

0,00174

174,1

984,72

4

11,3

1130

1135

84,9

0,00088

89

996,11

6

16,9

1696,4

1699,6

86,6

0,00058

58,8

998,27

8

22,6

2261,9

2264

87,4

0,00044

44,1

999,02

10

28,2

2827,4

2829,3

87,9

0,00035

35,3

999,37

12

33,9

3392,9

3394

88,3

0,00029

26,4

999,56

14

39,5

3956

3960,1

88,5

0,00025

25,2

999,69

Таблица 2 - Получено экспериментально

f, кГц

f/fгр

,град.

I,A

2

5,65

565,4

574,2

79,9

0,00174

174,1

984,72

4

11,3

1130

1135

84,9

0,00088

89

996,11

6

16,9

1696,4

1699,6

86,6

0,00058

58,8

998,27

8

22,6

2261,9

2264

87,4

0,00044

44,1

999,02

10

28,2

2827,4

2829,3

87,9

0,00035

35,3

999,37

12

33,9

3392,9

3394

88,3

0,00029

26,4

999,56

14

39,5

3956

3960,1

88,5

0,00025

25,2

999,69

  1. Построение зависимости модуля входного сопротивления от частоты

  1. Построение зависимости фазы входного сопротивление от частоты

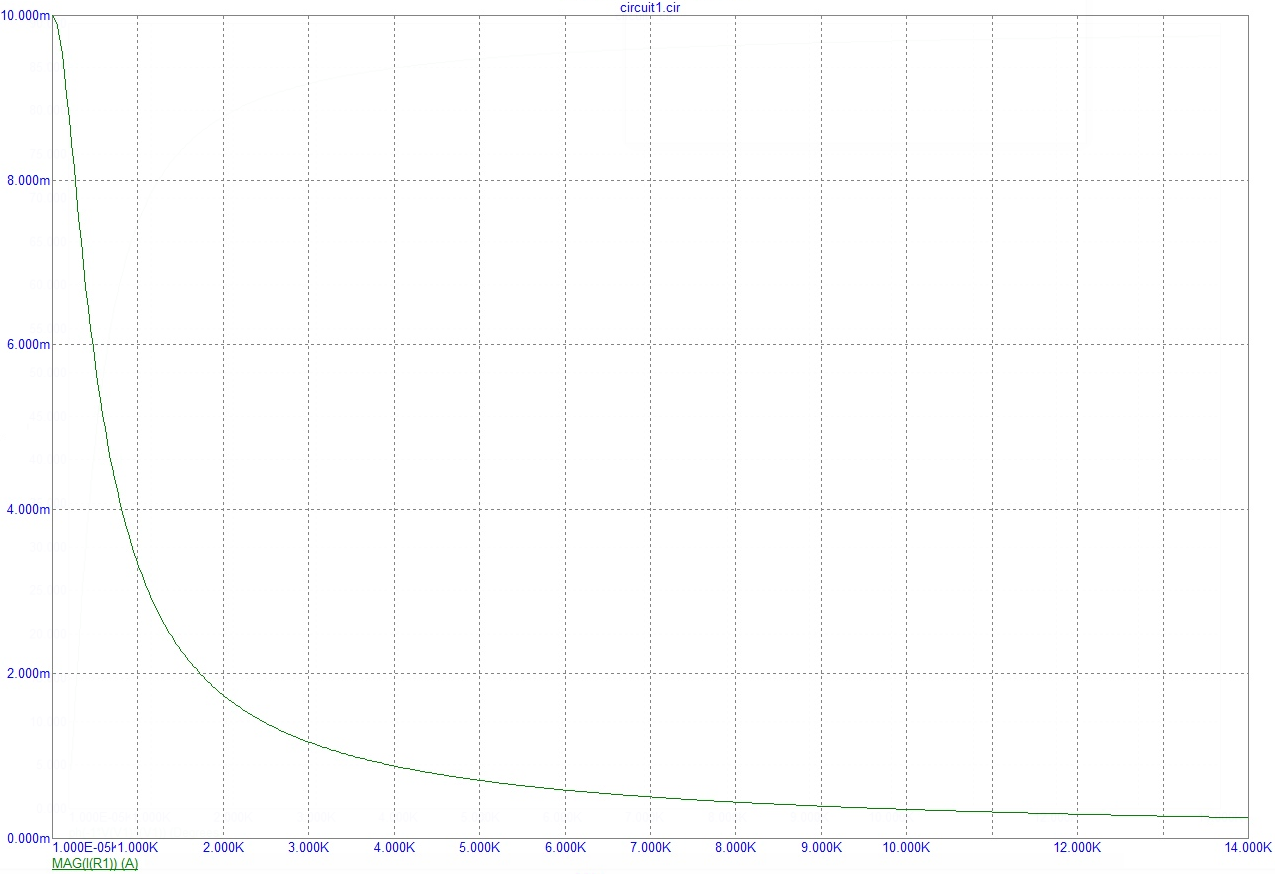

  1. Построение зависимости модуля тока от частоты

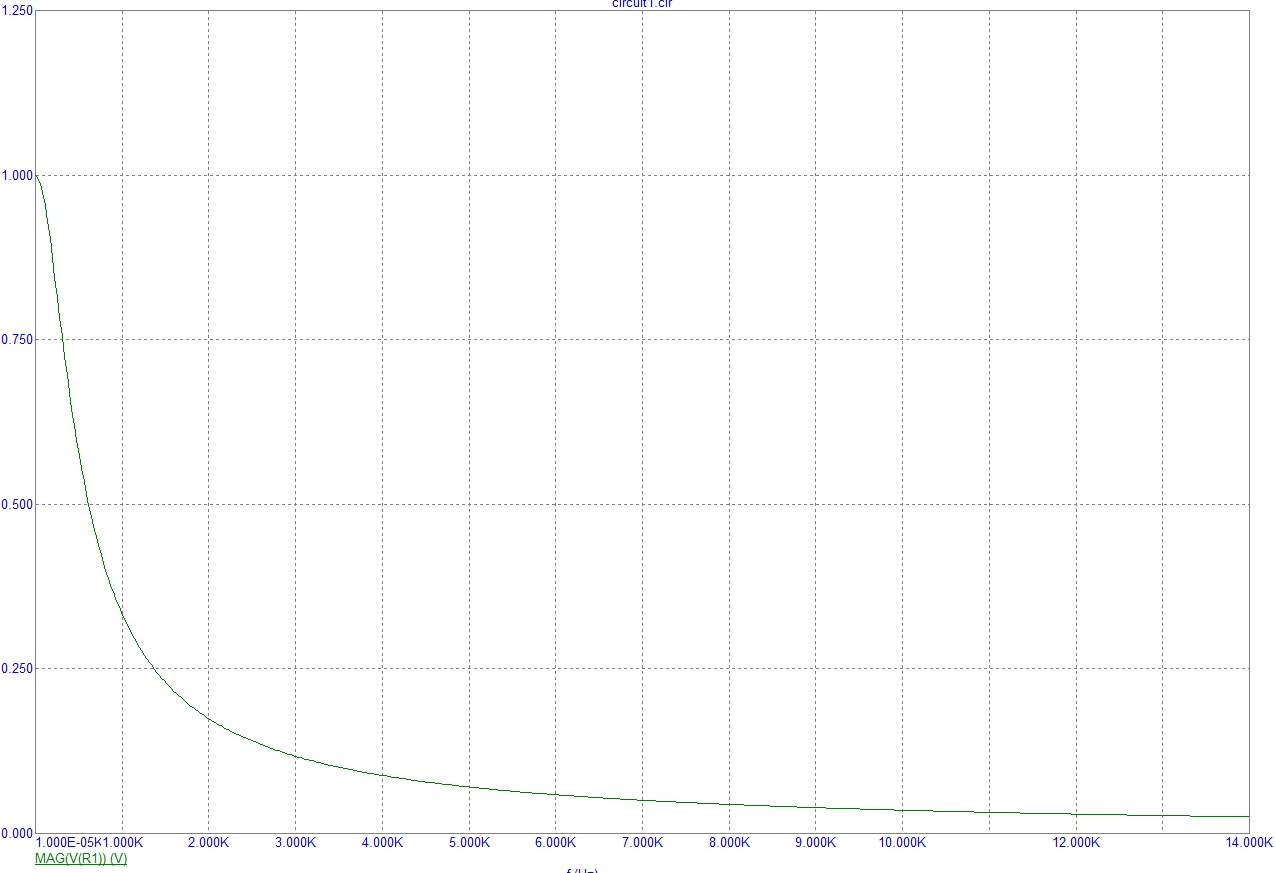

  1. Построение зависимости модуля напряжения на резисторе от частоты

  1. Построение зависимости резистивного сопротивления от частоты

  1. Построение зависимости индуктивного сопротивления от частоты

  1. Построение зависимости модуля напряжения на катушке от частоты
