Задание
Рассчитать зависимость величины напряжения в точке «d» относительно земли при изменении величины сопротивления R7.
Исходные данные: N=22; E=24 B; r=150+22, Ом; R1=550 Oм; R2=700 Ом; R3 =800 Ом; R5=2000 Ом; R6=250+25*22 Ом, а R7 =1300 ОМ R4 изменяется от 1000 до 6000 Ом (0, 500, 1000, 2000, 3000, 4000, 5000, 6000 Ом).Здесь N – номер фамилии студента в списке группы.
Схема цепи – рисунок 1
Решение

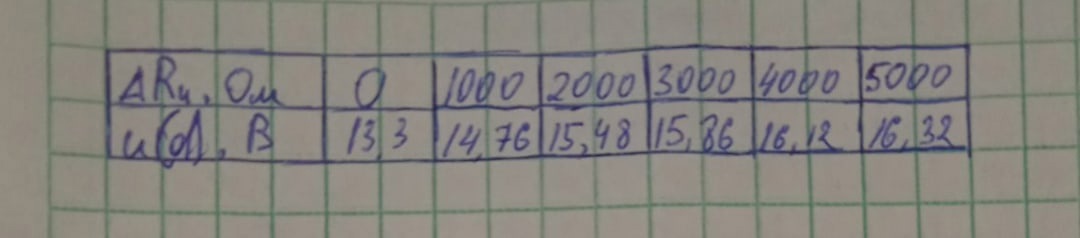

2.1 Зависимость величины напряжения
R |
U |
0 |
13,3 |
1000 |
14,76 |
2000 |
15,48 |
3000 |
15,86 |
4000 |
16,12 |
5000 |
16,32 |
График зависимости представлен на рисунке 4
Рисунок 4 – график зависимости напряжения от сопротивления на резисторе R7
