3. Приборы и установки

Для измерения освещенности в данной работе применяются люксметры Ю 116 или Ю 117. Прибор состоит из гальванометра 1, фотоэлемента 2, светорассеивающей насадки 3 и набора светофильтров 4 (см. рис. 3).

Прибор имеет две шкалы, одна из которых отградуирована на 100 люкс, вторая – на 30 люкс. Отметки шкал «5» (0–30) и «20» (0–100) соответствуют начальным значениям диапазонов измерений (отмечены точкой). Прибор имеет корректор для установки стрелки в нулевое положение. Фотоэлемент люксметра закрыт полусферической насадкой, выполненной из белой светорассеивающей пластмассы.

Для расширения диапазонов измерения под рассеивающую насадку устанавливается один из трех светофильтров, имеющих маркировку «М», «Р», «Т». Каждый из них совместно с насадкой 3 ослабляет световой поток соответственно в 10, 100 и 1000 раз.

При использовании светофильтра показания люксметра умножаются на соответствующий коэффициент ослабления.

а

б

в

В

I II

Рис. 3. Люксметр Ю 116:

А, В – общий вид; Б – принципиальная схема:

1 – гальванометр; 2 – селеновый фотоэлемент; 3 – светорассеивающая насадка; 4 – светофильтр; I– кнопка включения нижней шкалы с диапазоном измерения 0–30 люкс;II– кнопка включения верхней шкалы с диапазоном измерения 0–100 люкс

Люксметр без насадок имеет наименьшую допускаемую погрешность измерения +10 %, когда стрелка гальванометра находится в правой половине шкалы.

Светорассеивающая насадка 4 применяется только при использовании светофильтра.

Стробоскоп – полусферическая камера (рис. 3) служит для изучения влияния угла наклона светового потока на освещенность, а также демонстрации стробоскопического эффекта.

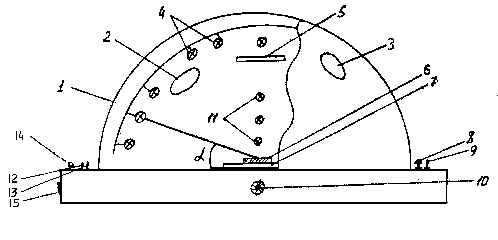

Рис. 4. Внешний вид и разрез стробоскопа:

1 – полусфера; 2 – люк для доступа внутрь полусферы; 3 – смотровой люк; 4 – светильники поперечного расположения; 5 – люминесцентная лампа; 6 – предметный столик; 7 – стробоскопический диск; 8 – переключатель угла наклона;9 – тумблер включения ламп подсветки фона; 10 – регулятор интенсивности фона; 11 – светильники поперечного расположения; 12 – тумблер включения люминесцентной лампы; 13 – тумблер включения двигателя; 14 – маховичок для регулирования скорости вращения диска; 15 – тумблер включения установки;– угол наклона светильника, определяющий направление светового потока

Осветительная стойка служит для изучения влияния колебаний напряжения в электрической сети и высоты подвеса светильников на освещенность, а также определения линий равной освещенности (изолюкс).

Рис. 5. Осветительная стойка: 1 – основание; 2 – стойки; 3 – передвижная рабочая поверхность; 4 – горизонтальная линейка; 5 – тормозная собачка; 6 – светильники; 7 – вертикальная линейка; 8 – тумблеры включения светильников; 9 – тумблер включения установки; 10 – маховик регулировки напряжения; 11 – вольтметр

4. Порядок выполнения работы Задание 1 Исследование параметров естественного освещения в помещении

1. Ознакомиться с устройством люксметра Ю 116 или Ю 117.

2. Замерить освещенность на расстоянии 1 м от стен, противоположной оконным проемам, на уровне высоты стола (0,8 м от пола). Пластину фотоэлемента следует держать параллельно полу, обращенной верх. Значение наружной освещенности принять по указанию преподавателя.

3. По формуле (3) подсчитать значение КЕО.

4. По СНиП 23-05-95 и формуле (5) определить нормативное значение КЕО (е_N) (см. табл. П.3, П.4, и П.5), а также класс условий труда (табл. П.6).

Полученные данные и выводы занести в отчет по лабораторной работе в виде таблицы результатов определения коэффициента естественной освещенности.

Внутренняя освещенность Евн, лк	Наружная освещенность Ен, лк	Фактический КЕО еф, %	Нормируемый КЕО
			ен, %	mn	еN, %
Класс условий труда согласно Р 2.2.2006-05

Вывод:
