Блок электропитания и управления «Соната-ип4.1»
Блок электропитания и управления «Соната-ИП4.1 предназначены для:
1) электропитания и управления подключаемыми к выходу «Нагрузка» элементами системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б в ходе ее эксплуатации;
2) управления подключаемыми к выходу «Нагрузка» средств активной защиты информации от утечки за счёт ПЭМИН («Соната-Р3», «Соната-Р3.1», «Соната-РС3»);
3) автоматический контроль исправности и режимов работы подключенных к нему устройств;
4) настройки (установки интегрального уровня, корректировки спектра и т.п.) изделий, перечисленных в п.1 и п.2, и считывания из них служебной информации (состояние счетчика наработки, код ошибки при отказе, индивидуальный адрес и т.п.), при инсталляции (проверке) комплекса технических средств защиты информации.
Для выполнения п.3 и п.4. изделия «Соната-ИП4.1» необходимо подключить к управляющей ПЭВМ.
Устройства, не имеющие интерфейс ReBus-3, могут подключаться к Системе через блоки сопряжения «Соната-СК4.1» и «Соната-СК4.2».
Блок электропитания и управления «Соната-ИП4.1» являются частью Системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б и сертифицируются в ее составе.
Основные технические характеристики
Параметр |
Значение |
Количество «физических» выходов для подключения нагрузок |
1 |
Количество «логически» управляемых устройств, шт., не менее |
239 |
Выходное напряжение, В |
12,5 ± 0,5 |
Интерфейс/протокол управления подключаемыми к выходу «Нагрузка» устройствами |
ReBus-3 (3-проводный) |
Нагрузочная способность1), мА, не более |
1500 |
Мощность, потребляемая от сети, Вт, не более |
40 |
Электропитание |
сеть ~220В/50Гц |
Виды индикации (отображаемая информация) |
световая, звуковая |
Интерфейс для подключения к управляющей ПЭВМ |
USB 2.0 |
Интерфейс удаленного мониторинга |
Нет |
Программное обеспечение для настройки подключаемых к выходу «Нагрузка» устройств |
СПО «Камертон»2) |
Программное обеспечение для удаленного мониторинга элементов Системы |
Нет |
Условия эксплуатации: температура окружающей среды, относительная влажность, воздуха |
от +5 до +40 °С до 80 % при температуре +25 °С |
Внешний вид устройства
|

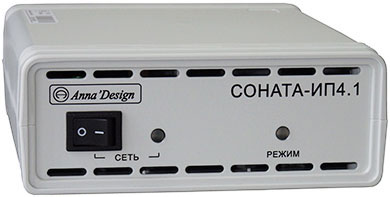

Соната-ИП4.1. Вид спереди |
|
Соната-ИП4.1. Вид сзади |
Пульты управления «Соната ду4.1
Пульт управления »Соната-ДУ4.1» предназначен для локального контроля и управления комплексами защиты информации на основе «Соната-ИП4.х«. Примеры такого использования - комплексы ТСЗИ 3090, 3095, 3105, 3109. Пульт управления является элементом системы защиты информации «Соната-АВ4Б», устанавливается в пределах контролируемой зоны и сертифицирован как элемент системы.
Внешний вид изделия
|
|

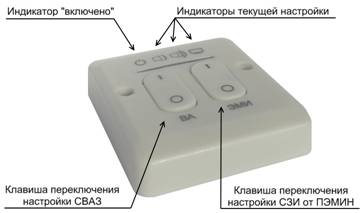

Пульт управления «Соната-ДУ4.1» (управление комплексами ТСЗИ). |
|
Основные функции пульта управления «Соната-ДУ4.1»:
- удаленное проводное включение и выключении комплекса ТСЗИ
- оперативное переключение настроек («профилей») СВАЗ и защиты от ПЭМИН
- звуковая и световая сигнализация событий:
- индикация нештатного состояния ТСЗИ.
Использование пульта управления позволяет реализовать независимое управление группами ТСЗИ – например, группой СВАЗ и группой САЗ (в этом случае управление организовано в форме выбора смены настроек СЗИ, предварительно записанных в память управляемых устройств комплекса).
