Лабораторная работа №1

По дисциплине: «Метрология и электрорадиоизмерения»

Тема: «Проверка средств измерений»

Выполнили: Бунина А.В.

студенты группы ИБ-01б Дегтимирова А.Ю.

Проверил: Титов Д.В.

профессор

Курск, 2022

Цель работы: ознакомление с методикой проверки электрорадиоизмерительных приборов непосредственной оценки с помощью образцовых средств измерения.

Описание измерительной установки: регулируемый источник постоянного тока, комбинированный ампервольтметр М 502, комбинированный ампервольтметр М 1106 вольтметр универсальный цифровой РВ7-32, магазин сопротивлений, секундомер.

Программа работы:

1. Изучить основные термины и понятия метрологии, принципы поддержания единства мер и измерительных приборов и построения поверочных схем средств измерений, классификацию погрешностей измерений и измерительных приборов, методы математической обработки ряда прямых измерений.

2. Изучить принципы действия, основные типы конструкций и основные свойства электроизмерительных приборов непосредственной оценки магнитоэлектрической системы.

3. Собрать схему для проверки вольтметров (рис. 1).

4. Провести проверку магнитоэлектрического вольтметра по образцовым аналоговому и цифровому вольтметрам.

Рис. 1. Схема для проверки вольтметра: РИПН – регулируемый источник постоянного напряжения; Voa, Vou, Vп – образцовый (аналоговый и цифровой) и проверяемые вольтметры.

5. С помощью секундомера определить время успокоения, поверяемого и образцового вольтметров.

6. Используя данные измерений и результаты их обработки, оформить отчет по лабораторной работе в соответствии с требованиями.

Основные расчетные формулы:

Абсолютная погрешность поверяемого прибора:

.

Относительна и приведенная погрешность:

,

Предельно допустимое значение основной погрешности поверяемого прибора:

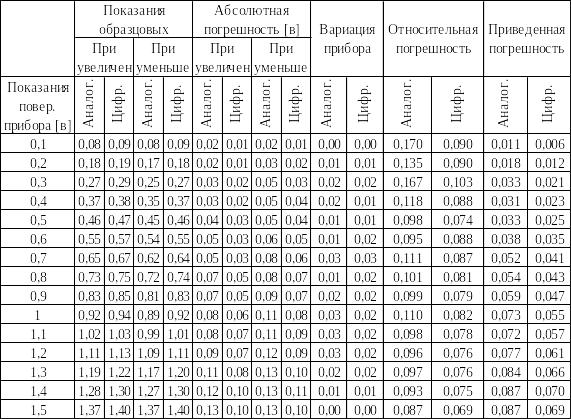

Результат измерений и расчетов:

Проверим соответствие поверяемого прибора указанному на его шкале классу точности. Рассчитаем предельно допустимое значение основной погрешности поверяемого прибора:

Несколько из полученных значений не превосходит предела допустимой основной погрешности, ни одно из полученных значений погрешности не превышает указанного на шкале прибора класса точности, следовательно, прибор соответствует указанному классу точности 0,5.

Выявление наличия аддитивной и мультипликативной составляющих погрешностей поверяемого прибора. Систематическую составляющую можно вычислить по формуле:

,

где n - число поверяемых делений прибора; Vi - текущие значения вариации прибора.

Vi - текущие значения вариации прибора А: .

Vi - текущие значения вариации прибора Ц: .

X

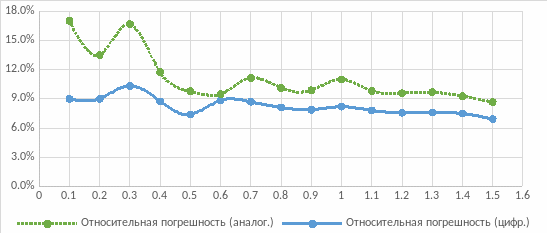

График 1. График зависимости погрешности от измеряемой величины

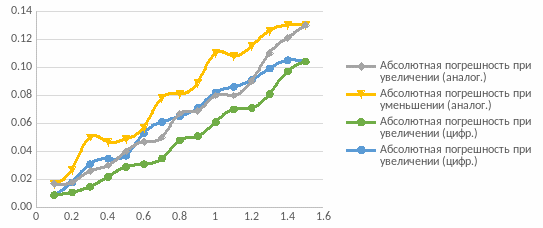

График 2. График зависимости погрешности от измеряемой величины

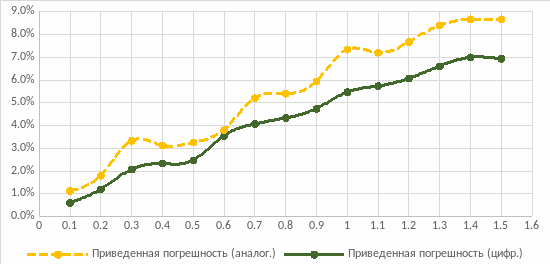

График 3. График зависимости погрешности от измеряемой величины

С помощью секундомера определили время успокоения, поверяемого и образцового вольтметров.

1. Время успокоения для поверяемого прибора: 2,91; 3,04; 2,9.

Время успокоения (2,91+3,04+2,9)/3 = 2,95с.

Режим успокоения – колебательный.

2. Время успокоения для образцового прибора: 6,73; 6,46; 6,56.

Время успокоения (6,73+6,46+6,56)/3=6,58с.

Режим успокоения – колебательный.

Вывод: в ходе выполнения лабораторной работы было установлено, что поверяемый прибор соответствует указанному на шкале классу точности, что допускает его использование для измерения физических величин с соответствующей погрешностью. Также было выявлено наличие мультипликативной погрешности, в связи с непостоянством абсолютной погрешности при подводе стрелки к нумерованному делению сверху и снизу.
