МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное образовательное

учреждение высшего образования

«Юго-Западный государственный университет»

Лабораторная работа №4

По дисциплине: «Метрология и электрорадиоизмерения»

Тема: «Исследование электронно-лучевого осциллографа и осциллографические измерения»

Выполнили: Бунина А.В.

Балан К.М.

Василенко Д.Г.

студенты группы ИБ-01б Дегтимирова А.Ю.

Проверил: Титов Д.В.

профессор

Курск, 2022

Цель работы: изучение устройства электронного осциллографа и овладение методикой измерения амплитудных и временных характеристик периодических сигналов. Получение навыков работы с измерительными генераторами и электронными вольтметрами.

Описание измерительной установки: двухканальный осциллограф С1-79, генератор сигналов низкочастотный ГЗ-112 (Г3-02), генератор импульсов Г5-63, электронный милливольтметр ВЗ-41.

Программа работы

    1. Ознакомиться с органами управления осциллографа С1 —79.

    2. Научиться калибровать осциллографы по амплитуде и по частоте.

    3. Измерить амплитуду синусоидального сигнала.

    4. Измерить амплитуду прямоугольного импульса.

    5. Оценить результаты измерений при помощи электронного вольтметра.

    6. Измерить временные параметры импульсного периодического сигнала (период следования, длительность импульса, длительность переднего и заднего фронтов) и оценить погрешность измерений.

    7. Измерение времени задержки между двумя импульсными последовательностями.

    8. По результатам измерений оформить отчет.

Основные расчетные формулы:

Результаты экспериментальных исследований:

Проверим правильность калибровки вместе с измерением амплитуды синусоидального колебания:

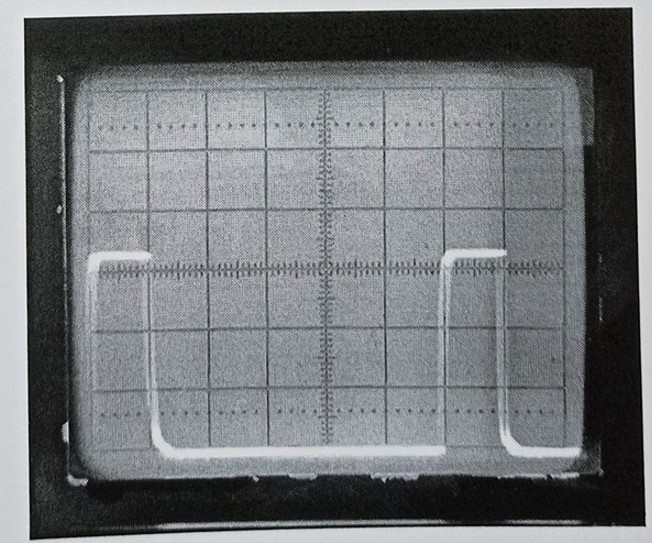

Изображение прямоугольных импульсов, возникшее на экране осциллографа при подключении выхода калибратора к входу осциллографа после синхронизации:

Рис. 1. – Калибровка осциллографа

Д/вольтметра записываем:

Калибровка проведена.

Измерение амплитуды импульсного сигнала.

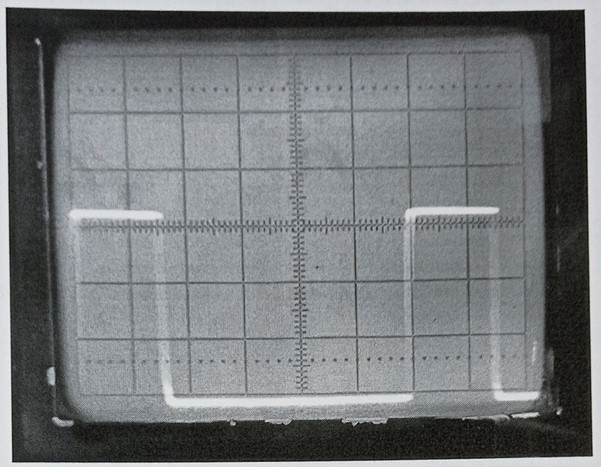

Скважность = 2:

Рис. 2. – Осциллограмма со скважностью 2

Скважность = 4:

Рис. 3. – Осциллограмма со скважностью 4

  • Скважность = 6:

  • Рис. 3. – Осциллограмма со скважностью 6

  • Измерение временных параметров сигнала

  • Рис. 4. – Передний фронт

  • Рис. 5. – Задний фронт

  • Время задержки: 3,5 мс

Вывод: выполнив лабораторную работу, мы изучили устройства электронного осциллографа и овладели методикой измерения амплитудных и временных характеристик периодических сигналов. Получили навыки работы с измерительными генераторами и электронными вольтметрами.
