14. Датчики магнитного поля. Датчики на эффекте Холла.

Датчики магнитного поля

Работа многих технических средств связана с воздействием магнитных полей различной интенсивности:

-от 10^(-5) Тл (биополя)

-до 10^(-2) Тл (силовая электроника)

Разновидности магнитных датчиков:

• Гальвано-магнитные датчики;

• Магнитодиоды;

• Магнитооптические датчики;

• Датчики Виганда.

Основные физические эффекты:

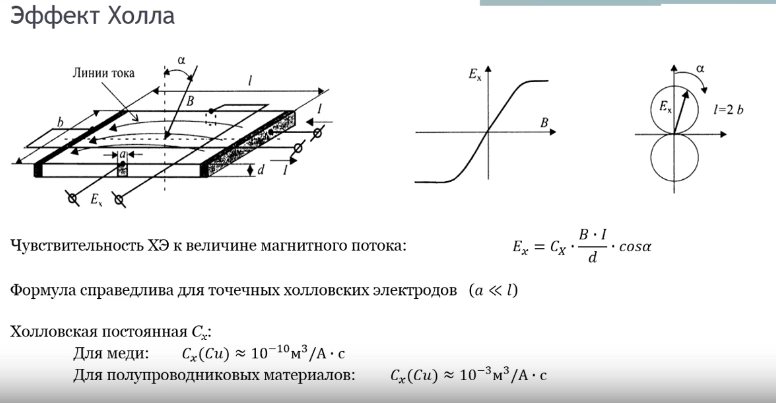

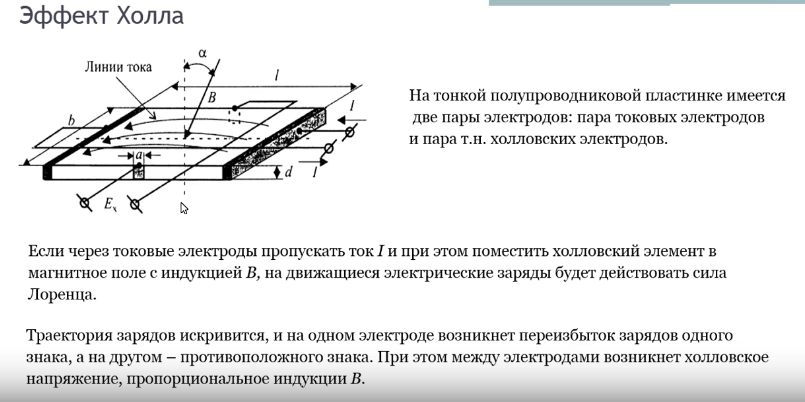

• Эффект Холла (возникновение холловского напряжения);

• Эффект Гаусса (магниторезистивный эффект)

Датчики Холла (или датчики положения) – это чувствительные элементы, реагирующие на величину воздействующего на них магнитного поля

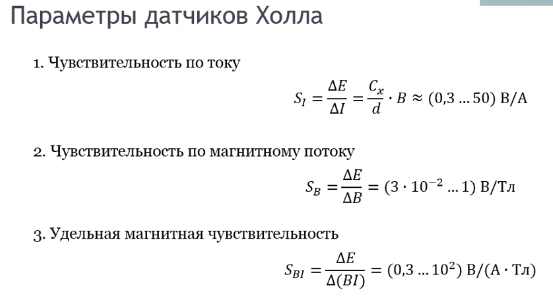

Характеристики чувствительности:

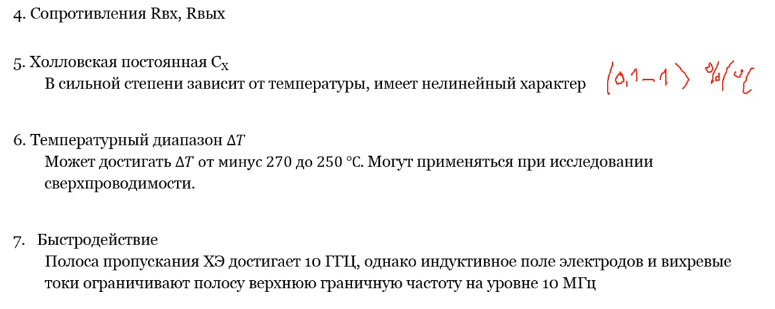

Параметры, определяемые конструкцией:

15. Датчики магнитного поля. Магниторезисторы.

Датчики магнитного поля:

Работа многих технических средств связана с воздействием магнитных полей различной интенсивности:

-от 10^(-5) Тл (биополя)

-до 10^(-2) Тл (силовая электроника)

Разновидности магнитных датчиков:

• Гальвано-магнитные датчики;

• Магнитодиоды;

• Магнитооптические датчики;

• Датчики Виганда.

Основные физические эффекты:

• Эффект Холла (возникновение холловского напряжения);

• Эффект Гаусса (магниторезистивный эффект)

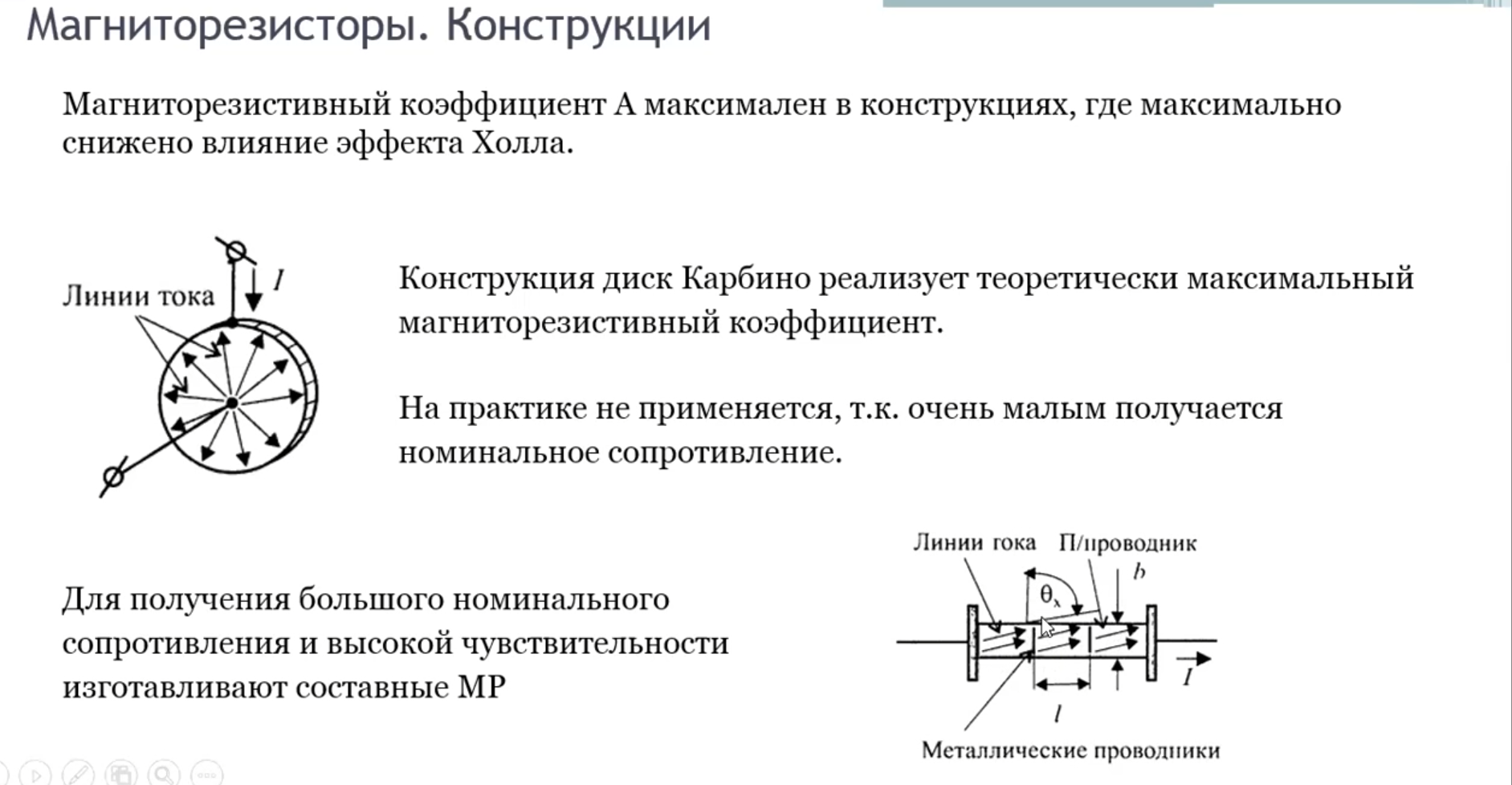

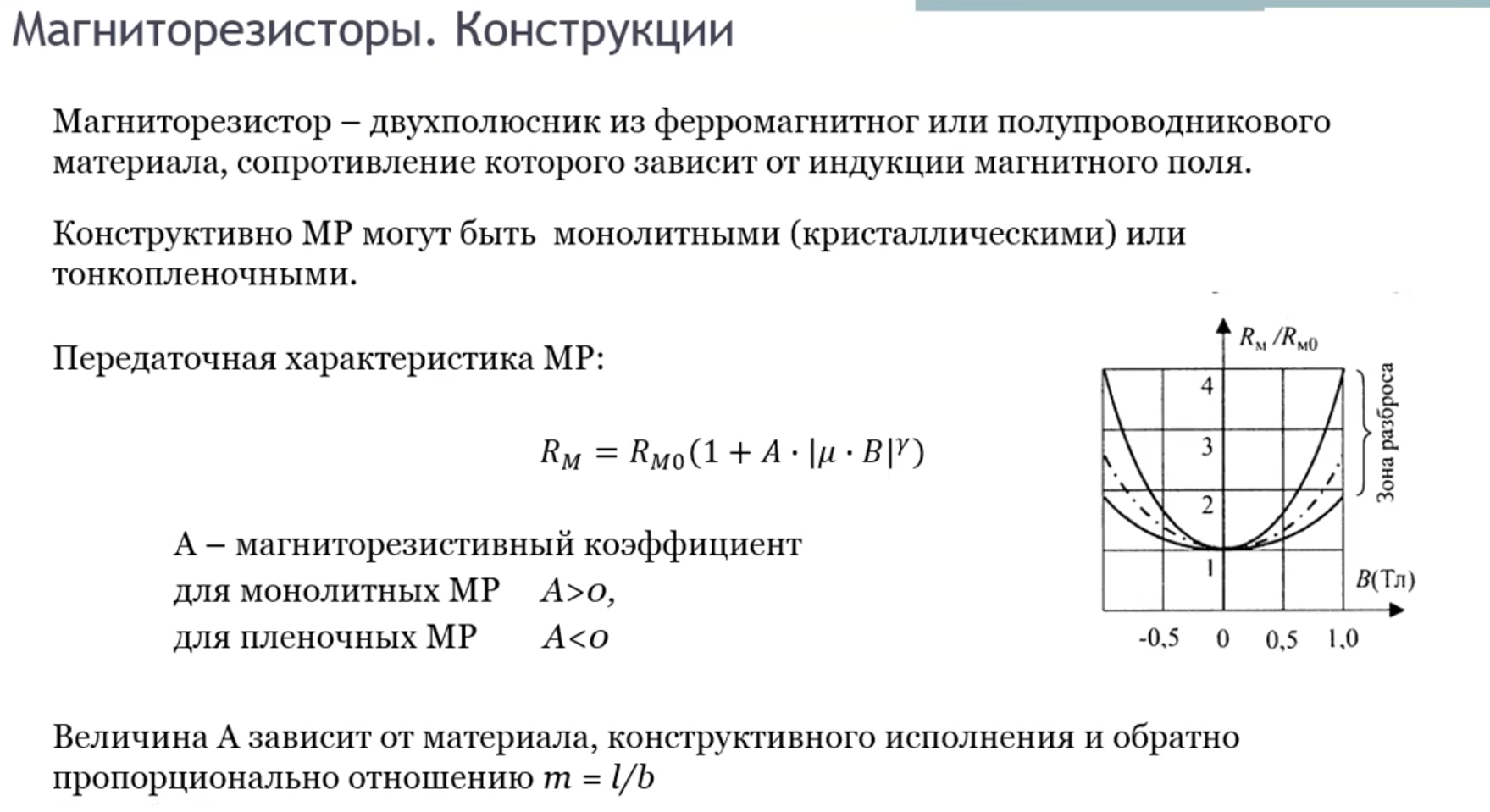

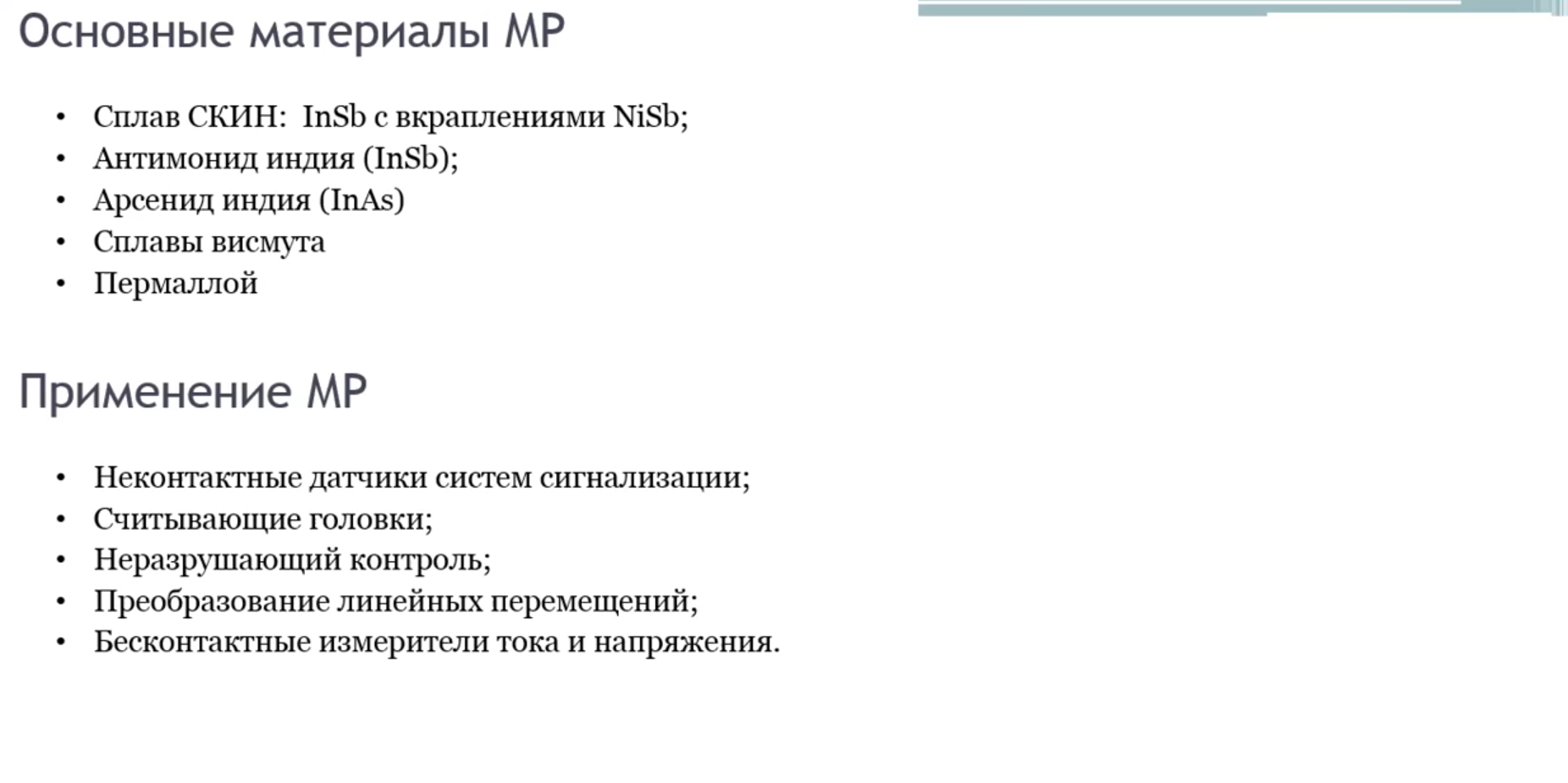

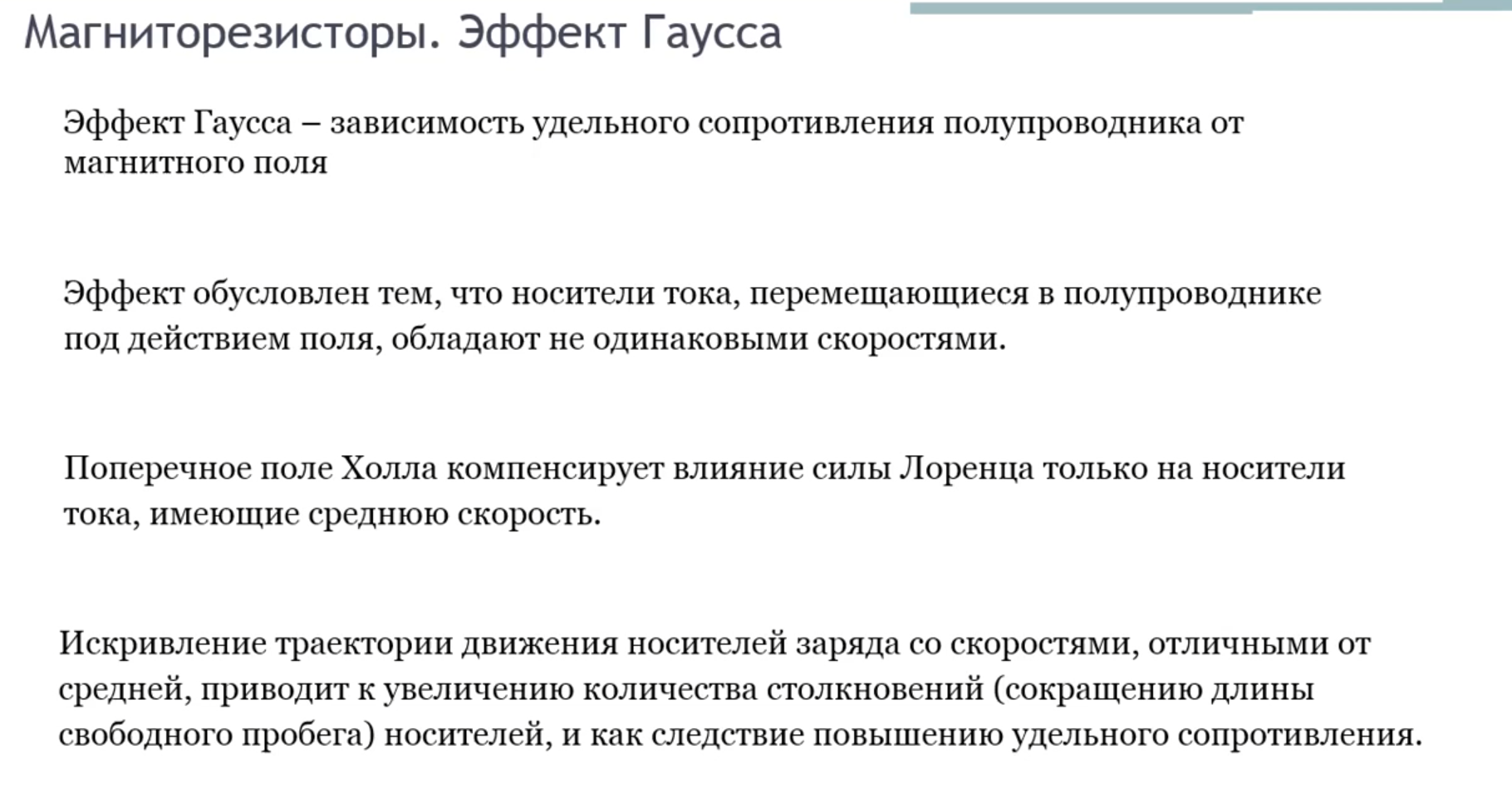

Магниторезисторы:
