ЖЕЛОБАЕВ
АЛЕКСЕЙ
ЛЬВОВИЧ
Институт МПСУ ауд. 3208
Система автоматизированного проектирования Altium Designer
ИВТ-31,32,33,34,41,42,43, КТ-31, 32
8 лекций 12 лабораторных работ Экзамен
Лекция №1
Конструирование печатных плат, основные понятия, возможности современных САПР

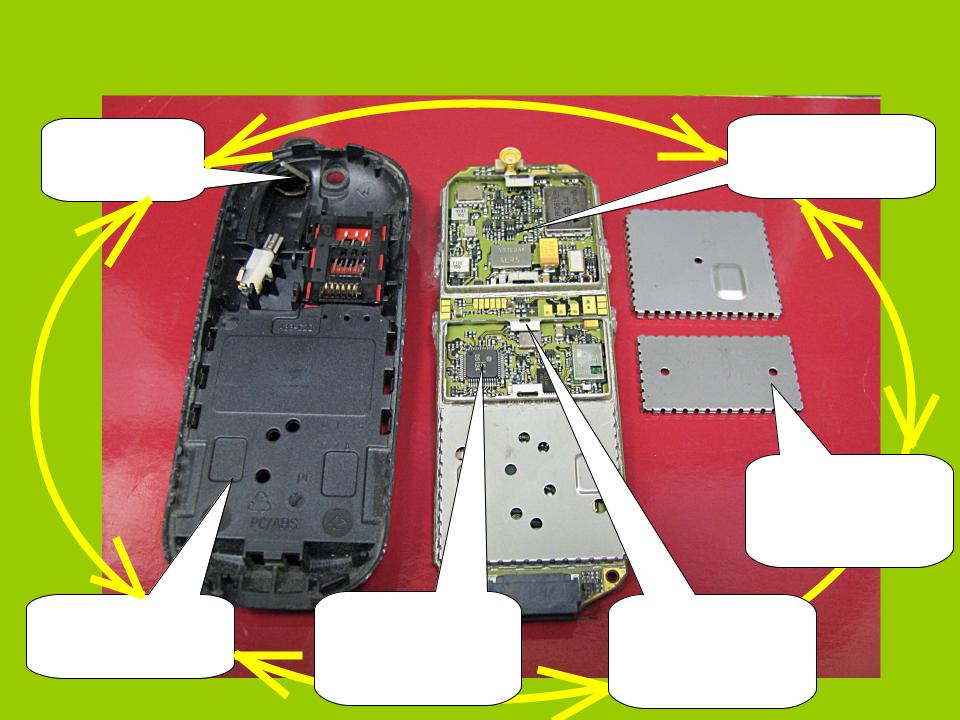

Взаимодействие САПР
САПР
Антенн
Механическая |
САПР |
3D САПР |
интегральных |
|
схем |
САПР печатных плат
Механическая
САПР
«штамповка»
САПР
инженерных
расчетов
ТЕРМИНЫ и Сокращения
САПР – CAD – EDA – CAE –
CAM –
Система Автоматизированного Проектирования
Computer Aided Design |
|
|
|
|
|
|
Системы проектирования |
|
|
|
|
|
|||
|
|
|
|
|
|
изделий (плат, деталей, |
|
|
|
|
|
|
|
||
Electronic Design Automation |
|
|
|
|
|
||
|
|
|
|
|
микросхем..) |
||
|
|
|
|
|
|||
Computer Aided Engineering |
|
|
|
|
Системы моделирования и |
||
|
|
||||||
|
|
|
|
||||
|
|
|
|
|
|
|
инженерных расчетов |
Computer Aided Manufacturing |
|
|
|
Системы подготовки |
|||
|
|
||||||
|
|
|
|||||
|
|
|
|
|
|
|
производства |
DFM – Design for Manufacturing
(Manufacturability)
PDM – Product Data Management
PLM – Product Lifecycle
Management
Системы проектирования с функцией оптимизации для производства
Системы управления данными проекта
Системы управления жизненным циклом изделия
DXP – Design EXPlorer
Среда проектирования (командная оболочка Altium Designer)
ТЕРМИНЫ и Сокращения
PCB – |
Printed Circuit Board |
печатная плата |
||
PBA – |
Printed Board Assembly печатная плата с |
|||
SMD – |
установленными элементами |
|||
Surface Mounted Device элемент, устанавливаемый |
||||
|
|
на поверхность (планарный) |
||
DIP |
– |
Dual In line Pin |
} |
элемент, устанавливаемый |
TH |
– |
Trough Hole |
в отверстия платы |
|
УГО – |
Условное Графическое Обозначение |
|||
Footprint |
Изображение посадочного места для элемента на |
|||
Pattern – } печатной плате |
|
|||

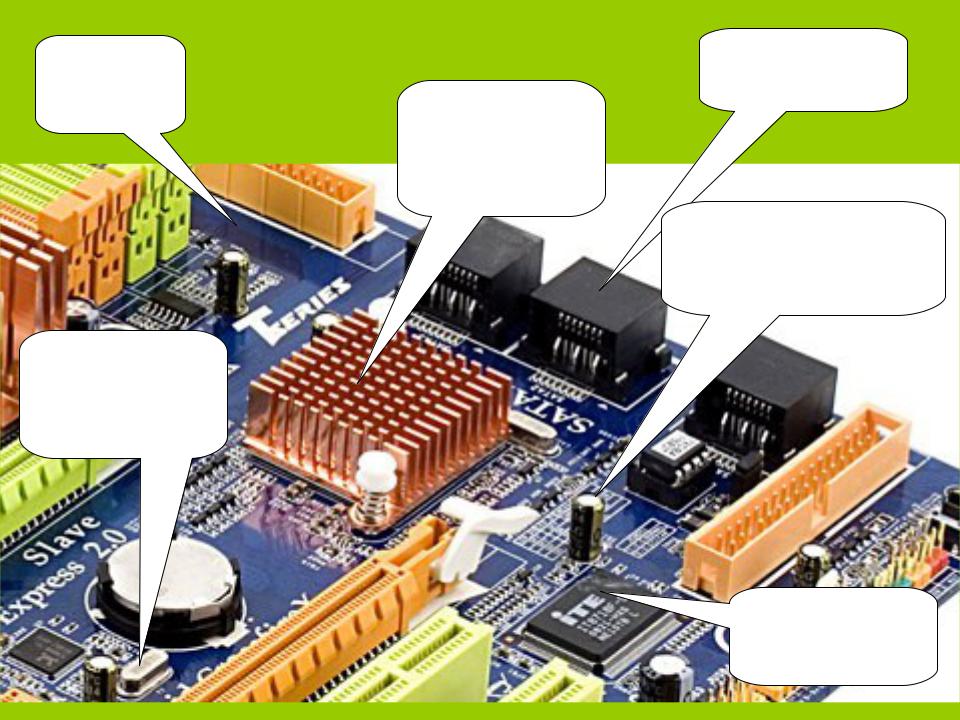

Печатная
плата PCB
Кварцевый
резонатор Quartz resonator
Печатная плата
Микросхема с радиатором Circuit with Radiator
Разъем Connector
Электролитический
конденсатор Electrolytic Capacitor
Микросхема IC - Integrated Circuit
Проводник Wire
Полигон CopperPour
Контактная
площадка Pad

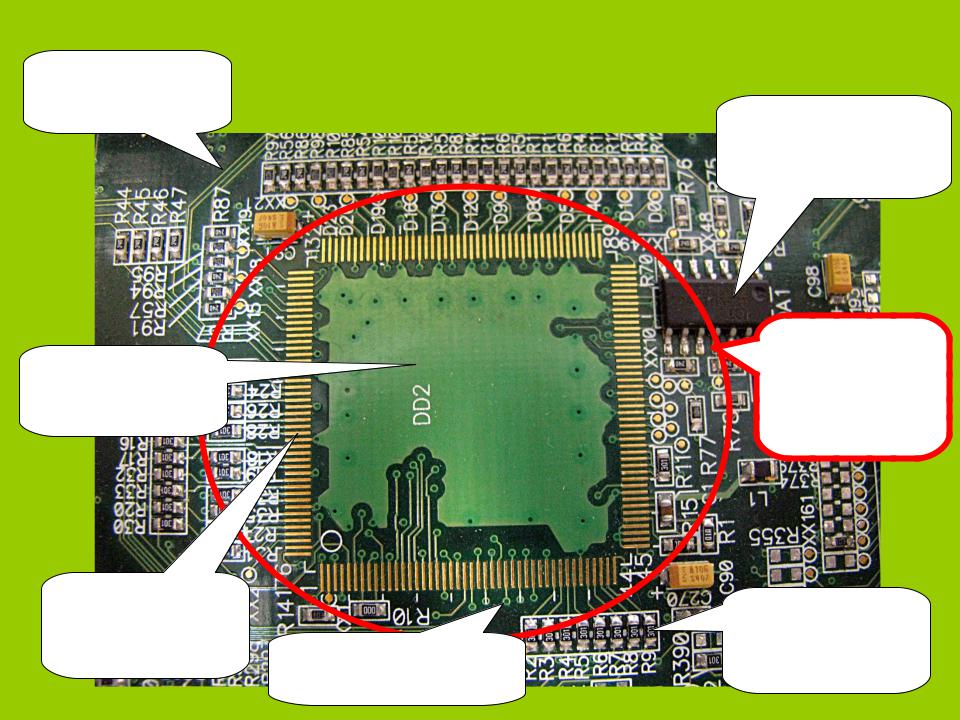

Фрагмент печатной платы (PCB)
Переходное отверстие Via
Микросхема Integrated Circuit SOIC-14
Посадочное
место
Footprint,
Pattern
Чип-резистор Chip-resistor 0603
САПР печатных плат, основные задачи
1.Создание электрической принципиальной схемы устройства.
2.Моделирование работы схемы - компьютерное прогнозирование формы и величины выходных сигналов системы в зависимости от величины и формы входных сигналов. Определение временных задержек распространения сигнала.
3.Компоновка элементов электрической схемы на печатной плате.
4.Оптимизация размещения элементов с целью улучшения параметров схемы (тепловых, электромагнитных, топологических, технологических, стоимостных …)
5.Оптимизация связей электрической схемы с целью уменьшения числа слоев платы, облегчения трассировки и улучшения электромагнитной совместимости сигналов
6.Создание топологического рисунка печатной платы (в том числе трассировка связей)
7.Контроль топологии на соответствие электрической схеме и технологическим ограничениям производства.
САПР печатных плат, основные задачи
8.Оптимизация топологии для повышения технологичности изготовления печатной платы.
9.Подготовка управляющих программ для технологического оборудования используемого при изготовлении печатных плат.
10.Выпуск конструкторской документации.
11. Обмен информацией о проекте с другими САПР
12. Контроль целостности проекта, отслеживание внесенных изменений
Современные САПР печатных плат
|
Продукт |
Фирма |
|
производитель |
|
|
|
|
|
PADS, |
Mentor |
|
Xpedition Enterprise |
Graphics |
|
Allegro, OrCad |
Cadence |
|
Specttra, PSpice |
|
|
Altium Designer |
Altium |
|
CADStar |
Zuken |
|
Eagle |
Autodesk |
|
Proteus |
LabCenter |
|
|
Electronics |
|
Delta Electronics |
Эремекс |
|
DipTrace |
ДГИ |
|
|
|
