25.Основные законы автоматического регулирования: п-закон, и-закон, пи-закон и пид-закон
Самым простым непрерывным законом
регулирования являетсяпропорциональный

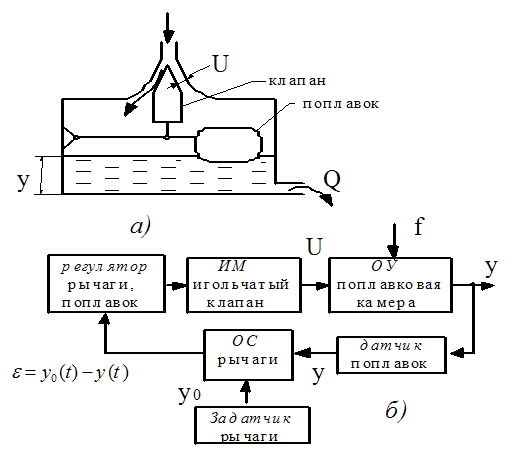

законилиП- закон. На рис. 1асхематично показана поплавковая камера
карбюратора двигателя внутреннего
сгорания, где используется П- закон
регулирования уровня топлива. На рис.
1бпредставлена функциональная
схема данной системы автоматического
регулирования. Управляемой величинойyздесь является уровень
топлива в камере, а управляющим
воздействиемU-–площадь
открытия игольчатого клапана. Задающее
воздействие (уставка)y0определяется высотой закрепления
поплавка. При уменьшении уровня топлива
в камере поплавок опускается и перемещает
иглу клапана. Чем больше опускается
поплавок, тем больше площадь открытия
клапана и тем больше поступает топлива
в камеру. Таким образом, управляющее
воздействиеUи разность
между заданным значением управляемой
величиныy0и ее реальным значениемyсвязаны жестким образом:Uпрямо пропорциональна
,
то естьU=k,
гдеk- коэффициент
пропорциональности. На рис. 2 показана
кривая регулирования при пропорциональном
законе. При внезапном уменьшении уровня
(начале расхода) топлива клапан открывается
и в камеру начинает поступать топливо.
Уровень его начинает монотонно
увеличиваться. Однако, если расход
топлива продолжается, то через некоторый
промежуток времени наступает равновесное
состояние: сколько топлива вливается,
столько и выливается. Уровень его
остается постоянным, но не равным
заданномуy0.
Между ними существует разница, которая
называетсястатической ошибкой .
Чем больше расход топлива, тем больше
статическая ошибка. Поэтому системы
автоматического регулирования,
использующие пропорциональный закон
регулирования называют ещестатическимисистемами. Статическая ошибка
обусловлена жесткой связью между
управляющим воздействием и отклонением
управляемой величины от заданного
значения. Чтобы избавиться от нее
применяются законы регулирования с
гибкой связью.
Интегральный закон регулирования
(И- закон)математически
формулируется следующим образом:,
то есть управляющее воздействие является
интегральной величиной от отклонения
управляемой величины. На рис. 1.10 показана
кривая процесса регулирования при
использовании интегрального закона
регулирования. В этом случае статическая
ошибка отсутствует, но наблюдаются
значительные колебания управляемой
величины относительно заданного
значения, которые обусловлены
инерционностью объекта управления.
Первый выброс в противоположную сторону
от установившегося значения принято
называть перерегулированием.
Системы автоматического регулирования
без статической ошибки принято называтьастатическими системами.
Для уменьшения перерегулирования и
колебаний управляемой величины
используетсяпропорционально-
интегральный закон (ПИ-закон)регулирования, который представляет
собой комбинацию пропорционального и
интегрального законов:
.
На рис. 1.10 показана кривая регулирования
для этого закона.
Для улучшения характеристик регулятора широкое распространение получил более сложный закон регулирования, а именно пропорционально-интегрально-дифференциальныйзакон регулирования, илиПИД-закон:
