Генераторный режим

Если ротор разогнать с помощью внешнего момента (например, каким-либо двигателем) до частоты, большей частоты вращения магнитного поля, то изменится направление ЭДС в обмотке ротора и активной составляющей тока ротора, то есть асинхронная машина перейдёт в генераторный режим. При этом изменит направление и электромагнитный момент, который станет тормозным. В генераторном режиме работы скольжение .

Для работы асинхронной машины в генераторном режиме требуется источник реактивной мощности, создающий магнитное поле. При отсутствии первоначального магнитного поля в обмотке статора поток создают с помощью постоянных магнитов, либо при активной нагрузке за счёт остаточной индукции машины и конденсаторов, параллельно подключенных к фазам обмотки статора.

Асинхронный генератор потребляет реактивный ток и требует наличия в сети генераторов реактивной мощности в виде синхронных машин, синхронных компенсаторов, батарей статических конденсаторов (БСК). Из-за этого, несмотря на простоту обслуживания, асинхронный генератор применяют сравнительно редко, в основном в качестве ветрогенераторовмалой мощности, вспомогательных источников небольшой мощности и тормозных устройств. Зато генераторный режим асинхронного двигателя используется довольно часто. В таком режиме работают двигатели эскалаторов метро, которые едут вниз. В генераторном режиме работают двигатели лифтов, в зависимости от соотношения веса в кабине и в противовесе.

Режим холостого хода

Режим холостого хода асинхронного двигателя возникает при отсутствии на валу нагрузки в виде редуктора и рабочего органа. Из опыта холостого хода могут быть определены значения намагничивающего тока и мощности потерь в магнитопроводе, в подшипниках, в вентиляторе. В режиме реального холостого хода s=0,01-0,08. В режиме идеального холостого хода n₂=n₁, следовательно s=0 (на самом деле этот режим недостижим, даже при допущении, что трение в подшипниках не создаёт свой момент нагрузки — сам принцип работы двигателя подразумевает отставание ротора от поля статора для создания поля ротора. При s=0 поле статора не пересекает обмотки ротора и не может индуцировать в нём ток, а значит не создаётся магнитное поле ротора.)

Режим электромагнитного тормоза (противовключение)

Если изменить направление вращения ротора или магнитного поля так, чтобы они вращались в противоположных направлениях, то ЭДС и активная составляющая тока в обмотке ротора будут направлены так же, как в двигательном режиме, и машина будет потреблять из сети активную мощность. Однако электромагнитный момент будет направлен встречно моменту нагрузки, являясь тормозящим. Для режима справедливы неравенства:

.

Этот режим применяют кратковременно, так как при нём в роторе выделяется много тепла, которое двигатель не способен рассеять, что может вывести его из строя.

Для более мягкого торможения может применяться генераторный режим, но он эффективен только при оборотах, близких к номинальным.

Вопрос10.двигатель постоянного тока смешанного возбуждения. Схема включения и его характеристики.  В этом двигателе (рис. 8.63, а) магнитный поток Ф создается в результате совместного действия двух обмоток возбуждения — параллельной и последовательной. Поэтому его механические характеристики (рис. 8.63,б, кривые 3 и 4) располагаются между характеристиками двигателей с параллельным (прямая 1) и последовательным (кривая 2) возбуждением. В зависимости от соотношения МДС параллельной и последовательной обмоток при

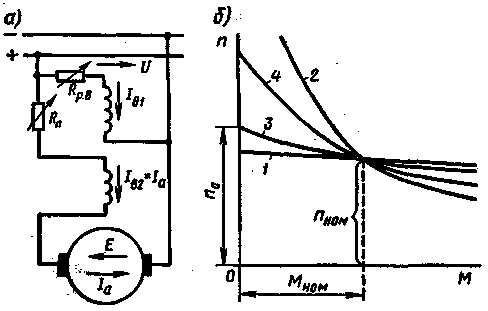

Рис. 8.63. Схема двигателя со смешанным возбуждением и его механические характеристики

номинальном режиме можно приблизить характеристики двигателя со смешанным возбуждением к характеристике 1 (при малой МДС последовательной обмотки) или к характеристике 2 (при малой МДС параллельной обмотки). Одним из достоинств двигателя со смешанным возбуждением является то, что он, обладая мягкой механической характеристикой, может работать при холостом ходе, так как его частота вращения n₀ имеет конечное значение.

Вопрос11.конструктивная схема асинхронной машины. Вопрос12.параллельная работа трансформаторов. Условия включения. На трансформаторных подстанциях обычно устанавливается несколько параллельно работающих трансформаторов. Это обусловлено следующими причинами: - условиями обеспечения надежности электроснабжения путем резервирования; -необходимостью расширения подстанции; -уменьшением потерь при малых нагрузках путем от­ключения части параллельно работающих трансформаторов.

1. В п. 2.19 «Правил технической эксплуатации» предписано следующее: «2.19. Допускается параллельная работа трансформаторов (автотрансформаторов) при условии, что ни одна из обмоток не будет нагружена током, превышающим допустимый ток для данной обмотки. Параллельная работа трансформаторов разрешается при следующих условиях: группы соединения обмоток одинаковы, соотношение мощностей трансформаторов не более 1:3, коэффициенты трансформации отличаются не более чем на ±0,5%, напряжения короткого замыкания отличаются не более чем на ±10%, произведена фазировка трансформаторов. Для выравнивания нагрузки между параллельно работающими трансформаторами с отличными напряжениями к.з. допускается в небольших пределах изменение коэффициента трансформации путем переключения ответвлений при условии, что ни один из трансформаторов не будет перегружен. 2. Как правило, на параллельную работу должны включаться одинаковые трансформаторы (с точностью до производственных отклонений).

Для включения трансформаторов Tp1 и Тр2 на параллельную работу  необходимо, чтобы при холостом ходе в их обмотках не возникали уравнительные токи и чтобы нагрузка распределялась между обоими трансформаторами в соответствии с их номинальной мощностью Вопрос13.облость применения машин переменного тока. Машина постоянного тока как и любая электрическая машина обратима: может работать как генератор и как двигатель. Причем двигатели нашли большее применение, чем генераторы.

В табл. 1.1 приведены характеристики некоторых электрических машин постоянного тока.

Таблица 1.1Характеристики электрических машин постоянного тока

Назначение	Использование	Р, кВт	I, А	U, В	Примечание
Двигатели	Трамвай	40¸50	75¸100	550	Имеют преимущества перед двигателями переменного тока: 1) широкое регулирование частоты вращения; 2) развивают большой пусковой момент
	Электровоз	600¸900	400¸600	1500
	Прокатный стан	11500	11500	1000
	Атомоход «Ленин»	18000	18000	1000
Генераторы	Для электролиза	60¸120	10000	6¸12	Чаще используются генераторы переменного тока с выпрямителями
	Тепловоз (старые модификации)	2700	3600	750
