Расчет потребных площадей складов станции
Контейнеры среднетоннажные и крупнотоннажные хранятся на специальных контейнерных площадках, схемы планировки которых (рис.1а) зависят от типа кранов, обслуживающих эти площадки, а их полезная площадь и линейные размеры – от потребной емкости.
Потребная емкость контейнерной площадки (количество контейнерных мест) рассчитывается в зависимости от суточных контейнеропотоков (п. 1.1) и нормированных сроков хранения контейнеров на площадке из следующих соотношений:
- емкость секций для хранения контейнеров с грузом:
- емкость секции для хранения порожних контейнеров:
- емкость секции для ремонта неисправных контейнеров:
- общая емкость контейнерной площадки:
,
где
- продолжительность хранения контейнеров
(или других видов груза) на складе
соответственно по прибытию и по
отправлению; принимается по приложению
4.
-
продолжительность хранения порожних
контейнеров на площадке, принимается
= 1 сут;
-
доля
контейнеров, требующих ремонта;
=
0,03
-
средняя продолжительность ремонта;
= 0,5 сут.
Потребная площадь склада для хранения рассчитанной емкости контейнерной площадки:
Где
- коэффициент, учитывающий дополнительную
площадь для проходов работников и
проезда транспорта, а также зазоры между
контейнерами; зависит от типа ПРМ и вида
контейнеров (прил.4).
- площадь контейнера; составляет для контейнеров массой брутто:
тонны – 2,835 м², 5 тонн – 5, 670 м², 20 тонн – 14, 770 м².
Длина
склада для хранения контейнеров
-
полезная ширина склада (см.рис.1), м ;
зависит от типа ПРМ и расположения
железнодорожного пути.
Для
мостового крана
Для
козлового крана
Для
стрелового крана
, где
- пролет крана,м ;
-
максимальный и минимальный вылет стрелы
крана,м;
-
соотвественно число железнодорожных
путей под пролетом крана и ширина пути,
м ;
=
5 м.
-
габарит безопасности,
= 1м.
- длина ремонтной зоны и зоны хранения сменного оборудования и запасных частей;
=
15м.
Дополнительные характеристики склада:
-
общая ширина
-
общая длина
-
общая площадь
Площадь
автодорог
=
·8
- ширина автодороги,
=
15÷20 м. Принимаю
= 18 м
- длина железнодорожного пути перед складом, относящаяся к складу;
= 30м;
Расчеты:
КК-32
=
33·(1 – 0,1)·2 + 30·(1 – 0,1) = 66·0,9 + 0,9·30 = 59,4 + 27
= 86,4 ≈ 87 конт
=
(33 – 30)·(1 – 0,1)·(2-1) = 3·0,9·1 = 2,7 ≈ 3 конт
=
0,03·(33 + 30 + 3)·0,5 = 0,03·66·0,5 = 0,99 ≈1 конт
=
87 + 3 + 1 = 91 конт
=
1,5 · 91 · 14,770 = 2016,105 ≈ 2016 м²
1)
= ( 2016 ÷ 18) + 15 = 127 ≈ 240 м
2)
= (2016 ÷ 30) + 15 = 82,2 ≈ 84 м
=
18 + 18 + 25 = 36 +25 = 71 м
1)
= 240 + 30 + 18 = 288 м
2)
= 84 + 30 + 18 = 132 м
=
71·132 = 9372 м² ;
=
71·288 = 20448 м²
=
·8
= ( 18 + 240 )·8 = 2064 м²=
·8
= (18 + 84)·8 = 816м²
КК-20:
=
33·(1 – 0,1)·2 + 30·(1 – 0,1) = 66·0,9 + 0,9·30 = 59,4 + 27
= 86,4 ≈ 87 конт
=
(33 – 30)·(1 – 0,1)·(2-1) = 3·0,9·1 = 2,7 ≈ 3 конт
=
0,03·(33 + 30 + 3)·0,5 = 0,03·66·0,5 = 0,99 ≈1 конт
=
87 + 3 + 1 = 91 конт
=
1,2 · 91 · 14,770 = 1612,884
≈ 1620 м²
1)
= ( 1620 ÷ 18) + 15 = 105
2)
= (1620 ÷ 30) + 15 = 68,4
≈ 68
=
18 + 18 + 25 = 36 +25 = 71 м
1)
= 105 + 30 + 18 = 153 м
2)
= 68 + 30 + 18 = 116 м
=
71·116 = 8236 м²
FA
=
·8
= (105 + 18)·8 = 984 м²
FA
=
·8
= (68 + 18)·8 = 688 м²

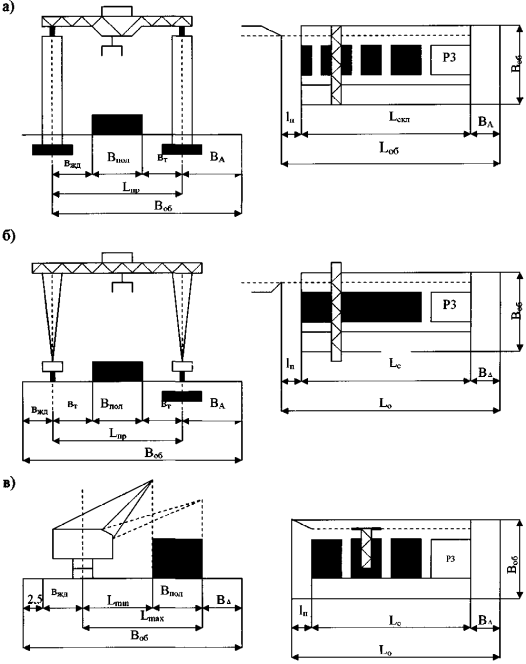

Рис.1. Схемы контейнерных площадок, оборудованных: а) мостовым краном, б)козловым краном, в)стреловым краном.
