Гистограмма (диаграмма уровней)

Режим “Гистограмма” вызывается нажатием на кнопку 3 (рис. П4).

Рис. П4

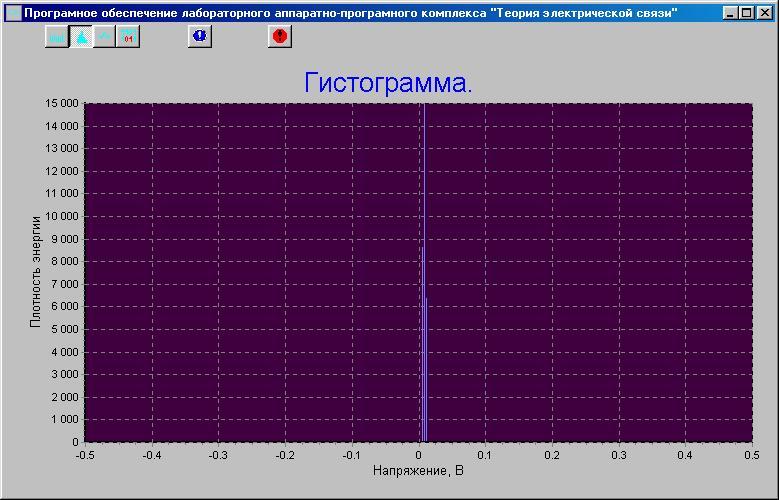

После нажатия на клавишу появляется окно, изображенное на рис. П5.

Рис. П5

Сигнал для анализа следует подать на один из входов макета (А или Б). Так как используется режим “МОНО”, не имеет значения, на какой именно вход подавать сигнал, но не следует подавать сигнал на оба входа одновременно, так как в результате получится их алгебраическая сумма. График, полученный в этом режиме, представляет собой оценку плотности вероятности мгновенных значений исследуемого сигнала.

Коррелятор

Коррелятор вызывается нажатием на кнопку 1 (рис. П6).

Рис. П6

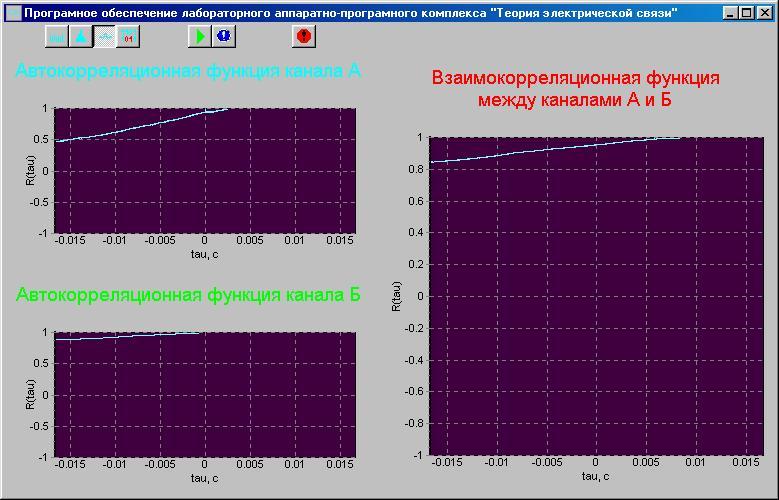

После нажатия на клавишу появляется окно, изображенное на рис. П7.

Рис. П7

При нажатии на зеленую кнопку “Пуск” происходят снятие отсчетов со звуковой карты и последующая обработка (автокорреляция, взаимокорреляция). Результаты появляются на трех графиках соответственно. Графики АКФ и ВКФ строятся в диапазоне значений мс20 мс.ВНИМАНИЕ!!! Осмысленные результаты программа выдает только после хотя бы однократного нажатия на кнопку “Пуск”. Сигналы следует подавать соответственно на входы А и Б, причем уровень сигнала влияет только на нелинейные искажения.

Подсчет ошибок

Режим Подсчета ошибок вызывается нажатием на кнопку 2 (рис. П8).

Рис. П8

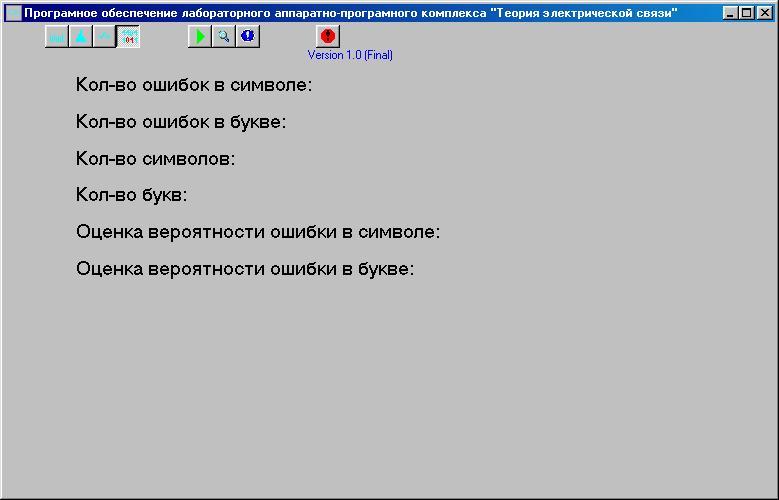

При нажатии на кнопку 2 появляется картинка, изображенная на рис.П9.

Рис. П9

Подсчет производится нажатием на зеленый треугольник (кнопка “Пуск”). Длительность анализа зависит от заданных настроек. Окно диалога настройки изображено на рис. П10.

Рис. П10

Время счета в секундах задает интервал времени, за который производится подсчет ошибок. Для работы необходимо подать на входы А и Б соответственно сигналы ошибок в букве и символе. Длительность символа и число символов в букве указанны в инструкции к лабораторному стенду.
