Контрольные вопросы

1. Каково назначение демодулятора в цифровой системе связи? В чем его основное отличие от демодулятора аналоговой системы?

2. Что такое «критерий идеального наблюдателя»?

3. Что такое «правило максимума правдоподобия»?

4. Как выбирается порог решающего устройства? Что будет, если его изменить?

5. Каков алгоритм принятия решения в РУ?

6. Что такое «потенциальная помехоустойчивость» и какую помехоустойчивость Вы измеряли в этой работе?

7. Как можно рассчитать Р_ош теоретически и измерить экспериментально?

8. Объясните разницу в помехоустойчивости систем связи с разными видами модуляции.

9. Как можно измерить отношение сигнал/шум на входе демодулятора?

10. При каком соотношении а/ система связи работает устойчиво? От каких функциональных узлов системы это зависит?

11. Что такое эквивалентная энергия сигналов?

Литература

1. Кушнир В.Ф., Ферсман Б.А. Теория нелинейных электрических цепей. – М.:Связь,1974.

2. Андреев В.С. Теория нелинейных электрических цепей. – М.: Радио и связь, 1982.

3. Зюко А.Г., Кловский Д.Д., Назаров М.В. и др. Теория передачи сигналов. – М.: Радио и связь, 1986.

4. Зюко А.Г., Кловский Д.Д., Коржик В.И., Назаров М.В. Теория электрической связи. – М.: Радио и связь, 1998.

5. Баскаков С.И. Радиотехнические цепи и сигналы. – М.: Высшая школа, 1985.

6. Гоноровский И.С. Радиотехнические цепи и сигналы. – М.: Советское радио, 1977.

Приложение Инструкция по использованию программного пакета “Теория электрической связи” (тэс) Общие положения

Программный пакет “Теория электрической связи” создан для использования совместно с лабораторным стендом по курсу “Теория электрической связи”. Пакет содержит программную реализацию ряда измерительных приборов: спектроанализатора, коррелятора, гистограммы (оценка плотности вероятности мгновенных значений сигнала) и подсчета числа ошибок с последующей оценкой их вероятности. Для работы программы требуется процессор не менее Celeron 300 МГц, 32 Мбайт оперативной памяти, звуковая карта, Windows 98 (рекомендуется SE).

Работа с компонентами пакета

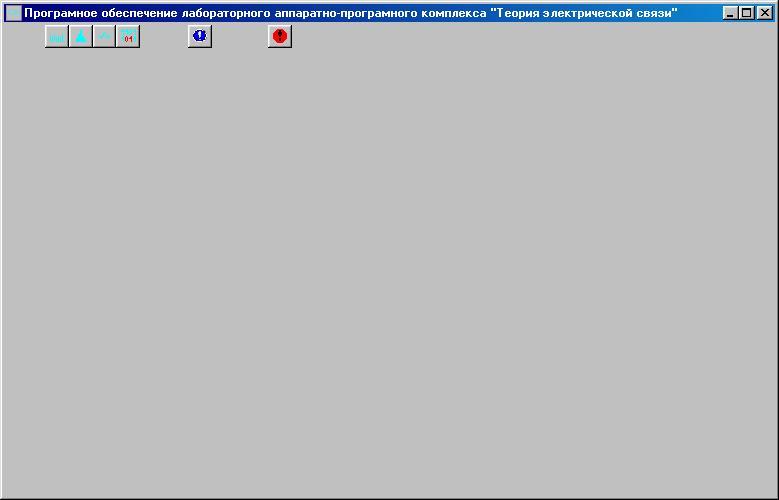

После загрузки программы появляется окно, изображенное на рис. П1.

Рис. П1

Вызов компонентов осуществляется с помощью клавиш на панели управления (рис.П1). Исследуемые сигналы следует подавать на входы А и Б стенда, причем уровень сигналов можно менять с помощью потенциометров, расположенных около соответствующих входов.

Спектроанализатор

Режим “Спектроанализатор” вызывается нажатием на кнопку 4 (рис. П2).

Рис. П2

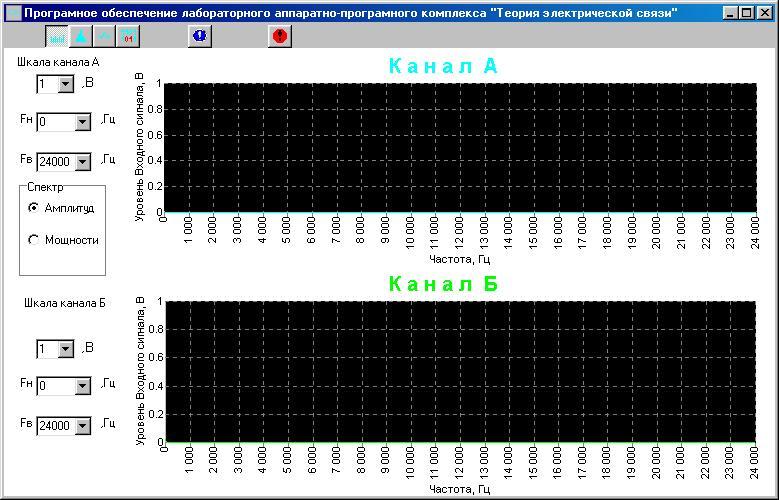

После нажатия на клавишу появляется окно, изображенное на рис. П3.

Рис. П3

В блоке управления шкалой А (Б) можно изменять масштаб, в котором будет изображен спектр сигнала. Первый предел напряжения – в вольтах. F_н и F_в – соответственно нижняя и верхняя граница по частоте (для канала Б – все то же самое). Сигналы для анализа подаются на соответствующие входы (А или Б), причем их амплитуду можно изменять с помощью потенциометров этих входов (эта регулировка может потребоваться в случаях, когда исследуемый сигнал превышает 0,7 В и появляется перегрузка на входе).
