Лабораторна робота № 3

Тема: Дослідження роботи LC фільтрів верхніх частот

Мета: Експериментальне дослідження амплітудно-частотних характеристик одноланкового фільтру верхніх частот

	а)	б)	в)

Рис. 7.1. Схеми Г-обр. (а), Т-обр. (б), П-обр. (в) пасивних LC ФВЧ

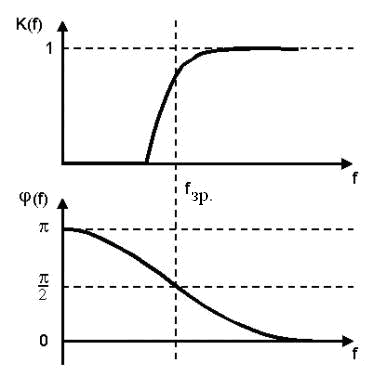

Рис. 7.2. АЧХ і ФЧХ фільтра верхніх частот

Хід роботи:

На рис. 7.4 та 7.5 відповідно, наведено схему та амплітудно-частотну характеристику (АЧХ) одноланкового фільтра верхніх частот, на рис. 7.6 та 7.7 – дволанкового. Параметри елементів одноланкового фільтра розраховуються, виходячи з необхідної частоти зрізу f₀ і прийнятого хвильового опору ρ. У розглянутому прикладі маємо при та :

		(7.1)
		(7.2)

Зміна частоти вхідного сигналу в схемі здійснюється за допомогою функціонального генератору, що дозволяє отримати на екрані «віртуального» плоттера АЧХ.

З порівняння рис. 7.6 і 7.7 випливає, що в разі дволанкового фільтра в порівнянні з одноланковим, вдається отримати характеристику з більш крутим фронтом.

Рис. 7.3 Схема одноланкового ФВЧ

Завдання на виконання лабораторної роботи.

– Побудувати АЧХ одноланкового фільтру нижніх частот при параметрах, зазначених на схемі рис. 7.3

– Змінити значення хвильового опору (наприклад, прийняти ), розрахувати нові значення ємності С й індуктивності L, внести відповідні зміни в схему і побудувати нові АЧХ.

– Визначити, як зміна значень впливає на АЧХ.

– Змінити значення частоти зрізу (наприклад, прийняти ), розрахувати нові значення ємності С й індуктивності L, внести відповідні зміни в схему і побудувати нові АЧХ.

Лабораторна робота № 4

Тема: Дослідження роботи LC фільтрів нижніх частот

Мета: Експериментальне дослідження амплітудно-частотних характеристик одноланкового і дволанкового фільтрів нижніх частот

	а)	б)	в)

Рис. 8.1. Схеми Г-обр. (а), Т-обр. (б), П-обр. (в) пасивних LC ФНЧ

Рис. 8.2. АЧХ і ФЧХ фільтра низьких частот

Хід роботи:

На рис. 8.4 та 8.5 відповідно, наведено схему та амплітудно-частотну характеристику (АЧХ) одноланкового фільтра нижніх частот, на рис. 8.6 та 8.7 – дволанкового. Параметри елементів одноланкового фільтра розраховуються, виходячи з необхідної частоти f₀ зрізу і прийнятого хвильового опору ρ. У розглянутому прикладі маємо при та :

		(8.1)
		(8.2)

Зміна частоти вхідного сигналу в схемі здійснюється за допомогою функціонального генератора, що дозволяє отримати на екрані «віртуального» плоттера АЧХ.

З порівняння рис. 8.5 і 8.7 випливає, що в разі дволанкового фільтра в порівнянні з одноланковим, вдається отримати характеристику з більш крутим фронтом.

Рис. 8.4 Схема одноланкового ФНЧ

Завдання на виконання лабораторної роботи.

– Побудувати АЧХ одноланкового фільтру нижніх частот при параметрах, зазначених на схемах рис. 8.4

– Змінити значення хвильового опору (наприклад, прийняти ), розрахувати нові значення ємності С й індуктивності L, внести відповідні зміни в схему і побудувати нові АЧХ.

– Визначити, як зміна значення впливає на АЧХ.

– Змінити значення частоти зрізу (наприклад, прийняти ), розрахувати нові значення ємності С й індуктивності L, внести відповідні зміни в схему і побудувати нові АЧХ.
