Лабораторная работа №5 по дисциплине

«Схемотехника телекоммуникационных устройств: аналоговые устройства»

"Источник опорного тока и каскодная схема формирования

постоянного смещения"

Вариант 16

Ввод схемы формирования постоянных потенциалов по варианту

Рисунок 1 – Электрическая схема источника опорных потенциалов

Моделирование схемы и подбор параметров транзисторов с целью получения требуемых рабочих характеристик

№ варианта	W1	I1	Vnl
16	24	20	0.95

Таблица 1: Вариант

1. Задать ток в источнике опорного тока по варианту по варианту.

Для установления тока по варианту, будем варьировать сопротивление резистора. Проведем параметрический анализ (для более точных результатов был выполнен повторный анализ)

Рисунок 2 – Результат параметрического анализа

Рисунок 3 – Установление тока через резистор

Рисунок 4 – Приближение рисунка 4

2. Установить значения напряжений в выходных узлах (vbn2, vbp2) по варианту

Для установки значения по варианту в узле vbn2, будем варьировать ширины n-канальных транзисторов, заданных переменной wtn. Для этого воспользуемся параметрическим анализом

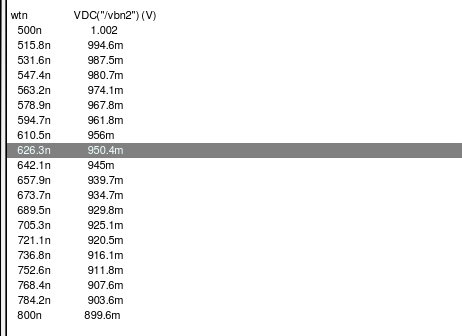

Рисунок 5 – Результаты параметрического анализа для vbn2

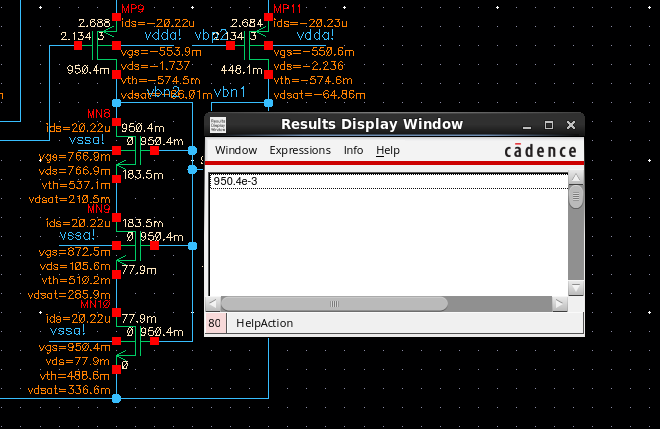

Рисунок 6 – Результаты моделирования с wtn = 626.3n

Для установки значения по варианту в узле vbр2, будем варьировать ширины p-канальных транзисторов, заданных переменной wtp. Значение напряжения по варианту в узле vbр2 должно быть =2.05 В

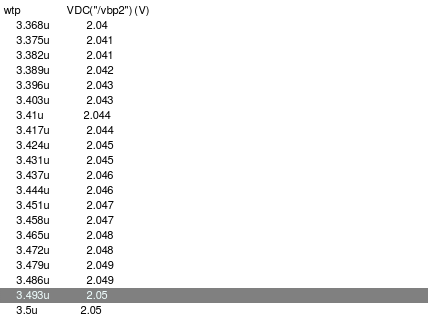

Рисунок 7 – Результаты параметрического анализа для vbp2

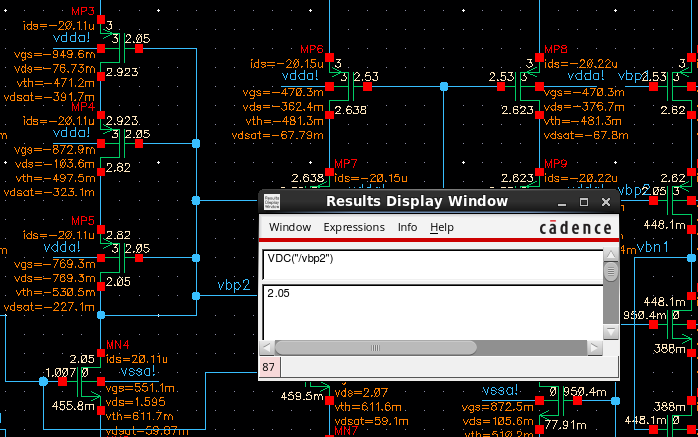

Рисунок 8 – Результаты моделирования с wtp = 3.5u

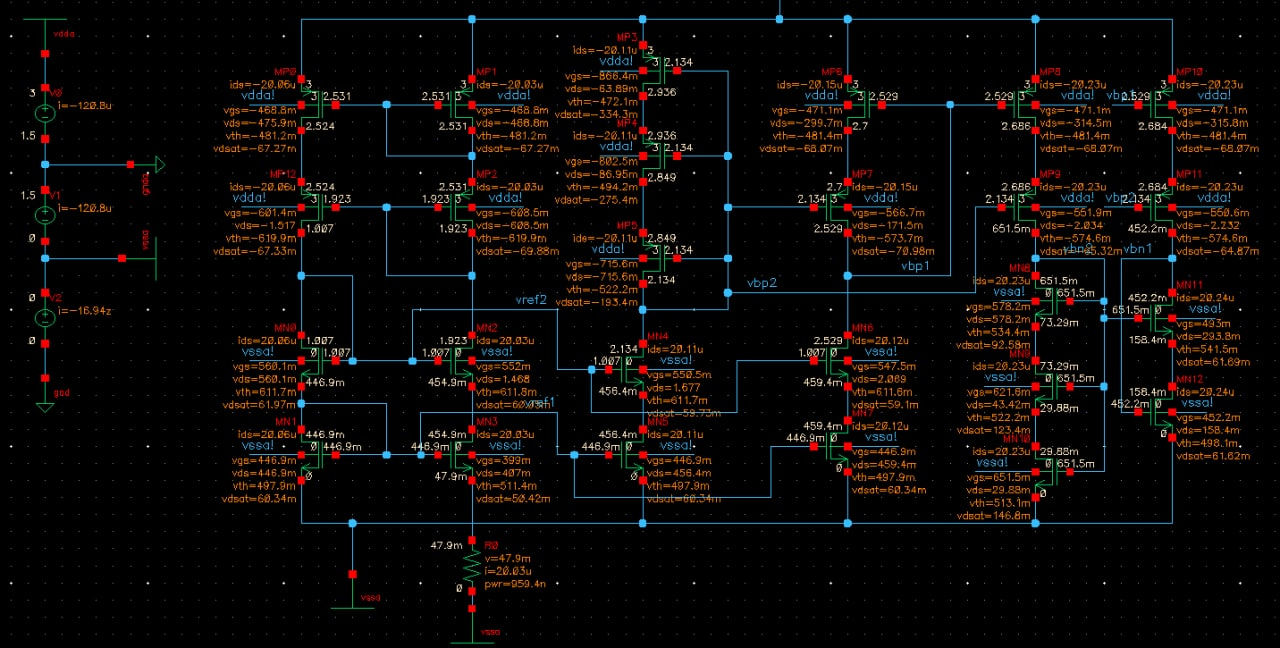

Рисунок 9 – Общая схема, где видно, что значения напряжений в узлах vbn2 и vbp2 совпадают со значениями по варианту

Вывод

При выполнении данной лабораторной работы было проведено моделирование источника опорного тока и каскодного источника смещений. Также были подобраны параметры транзисторов, чтобы работа схемы отвечала требованиям по заданию.
