Испытания на помехоэмиссию проводятся, как правило, в безэховой камере (БЭК), где в соответствии со стандартом предварительно поле калибруется для обеспечения плоскостной однородности. При этом в диапазоне до 1 ГГц стандартом допускается отклонение значения напряженности поля от 0 до +6 дБ (не более +10 дБ для 3% частот). Значения напряженности для 75% точек должны быть в заданных пределах. В результате калибровки поля формируется файл, содержащий информацию об уровне выходного сигнала радиочастотного генератора для требуемого диапазона частот и двух поляризаций излучающей антенны: это – индивидуальная характеристика испытательного оборудования , которая обусловлена рядом факторов,– типом БЭК, типом и расположением антенны, радиопоглощающего материала, типом и длиной радиочастотных кабелей и др. Потому ИТС в различных БЭК может подвергаться воздействию радиочастотных полей, отличающихся в отдельных точках в несколько раз по величине.
При испытаниях на помехоустойчивость без мониторинга внутреннего состояния компонентов блока питания ИТС, как правило, не выявляется несоответствие требованиям стандарта. Однако при иной программе-методике испытания, предполагающей дополнительный мониторинг внутреннего состояния, иногда обнаруживается перегрев компонентов. Для обнаружения таких случаев в военных стандартах применяются комбинированные испытания: например, вибрационные испытания летательных аппаратов могут проводиться при различных климатических условиях; изменение температуры изменяет размеры деталей, что приводит к изменению резонансных частот и т.д.
2 Какие виды испытаний на помехоустойчивость вы знаете?
Испытания ТС на помехоустойчивость проводят во время разработки ТС и при приемочных, приемосдаточных, периодических, типовых и сертификационных испытаниях.

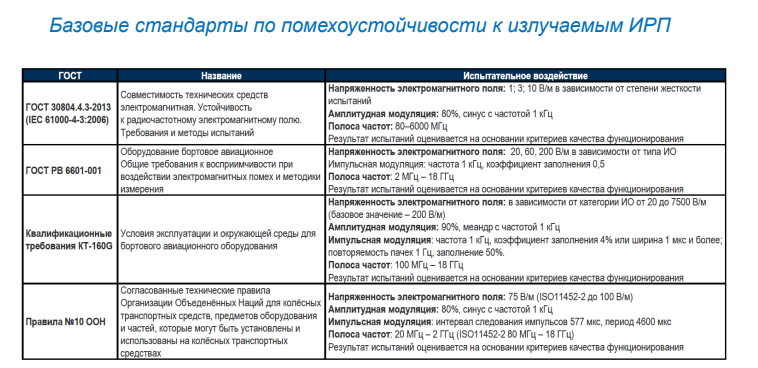

3 Основной стандарт, регламентирующий средства и методы оценки помехоустойчивости гражданской продукции к излучаемым радиопомехам?
ГОСТ IEC 61000-4-3-2016
4 Какие критерии применяются при оценке соответствия объекта испытаний требованиям помехоустойчивости к излучаемым ИРП?
5 На каких частотах регламентированы нормы помехоустойчивости к излучаемым ИРП?

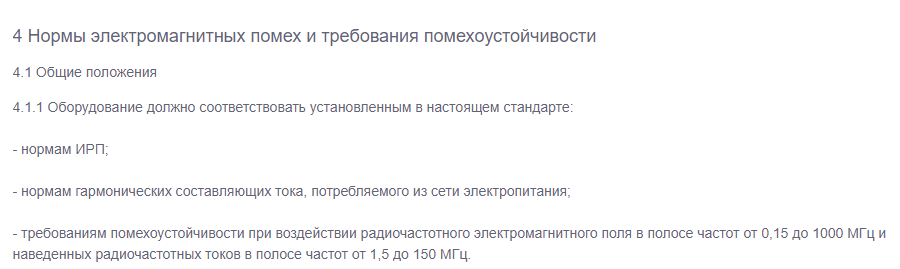

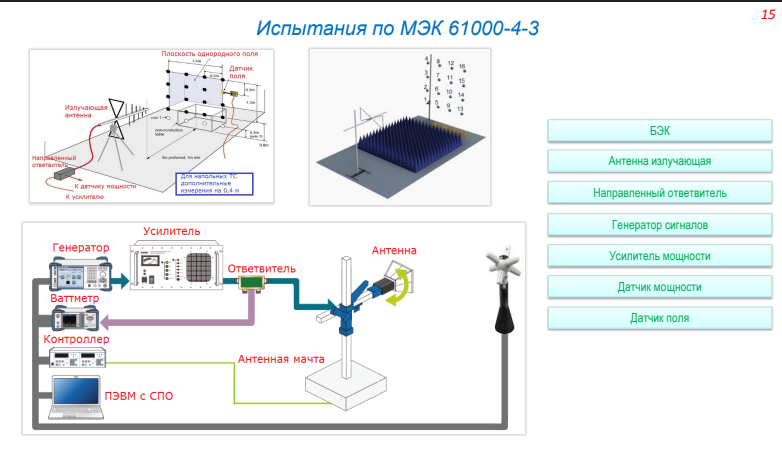

6 Какие технические средства и устройства необходимы для проведения испытаний на ЭМС в части помехоустойчивости к излучаемым ИРП? Опишите назначение каждого из них.
БЭК - Экранированное помещение, покрытое радиочастотными поглотителями для уменьшения отражений от внутренних поверхностей.
Излучающая антенна - Преобразователь, который либо излучает электромагнитную энергию источника сигнала в пространство, либо воспринимает распространяющееся электромагнитное поле, преобразовывая его в электрический сигнал.
Направленный ответвитель - устройство для ответвления части электромагнитной энергии из основного канала передачи во вспомогательный
Генератор сигналов - обеспечивающий(е) перекрытие полосы частот, представляющей интерес, и амплитудную модуляцию сигнала синусоидальным напряжением частотой 1 кГц при глубине модуляции 80%. Усилитель мощности – для усиления радиочастотного сигнала, немодулированного и модулированного) и обеспечения создания излучающей антенной испытательного поля необходимой напряженности
Датчик мощности - для преобразования активной мощности
Датчик поля - для измерения напряженности поля
7 Допускается ли применение штыревых, рамочных, рупорных антенн при испытаниях на помехоустойчивость к излучаемым ИРП? Обоснуйте свой ответ.
Применяются биконические, логопериодические, рупорные и волноводные антенны. Антенна должна иметь линейную поляризацию. Она должна быть ориентирована так, чтобы можно было провести измерения при соответствующей поляризации поля.
8 Допускается ли оценка помехоустойчивости объекта испытаний к излучаемым ИРП при горизонтальной поляризации поля?
Да, допускается
9 В каком угловом секторе необходимо вращать объект испытаний при оценке помехоустойчивости объекта испытаний к излучаемым ИРП?
10 Каким критериям должна удовлетворять площадка для испытаний на помехоустойчивость к излучаемым ИРП?
Открытая измерительная площадка должна быть ровной и свободной от строений, деревьев, кустов, воздушных проводов и других предметов, а также от подземных кабелей, трубопроводов и т. д. за исключением тех. которые необходимы для обеспечения функционирования испытуемого ТС. Измерительная площадка должна быть оборудована проводящей поверхностью (пластиной заземления), выполненной из металла, которая должна выступать не менее, чем на 1 м за контур испытуемого ТС и наибольшую антенну, и закрывать полностью всю площадь между испытуемым ТС и антенной. Для альтернативной измерительной площадки расстояние от поверхности радиопоглощаюшего материала до контура испытуемого ТС и антенны должно составлять не менее 1 м. Измерительная площадка соответствует условиям, необходимым для измерения напряженности поля ИРП.
