Лабораторная работа №2 по дисциплине

«СБИС для телекоммуникаций»

«Компаратор»

Вариант 2

Таблица 1 – Вариант

№ Варианта	Wa, мкм	Wg, мкм	Wb, мкм	∆Wg1, мкм
2	15	5	15	3

Ввод схемы компаратора в редакторе Schematics

Для варианта №2 рассматривается рассогласование входных транзисторов регенеративной ячейки.

Рисунок 1 – Электрическая схема компаратора

Рисунок 2 – Cимвол, включающий компаратор

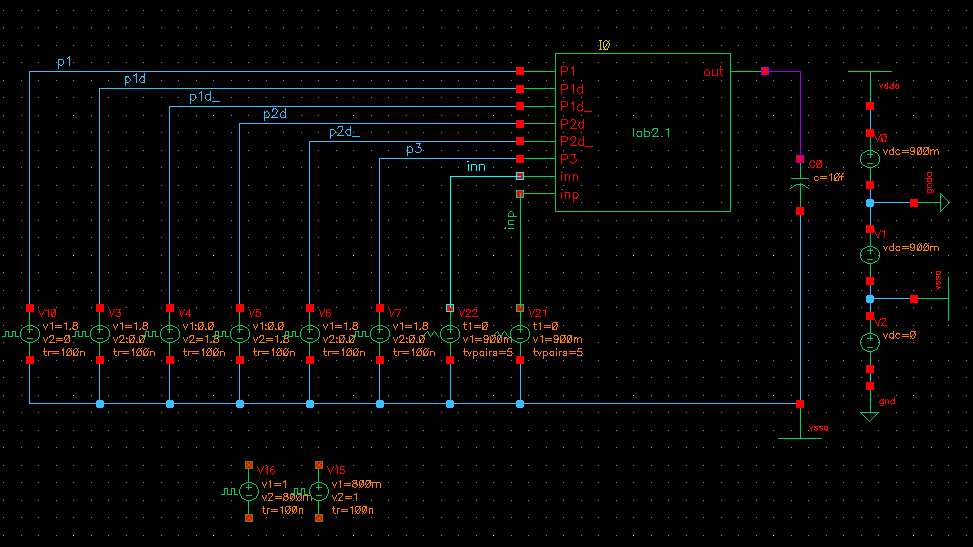

Рисунок 3 – Схема для моделирования

Рисунок 4 – Схема для моделирования с рассогласованием

Рисунок 5 – Временная диаграмма тактирующих сигналов P1, P1d, P1D_ в одном окне с разделёнными графиками

Рисунок 6 – Временная диаграмма тактирующих сигналов P2d, P2d_,P3 в одном окне с разделёнными графиками

Рисунок 7 – Временная диаграмма inp, inn, out

Рисунок 8 – Временная диаграмма inp, inn, out с рассогласованием

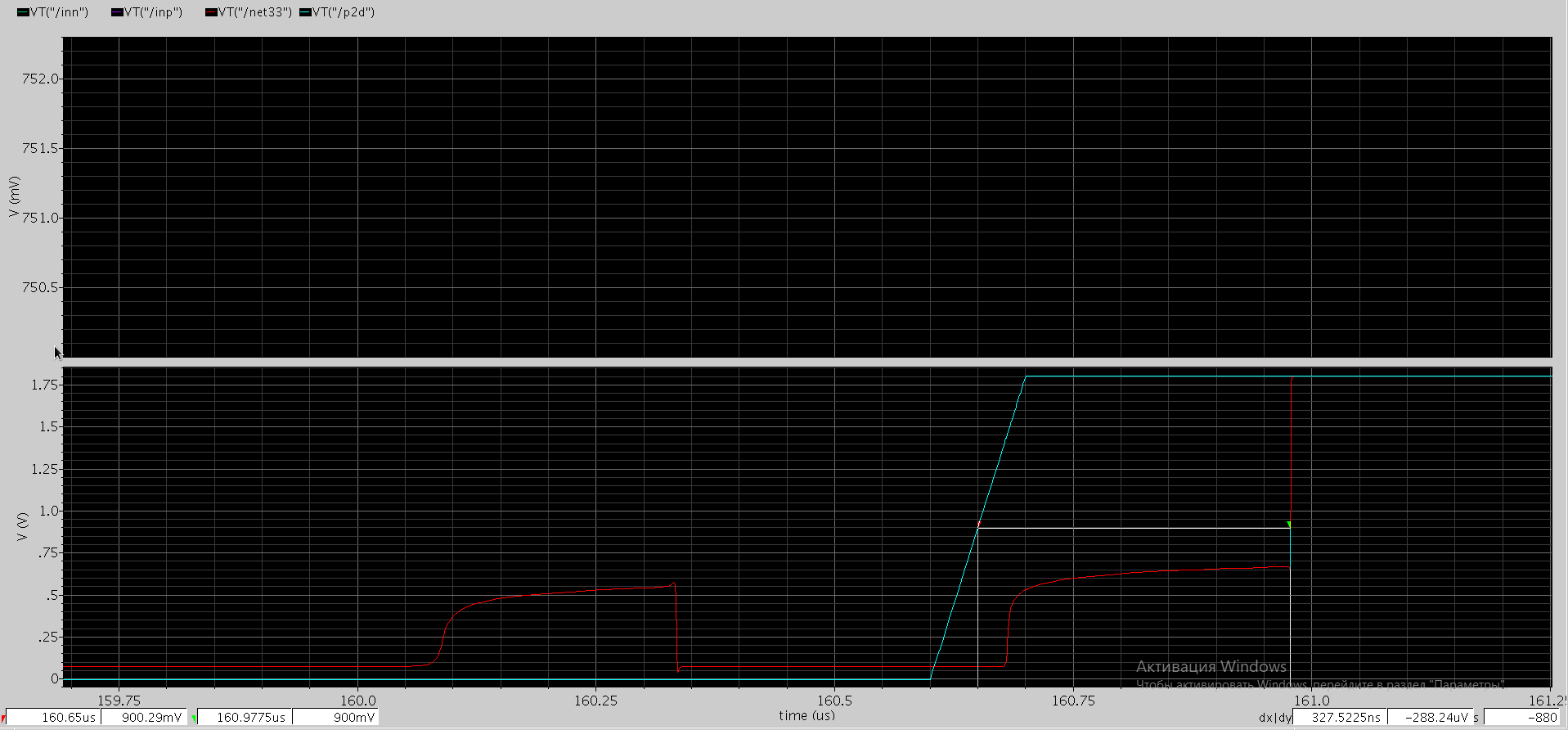

Рисунок 9 – Увеличенные принтскрины при измерении задержки срабатывания при inn > inp с маркерами на времени задержки

Рисунок 10 – Увеличенные принтскрины при измерении задержки срабатывания при inn > inp с маркерами на времени задержки с рассогласованием

Рисунок 11 – Увеличенные принтскрины при измерении задержки срабатывания при inn < inp с маркерами на времени задержки

Рисунок 12 – Увеличенные принтскрины при измерении задержки срабатывания при inn < inp с маркерами на времени задержки с рассогласованием

Рисунок 13 – Полная временная диаграмма для измерения порога

Рисунок 14 – Полная временная диаграмма для измерения порога с рассогласованием

Рисунок 15 – Масштабированный принтскрин выхода компаратора в момент начало работы при inn > inp с маркерами на времени срабатывания

Рисунок 16 – Масштабированный принтскрин выхода компаратора в момент начало работы при inn > inp с маркерами на времени срабатывания с рассогласованием

Рисунок 17 – Масштабированный принтскрин выхода компаратора в момент начало работы при inn < inp с маркерами на времени срабатывания

Рисунок 18 – Масштабированный принтскрин выхода компаратора в момент начало работы при inn < inp с маркерами на времени срабатывания с рассогласованием

Задержка нс	Порог мВ	Задержка нс	Порог мВ	Задержка нс	Порог мВ	Задержка нс	Порог мВ
inn>inp	inn>inp с расс	inn<inp	inn<inp с расс	inn>inp	inn>inp с расс	inn<inp	inn<inp с расс
327.226	327.528	326.81	326.81	6.34	6.32	6.29	6.28

Вывод

В данной лабораторной работе была исследована работа компаратора и построены временные диаграммы шести различных сигналов, входные и выходной сигналы, а также задержки и порог срабатывания компаратора при значении inn > inp и inn < inp. Для начала ширины транзисторов были определенного значения, потом с внесением некоторых коррективов для исследования рассогласования. Полученные измерения показали, что рассогласование вносит незначительные изменения в выходные значения схемы компаратора.
