.docxЗадание на семестр
по курсу «СБИС для ТКС»
Первый этап
Таблица 1. Данные варианта
№ |
Архитектура |
Разрядность, бит |
Частота дискретизации, не менее |
ENOB, бит, не менее |
Ток потребления, не более |
Fully differential |
5 |
SAR |
9 |
50 кГц |
8 |
0,9 мА |
Да |
Теория
АЦП SAR состоит из трех основных частей: цифро-аналогового преобразователя и S&H, компаратора и логики SAR. Прежде чем углубляться в характеристики устройств, входящих в состав АЦП последовательного приближения, давайте разберемся, как выполняется преобразование с помощью алгоритма последовательного приближения с учетом архитектуры, показанной на рис. 1. Преобразование выполняется в течение нескольких тактов, начиная с MSB. Информация, полученная в каждом тактовом периоде, затем используется для генерации следующего значимого бита. В начале преобразования входное напряжение измеряется схемой S&H. На следующем шаге определяется старший бит, сравнивая дискретизированное напряжение с половиной диапазона полной шкалы. Опорное напряжение компаратора обеспечивается ЦАП, управляемым логической схемой. В зависимости от выхода компаратора старший бит будет равен «0» или «I», и он будет сохранен в регистре SAR в логической схеме. Из оценки MSB можно определить, в какой половине бинарного дерева поиска должно быть установлено следующее опорное напряжение. Фактически это означает, что дискретизированный сигнал сравнивается с V/4 или 3V/4 соответственно. Эта процедура повторяется для каждого бита до младшего разряда.
Следующие подразделы посвящены описанию блоков, образующих АЦП последовательного приближения, на основе топологий, найденных в литературе.
Устройство выборки и хранения – схема, запоминающая напряжение на входе в определённый момент времени. Устройство, представленное на схеме АЦП, получает два информационных сигнала на негативный и позитивный вход соответственно, а также управляющий сигнал. Управляющий сигнал представляет собой тактовый сигнал, который при переходе по фронту через 0 запоминает напряжения информационных сигналов. На выходы поступает разность этих напряжений. Таким образом, устройство выборки и хранения, представленное на схеме, фиксирует значения напряжений поступающих на него информационных сигналов в определённые моменты времени, и подаёт на выход их разность.
Компаратор имеет три входа (два для сигналов и тактовый) и один выход для результирующего сигнала. Компаратор работает следующим образом: по фронту тактового сигнала происходит сравнение входных сигналов, при наличии на инверсном входе -1 и на неинверсном +1, на выходе устанавливается 1, во всех остальных случаях устанавливается -1.
Реализация

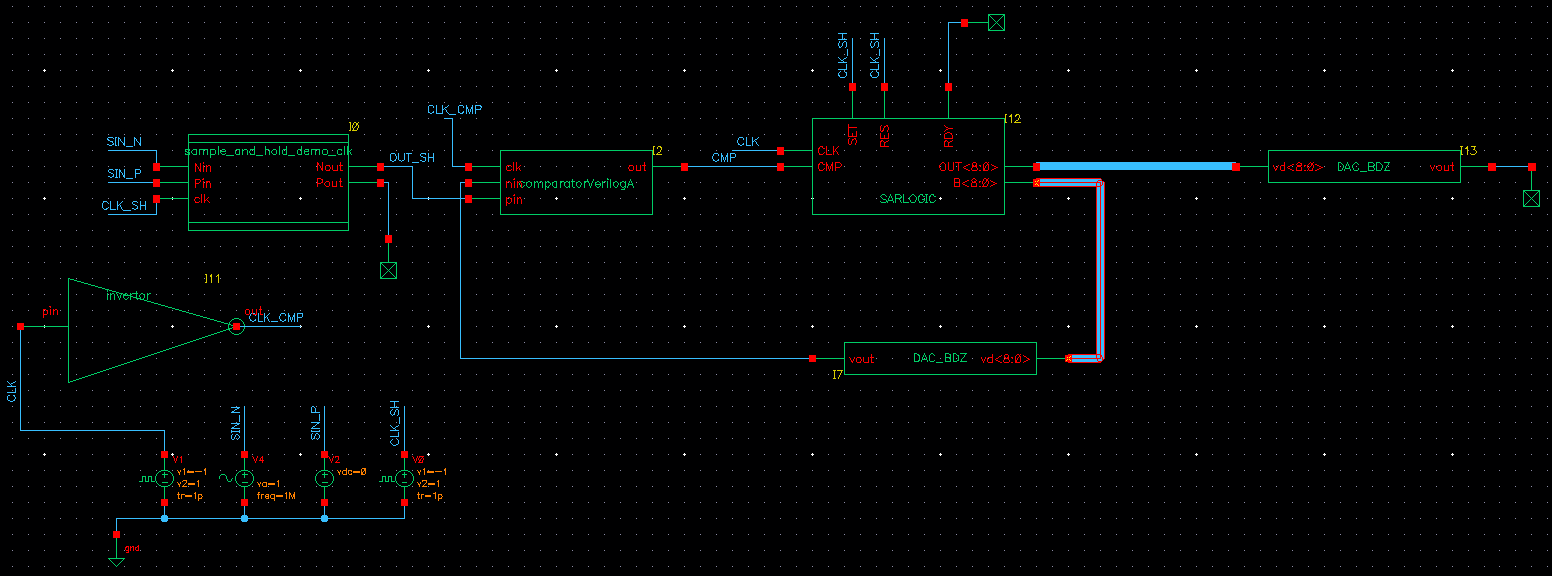

Рисунок 1 – Схема SAR АЦП

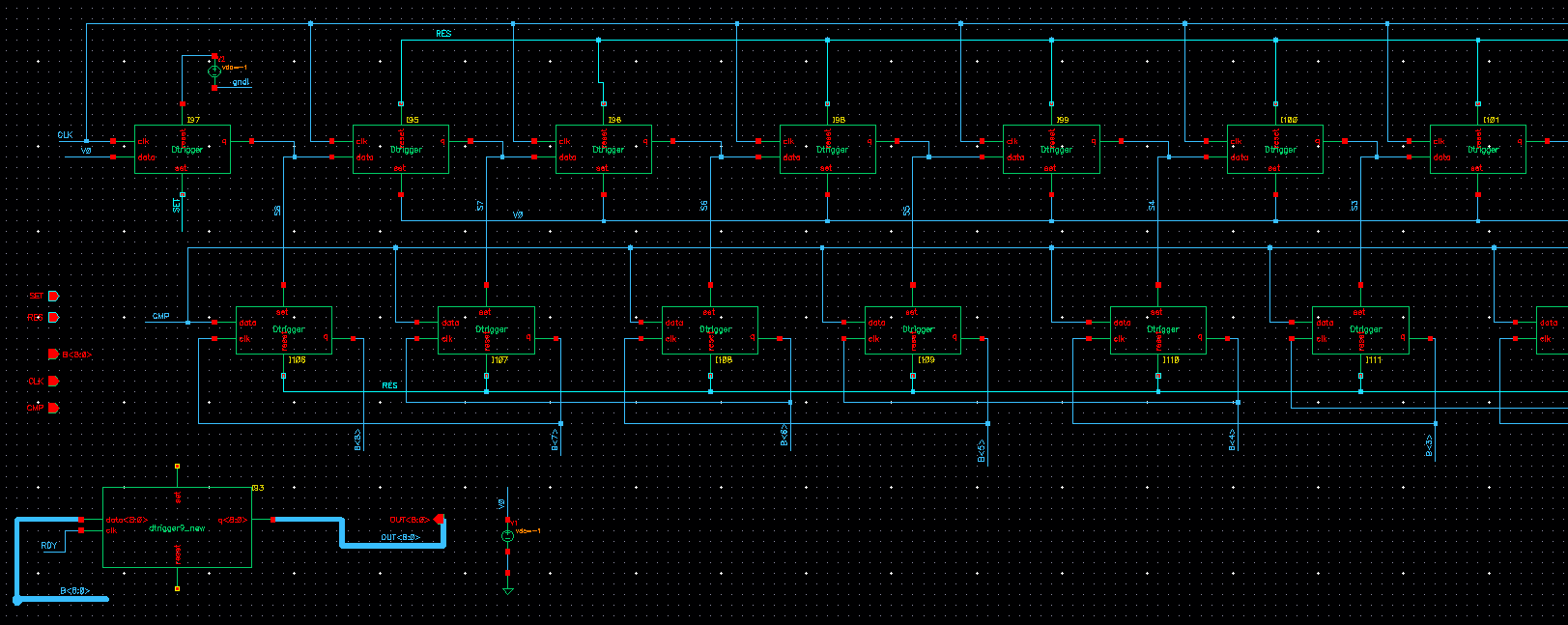

Рисунок 2 – Схема SAR-логики часть 1

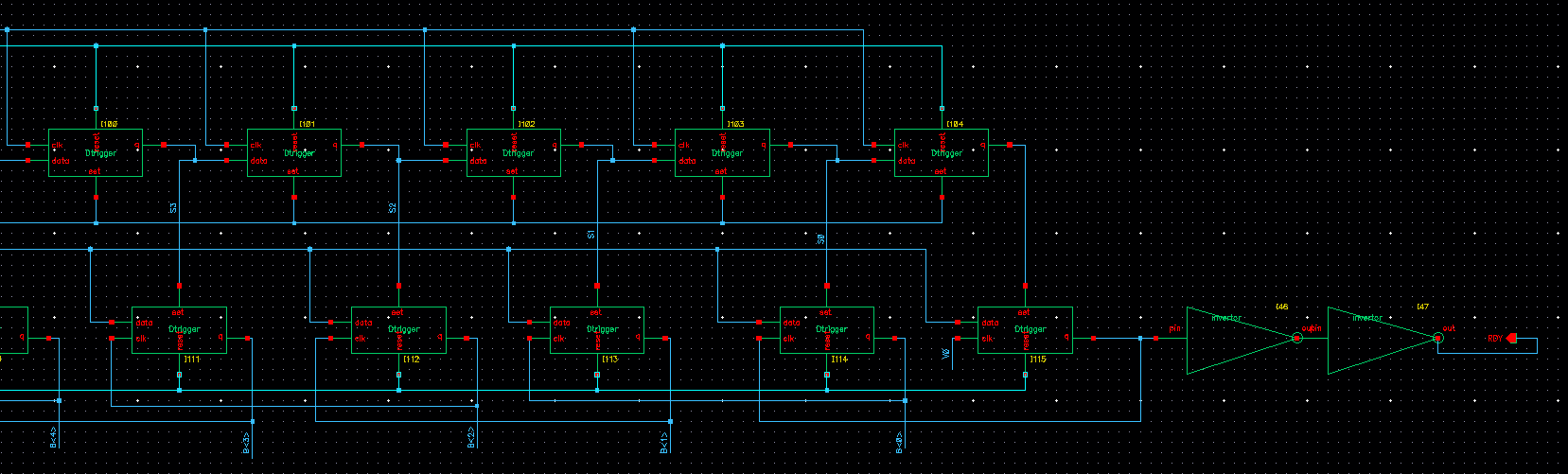

Рисунок 3 – Схема SAR-логики часть 2
Рисунок 4 – Результат работы схемы выборки и хранения

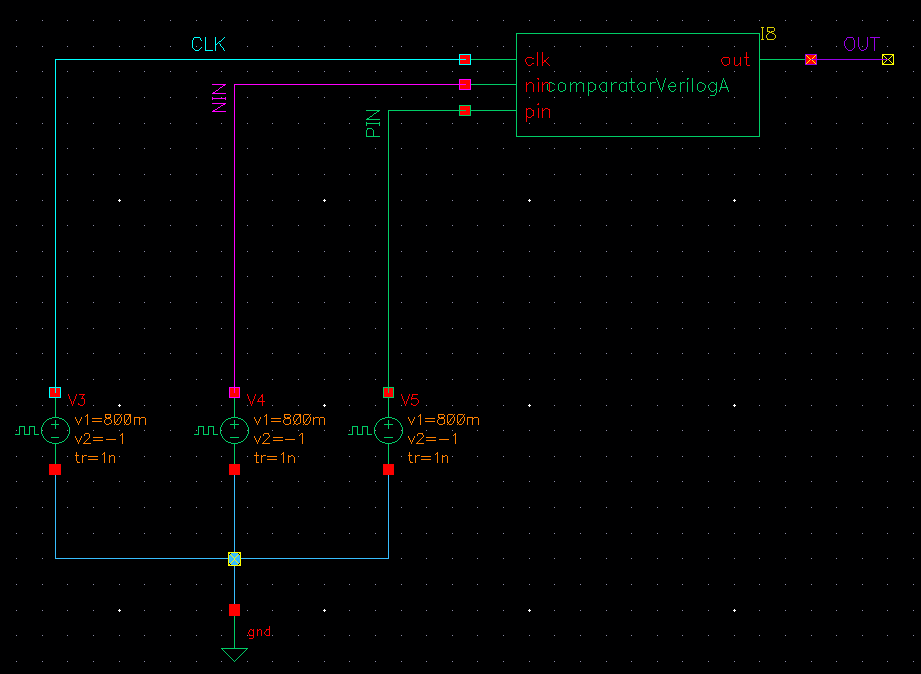

Рисунок 5 – Схема тестирования компаратора

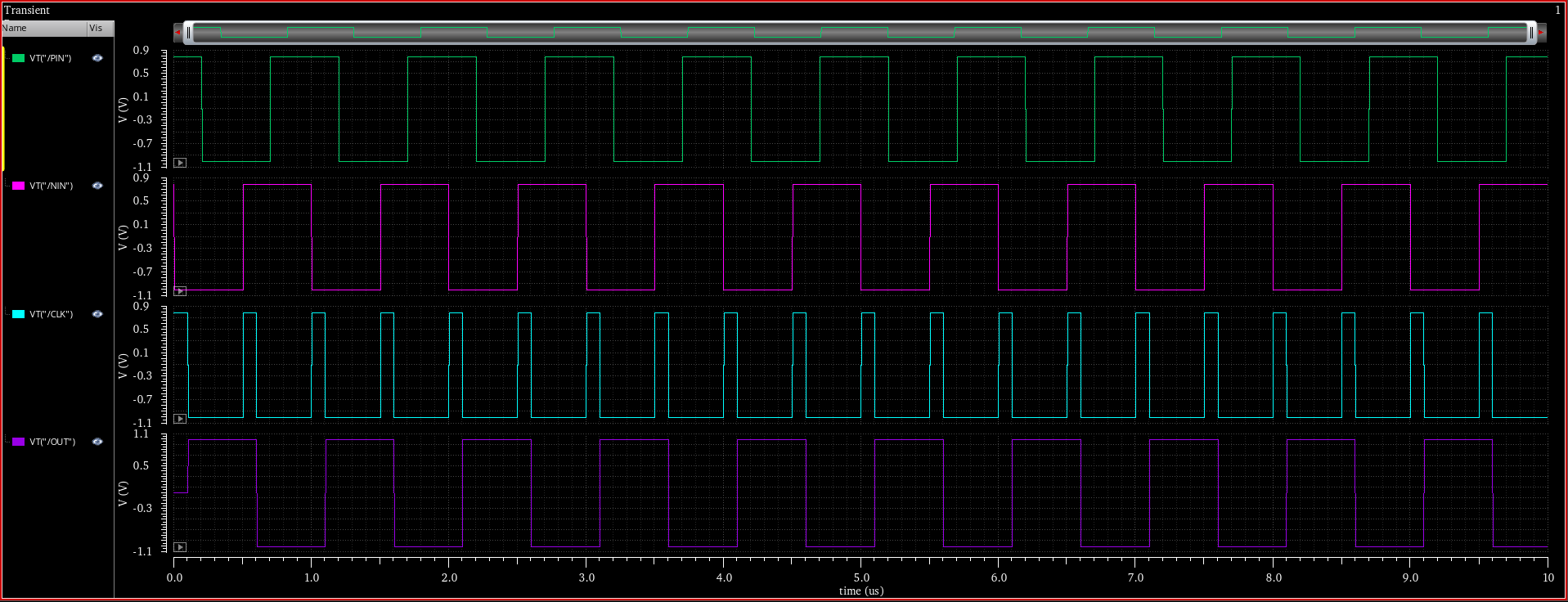

Рисунок 6 – Результат тестирования схемы компаратора
Вывод
В ходе выполнения первого этапа задания на семестр нами была создана модель АЦП на макромоделях Verilog-a. А именно: были созданы блоки схемы выборки и хранения, компаратора. SAR-логика была собрана на макромоделях д-триггеров. Результаты работы показали, что схема выборки и хранения и компаратор работают исправно, а в SAR-логике происходит сбой на одном из этапов работы.
