Минобрнауки России

Федеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет

«Московский институт электронной техники»

Лабораторная работа №1 по дисциплине

«Синхронизация в высокоскоростных сетях передачи данных»

«Математическая модель цифровой системы связи»

Вариант 3

Цель работы: Исследование параметров системы связи при отсутствии тактовой синхронизации и синхронизации по несущей частоте

Вариант

f_T, Гц

f_C,кГц

Тип модуляции

К

3

50

0.5

8PSK

8

Таблица 1 – Данные по варианту

Для выполнения данной лабораторной работы была собрана схема цифровой системы связи.

Период символа в блоке Repeating Sequence Stair обратен частоте и равен 1/50 с. Частота несущей согласно варианту установлена равной 0.5 кГц. Мнимая часть сигнала перемножается с синусойдой, задержанной на /2.

На рисунке 1 представлена модель связи, содержащая источник сигнала, модулятор и демодулятор, генераторы несущей частоты, фильтры

Рисунок 1 – Цифровая система связи

Далее представлены рисунки снятые поочерёдно с каждого блока всей схемы:

Рисунок 2 – Сигнал до и после умножения на несущую действительной части

Рисунок 3 – Кодовая последовательность после демодуляции и исходная кодовая последовательность

Видно небольшое смещение по времени, так как некоторые элементы схемы вносят задержки

Рисунок 4 – Сигнал до модуляции и после модуляции

Рисунок 5 – Глазковая диаграмма

У принятого сигнала ошибок нет, это можно увидеть в блоке вычисления ошибок, данные которого выведены на дисплей. В блоке вычисления ошибок есть поправка на задержку принятого сигнала.

Рисунок 7 – Траектория сигнала

Нормальная траектория для случайной информационной последовательности с 8- PSK модуляцией. На графике чётко видны 8 точек.

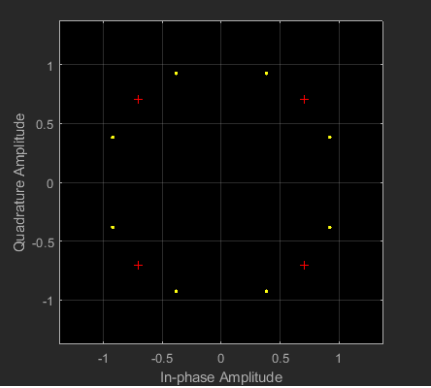

Рисунок 9 – Сигнальное созвездие

Вывод: в данной лабораторной работе была построена и исследована модель цифровой системы связи в среде Matlab/Simulink, которая включает в себя источник информации, модулятор, демодулятор, косинусные фильтры и др.вспомогательные блоки. Модель цифровой системы связи работоспособна, на сигнальном созвездии чётко видны восемь точек, что соответствует заданному типу модуляции.
