8.2.3 Выбор изоляторов

В ОРУ 35 кВ применяются опорные и подвесные изоляторы. Для крепления проводов применяются подвесные и натяжные гирлянды. Количество изоляторов ПС-6А в подвесной гирлянде 4шт, а в натяжной гирлянде на один больше – 5 штук. – /9/

Опорные изоляторы выбираются:

1. по номинальному напряжению;

2. по допустимой нагрузке.

Выбор по номинальному напряжению:

U_уст≤U_ном. (45)

Выбираем изолятор типа ШФ – 35.

Выбор по допустимой нагрузке:

F_расч≤F_доп, (46)

где F_расч– сила, действующая на изолятор;

F_доп– допустимая нагрузка на головку изолятора.

F_доп= 0,6F_разр, (47)

где F_разр– разрушая нагрузка на изгиб.

При горизонтальном расположении изоляторов сверх фаз:

, (48)

где i_уд⁽³⁾– ударный ток при трехфазном к.з;

l– длина пролета между опорными изоляторами, м;

α – расстояние между фазами, м;

К_h– поправочный коэффициент на высоту шины.

.

F_разр= 300 н.м

12. < 300

Условие выполняется.

8.2.4 Выбор разъединителей

Выбор разъединителей производится:

4. по конструктивному исполнению и роду установки;

5. по напряжению установки;

6. по току;

Проверяются разъединители:

3. на электродинамическую стойкость;

4. на термическую стойкость.

Выбираем разъединители типа:

РНДЗ – 1 – 35/1000;

РНДЗ – 2 – 35/1000.

Привод ПР – ?? – /2/

Результат выбора и проверки заносим в таблицу 10.

Таблица 10 – Выбор и пр оверка разъединителя.

Условия выбора и проверки	Расчётные данные	Технические данные	При меча ние
U уст ≤ U ном I расч max ≤ I ном I уд ≤ i пр.с В к ≤ I пр т2 t т	U уст = 35 кВ I расч max = 106 A I уд = 6,8 кА В к.р = 1,17 кА2 с	U ном = 35 кВ I ном = 1000 А i дин.ст = 63 кА Вк=I пр,т∙t =252∙1 = 625 кА2 с	/2/

Условие выбора и проверки выполняется.

5. Выбор ограничителей перенапряжения

ОПН выбирают:

1. по типу;

2. месту установки;

3. по напряжению установки.

Изоляцию оборудования напряжения 35 кВ следует защищать вентильными разрядниками серии ОПН - /9/.

Выбираем ОПН-У – 35/38,5. Место установки, перед выключателями.

8.2.6 Выбор трансформатора тока

В цепи масленого выключателя применяем трансформатор тока входящий в комплект с выключателем ВБНК-35 «Тура»

Выбор его сводится к выбору тока первичной обмотки:

I_{1 ном}≥I_расч, (49)

300 > 106 А

Условие выполняется.

I_{1 ном}= 300 А – указывается в каталоге выключателей.

8.2.7 Выбор трансформатора напряжения

Выбирается:

5. по напряжению установки;

6. по конструкции и схеме соединения обмоток;

7. по классу точности;

8. по вторичной нагрузке.

Применяем трансформатор напряжения НАМИ-35 УХЛ1

НАМИ-35 –трехфазный антирезонансный масляный трансформатор напряжения.

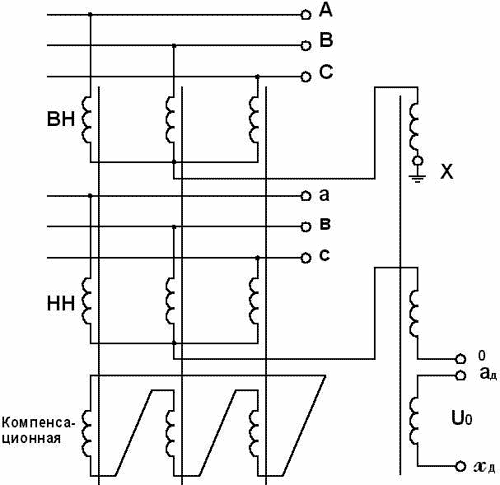

Схема соединения обмоток трансформатора напряжения показана

на рисунке 9.

Рисунок 9 – Схема соединения обмоток трансформатора напряжения

НАМИ-35

К трансформатору напряжения подключается релейная защита, классом точности 3 с S_ном= 600 ВА.

3. Выбор оборудования на стороне 10 кВ
