8.1.7 Выбор трансформатора напряжения
Выбирается:
по напряжению установки;
по конструкции и схеме соединения обмоток;
по классу точности;
по вторичной нагрузке.
Применяем трансформатор напряжения НАМИ-110 УХЛ1
НАМИ-110 –электромагнитный антирезонансный однофазный трансформатор напряжения.
Схема соединения обмоток трансформатора напряжения показана
на рисунке 8.

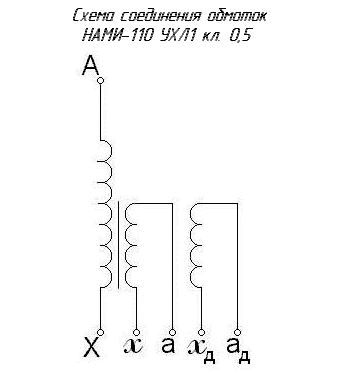

Рисунок 8 – Схема соединения обмоток трансформатора напряжения
НАМИ-110
К трансформатору напряжения подключается релейная защита, классом точности 3 с Sном= 1200 ВА.
Выбор оборудования на стороне 35 кВ
8.2.1 Выбор шин
В ОРУ 35 кВ применяются гибкие шины (АС). Сечение шин выбираем по экономической плотности тока.
(38)
где Iраб– рабочий ток на стороне ВН, А;
jэк– экономическая плотность тока, А/мм2.
Рабочий ток определяется
(39)
где Sр– расчетная мощность трансформатора, кВА.
.
Полученное сечение округляется до ближайшего стандартного значения F= 50 мм2.
Выбранное
сечение необходимо проверить по нагреву
в аварийном режиме, когда одна из цепей
отключена.
Iдл.доп>Iав, (40)
где Iдл.доп– длительно допустимый ток, для выбранного сечения линии, А;
Iав– аварийный ток, А.
(41)
Для АС – 50 мм2,Iдл.доп.= 210 А.
Условие (40) выполняется.
Проверяем шины на коронирование.
Условие проверки
1,07Emax0,9Еокр(42)
где Еmax– напряженность электрического поля около поверхности
нерасщепленного провода;
Еокр– критическая напряженность поля.
(43)
где Еокр– начальная критическая напряженность электрического поля, кВ/см;
m– коэффициент шероховатости поверхности провода;
rпр– радиус провода, см.
,
(44)
где Dср– среднее геометрическое расстояние между проводами фаз, см
Uн– линейное напряжение, кВ.
.
Условием проверки является :
1,07Emax0,9Еокр;
1,079,94 < 0,9 ∙ 35,5;
10,6 < 32.
Условие выполняется.
На термическое и электродинамическое действия токов короткого замыкания не проверяем шины, так как I(3)кз< 20 кА,I(3)кз= 3 кА.
Применяем гибкие шины, выполненные проводами АС.
8.2.2 Выбор и проверка высоковольтного выключателя
Аналогично выбору и проверке выключателя на 110 кВ.
Выключатели выбираются по:
назначению и роду установки;
конструктивному исполнению;
номинальному напряжению установки:
длительному току:
отключающей способности:
Включатели необходимо проверять на:
электродинамическую стойкость:
термическую стойкость:
Выбор и проверку
выключателя сводим в таблицу 9.
Таблица 9 – Выбор и проверка выключателя.
Условия выбора и проверки |
Расчётные данные |
Тип аппарата |
Технические данные |
При меча ние |
U уст ≤ U ном
I расч max ≤ I ном
I´´ ≤ I откл ном
I уд < i пр.с
В к ≤ I пр т2 t т |
U уст = 35 кВ
I расч max = 106 A
I´´ = 3 кA
I уд = 6,8 кА
В к.р = 1,17 кА2 с |
ВБНК-35-25/1600 |
U ном = 35 кВ
I ном = 1600 А
I откл ном = 25 кА
i дин.ст = 16 кА
Вк=I пр,т∙t =252∙3 = 1875 кА2 с |
/2/ |
Тип привода | ||||
Встроенный электромагнитный
|
Условие выбора и проверки выполняется.
