4 Разъединители.

        Высоковольтные разъединители предназначены для включения и отключения электроустановок (только без нагрузки!) и обеспечения видимого разрыва цепи. Разъединители применяют при любом напряжении внутри электроустановок, в КРУ и в открытых распредустройствах наружных установок. Разъединителями разрешается отключать ток 30 А при напряжении до 10 кВ, а также ток 5А до 35 кВ при замыкании на землю.

Разъединители выпускаются на номинальный ток  до 5000 А. Разъединители бывают одно-, двух-, трехполюсные; с заземляющими ножами и без них.

            По способу действия различаются: вертикально-рубящего типа, поворотного, штепсельного (втычного) типа, поступательного действия.

Маркировка разъединителей:

РВ(З) – вертикально-рубящего типа внутренней установки (с заземляющими ножами) – до 35 кВ.

РВП(З) – с поступательным движением внутренней установки.

РВФ(З) – с проходными изоляторами (для перехода в другое помещение)

РЛНД – линейный, наружной установки, двухколонковый поворотного типа (в горизонтальной плоскости) – до 500 кВ.

РПД – подвесной до 500 – 700 кВ.

РНВ(З) – наружной установки с вертикальным движением ножей.

Пример: РНД - 500/1000-УI – разъединитель наружной установки, двухколонковый, Uном=500 кВ, Iном = 1000 А, масса 6-7 т., габариты: высота – 6,4 м, ширина – 6 м.

В обозначениях разъединителей также применяются следующие буквы:

О – однополюсный, У – усиленная изоляция, Б – с механической блокировкой ножей, П – с рычажной передачей.

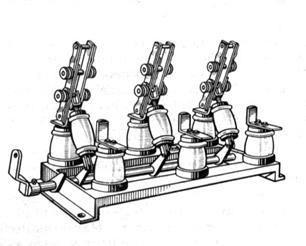

Рисунок 5 – Разъединитель трехполюсный вертикально-рубящего типа внутренней установки  РВФ 10/630

Выбор разъединителей производится:

- по напряжению

- по номинальному рабочему току

- по току термической стойкости в режиме КЗ

Приводы разъединителей. Для включения разъединителей применяются различные приводы, позволяющие производить коммутацию на определенном расстоянии.

- рычажный ПР-3; ПР-10; ПР-11 – применяются для разъединителей типа РВ, РВО, РЛВО, РВФ(З)

- двигательный (моторный) ПД-12

- рычажный для наружной установки – ПРН-1; ПРН-3.

3. Выключатели нагрузки.

Выключатели нагрузки предназначены для отключения электроустановок напряжением до 10 кВ под нагрузкой (но не при КЗ!) и для обеспечения видимого разрыва цепи. По конструкции похожи на разъединители, но с дугогасителными камерами, содержащими вкладыши из органического стекла.

Номинальный ток выключателя нагрузки – 400; 630 А.

Типы: ВНП-16, 17 – выключатель нагрузки с предохранителями. Гашение электрической дуги происходит за счет выделения газа при разложении вкладышей из органического стекла при действии электрической дуги.

Эти выключатели также называют автогазовыми. В некоторых выключателях применяют катушки магнитного дутья или дутье воздуха. Замена вкладышей производится через 150-200 отключений при токе 100 А, однако при токе 400                                                                                А – после 3-4 отключений.

Рисунок 6 – Общий вид КРУ с выключателем нагрузки ВНП и конструкция автогазового  выключателя нагрузки ВН – 10.

Привод выключателей –ручной, рычажный типа ПР; ПРА-17; (А – для дистанционного управления) ПЭ -11 – электромагнитный. В настоящее время находят применение вакуумные и элегазовые выключатели нагрузки отечественного и зарубежного производства, однако они не обеспечивают видимый разрыв цепи при отключении, поэтому при их использовании  необходимо применение разъединителей.
