Лекция 1 Акустическая обработка помещений

Две основные функции акустической обработки помещений — это поглощение и рассеивание звука.

Звукопоглотители могут быть подразделены на следующие группы:

• Пористые материалы (Коэффициенты звукопоглощения 0,5-0,95, растет от НЧ к ВЧ):

Наиболее популярны волокнистые поглощающие материалы, изготавливаемые из древесного волокна, минеральной ваты или стеклянного волокна на синтетическом связующем (AcousticWool, Ecophon, Heradesign, Rockwool, Isover и т.п.). Часто применяются плиты из акустического поролона волнообразной или пирамидальной формы (Mappysil, Vicoustic, Auralex и т.п.). К пористым материалам относятся также драпировки и ковры, применяемые для увеличения общего звукопоглощения на средневысоких и высоких частотах.

• Панельные (диафрагменные) поглотители (максимальное поглощение на резонансной частоте) для снижения резонансов. Панельный поглотитель представляет собой жесткий каркас-резонатор с замкнутым объемом воздуха, герметично закрытый гибкой и массивной панелью (мембраной). В качестве материала мембраны, обычно применяют листы фанеры или MDF с наклеенным с внутренней стороны слоем вибродемпфирующего материала. Во внутреннее пространство каркаса помещается эффективный пористый звукопоглощающий материал.

Калькулятор расчета:

http://www.acoustic.ua/forms/calculator6.html

Примерный расчет:

,

где F – центральная частота, S – глубина конструкции, - плотность материала гибкой герметичной панели. Рабочий диапазон 2 октавы. Звукопоглощающие наполнители из минеральной ваты снижают частоту и расширяют диапазон. Величина панелей – не менее стандартного листа акустического материала (60 см х 1 м 20 см)

• Конструкции с перфорированным покрытием, представляют собой деревянный каркас, смонтированный на поверхности стены или потолка, герметичный по краям. На каркасе закрепляется перфорированная панель из дерева, гипса или МДФ. Внутреннее пространство каркаса заполняется пористым звукопоглощающим материалом. Иногда вместо перфорированной панели применяется набор деревянных планок, между которыми оставляются зазоры.

Калькулятор расчета:

http://www.acoustic.ua/forms/calculator5.html

Примерный расчет для узких щелей:

,

где F – центральная частота, S – глубина конструкции, X - ширина зазора, Y – ширина планки, Z – толщина планки.

Для широких реальная частота ниже.

Грубый расчет оптимального расположения АС и слушателя для комнат:

http://www.acoustic.ua/forms/calculator1.html

http://www.acoustic.ua/forms/calculator2.html

http://www.acoustic.ua/forms/calculator3.html

http://www.acoustic.ua/forms/calculator4.html

Рассеиватели создают диффузное звуковое поле.

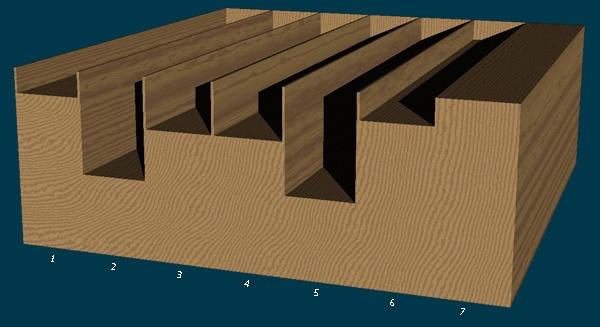

Расчет диффузора Шредера:

http://acoustic.ua/forms/SchDiff_out.html

По мат.: http://electrovoice.com.ua/articles.php?id=61
