Нулевая линия – линия, соответствующая номинальному размеру, от которой откладываются отклонения.
Поле допуска – поле, ограниченное наибольшим и наименьшим предельными размерами и определяемое значением допуска и его положением относительно номинального размера. Это более широкое понятие, чем допуск.
Основное отклонение – то, которое ближе к нулевой линии. Оно определяет положение поля допуска относительно нулевой линии. Если отклонения одинаковы (±), то основным может быть любое. Основное отклонение зависит только от номинального размера.
На рис показано графическое представление размеров и отклонений на схемах.
С
истема
отверстия, где все отверстия
изготавливаются с полем допуска Н,
наиболее предпочтительна.

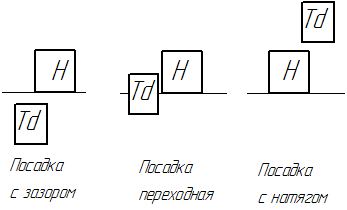

Поле Н характеризуется тем, что нижнее предельное отклонение равно нулю, т.е. поле лежит на нулевой линии, при этом требуемая посадка обеспечивается подбором поля допуска вала Td (Рис. Х. 7).
Рис. Х. 7

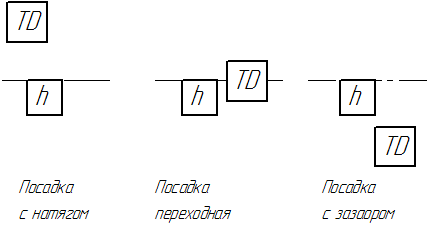

В системе вала все валы изготавливаются с полем h, при котором верхнее предельное отклонение равно нулю, а требуемая посадка обеспечивается подбором поля допуска отверстия (Рис. Х. 8).
Рис. Х. 8
Признаком
того, что данное сопряжение выполнено
в той или иной системе, является
обозначение полей. Например, посадка
выполнена в системе отверстия, т.к. поле
допуска отверстия в данной посадке –
Н; посадка
– в системе вала (поле допуска вала –
h).
Посадка с зазором – посадка, при которой обеспечивается зазор в соединении [поле допуска отверстия расположено над полем допуска вала (рис. 2 а)]. К посадкам зазором относятся такие посадки, в которых нижняя граница поля допуска отверстия совпадает с верхней границей поля допуска вала, т.е. S min = 0.
Посадка с натягом – посадка, при которой обеспечивается натяг в соединение [поле допуска отверстия расположено под полем допуска вала (рис. 2 б)].
Переходная посадка – посадка, при которой возможно получение как зазора, так и натяга [поля допусков отверстия и вала перекрываются 10 частично или полностью (рис. 2, б)]. В переходных посадках при наибольшем предельном размере вала и наименьшем предельном размере отверстия получается наибольший натяг, а при наибольшем предельном размере отверстия и наименьшем предельном размере вала – наибольший зазор (S max = D max – d min; N max = d max – D min).

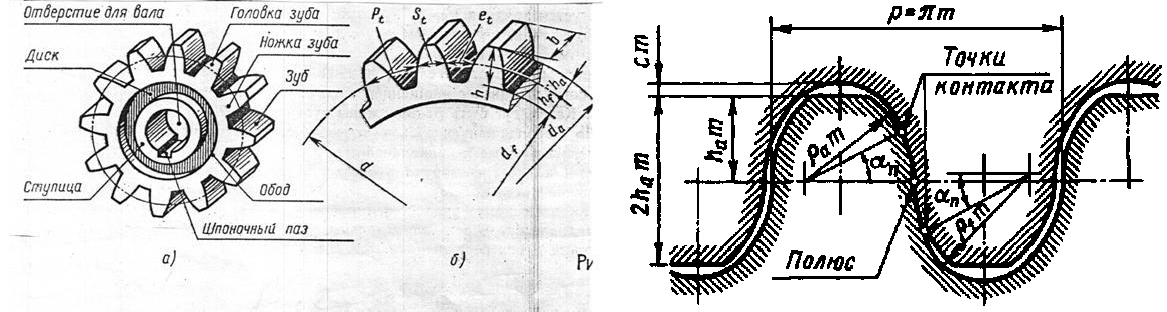

28. Зубчатые передачи, их классификация. Применение зубчатых передач. Обыкновенный ряд зубчатых колес. Определение передаточных отношений.
Зубчатые передачи – это механизмы, которые с помощью зубчатого зацепления передают или преобразовывают движение с изменением угловых скоростей и моментов.
Зубчатые передачи:
По расположению валов
С параллельными валами (а) С пересекающимися осями (б) Со скрещивающимися осями
По расположению зубьев на колёсах:

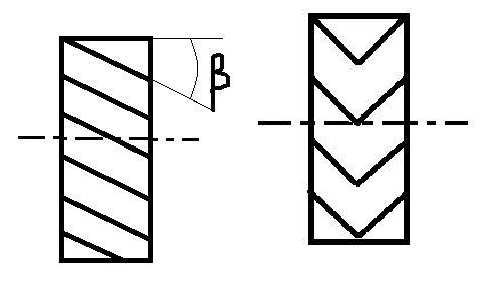

Прямозубые Косозубые Шевронные
Косозубые колёса применяются в механизмах, требующих передачи большого усилия на высоких скоростях, либо имеющих жёсткие ограничения по шумности.
По взаимному расположению колёс:
С внутренним зацеплением С внешним зацеплением
По форме профиля зуба:
Эвольвентные Круговые (передача Новикова)
По числу ступеней:
Одноступенчатые
Многоступенчатые
