Построение IDEF0 диаграмм для описания разработки сервиса

Выполним описание процесса «Разработка сервиса подбора экспертов для рецензирования» с помощью CASE-средства Diagram Editor (https://www.diagrameditor.com/): диаграмма верхнего уровня и соответствующая контекстная диаграмма представлены на рис. 1 и 2.

Рис. 1. Top-диаграмма процесса «Разработка сервиса по подбору экспертов для рецензирования» в нотации IDEF0 (CASE-средство Diagrams.Net (https://app.diagrams.net/))

Рис. 2. Context-диаграмма процесса «Разработка сервиса по подбору экспертов для рецензирования» в нотации IDEF0 (CASE-средство Diagrams.Net (https://app.diagrams.net/))

Как видно из рис. 1 процесс «Разработка сервиса по подбору экспертов для рецензирования» включает 8 взаимосвязей.

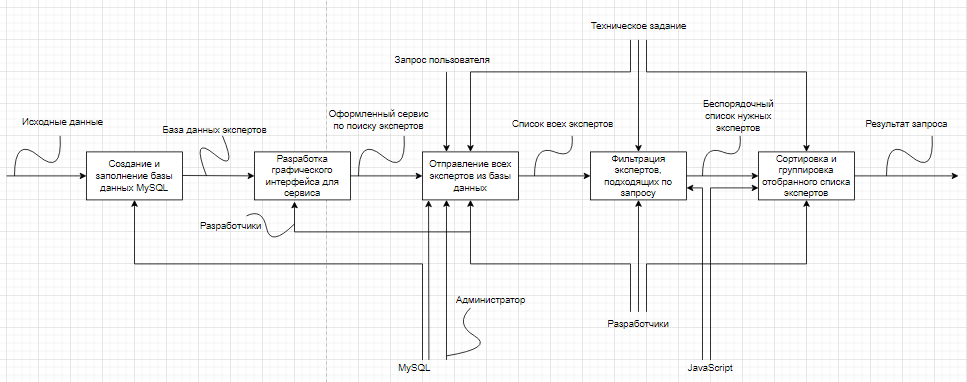

На рис. 2 показаны 5 подпроцессов, на которые декомпозирован процесс «Разработка сервиса по подбору экспертов для рецензирования» (в подпунктах указаны элементы, детализирующие рис. 1):

• «Создание и заполнение базы данных MySQL»:

входным элементом являются «Исходные данные о экспертах».

выходным элементов является «База данных экспертов».

• «Разработка графического интерфейса для сервиса»:

входным элементом является «База данных экспертов».

выходным элементов является «Сервис по подбору экспертов».

• «Отправление всех экспертов из базы данных по запросу пользователя»:

результат на выходе: «Список всех экспертов»;

• «Фильтрация экспертов, подходящих по запросу»:

входным элементом является «Список всех экспертов»;

выходным элементом является «Список экспертов, соответствующий запросу»;

• «Группировка списка экспертов»:

входным элементом является «Список экспертов, соответствующий запросу»;

выходным элементом является «Список экспертов, соответствующий запросу и сгруппированный по критериям»;

• «Сортировка списка экспертов»:

входным элементом является «Список экспертов, соответствующий запросу и сгруппированный по критериям»;

выходным элементом является «Список экспертов, соответствующий запросу, сгруппированный и сортированный по критериям».

Исходный код диаграммы:
