17.4.4 Расширенная команда traceroute
Как и расширенная команда ping, существует также расширенная команда traceroute. Это позволяет администратору настраивать параметры, связанные с операцией команды. Это может пригодиться при поиске и устранении петель маршрутизации, определении точного маршрутизатора следующего перехода, либо определении места, в котором пакет сбрасывается маршрутизатором или отклоняется межсетевым экраном.
Команда tracert в Windows также позволяет указать ряд параметров, Однако, ввод выполняется не посредством пошаговых запросов, а через параметры в командной строке. Тем не менее, он не работает, как расширенная команда traceroute IOS. В следующем выводе отображаются доступные параметры для команды tracert в Windows.
C:\Users\PC -A> tracert/?
Usage: tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout]
[-R] [-S srcaddr] [-4] [-6] target_name
Options:
-d Do not resolve addresses to hostnames.
-h maximum_hops Maximum number of hops to search for target.
-j host-list Loose source route along host-list (IPv4-only).
-w timeout Wait timeout milliseconds for each reply.
-R Trace round-trip path (IPv6-only).
-S srcaddr Source address to use (IPv6-only).
-4 Force using IPv4.
-6 Force using IPv6.
C:\Users\PC -A>
Этот режим позволяет создавать специальный запрос traceroute, настраивая параметры, связанные с работой команды. Для перехода в этот режим необходимо ввести текст traceroute в привилегированном режиме EXEC, не указывая IP-адрес назначения IOS поможет настроить параметры команды, последовательно отобразив несколько запросов для ввода различных значений.
Примечание:Если нажать Enter, будет использовано значение по умолчанию, указанное в квадратных скобках.

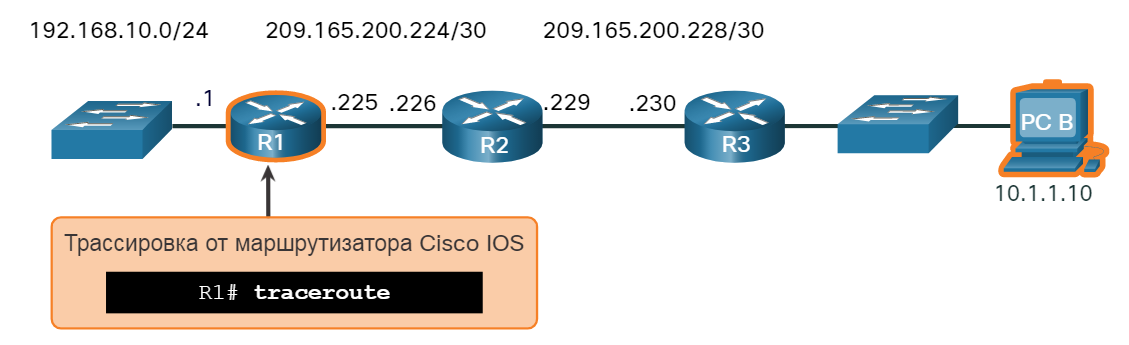

Например, предположим, что вы хотите проверить подключение к ПК B от интерфейса локальной сети R1. Хотя это можно проверить с ПК A, расширенная команда traceroute может быть настроен на R1 для указания другого адреса источника.
Как показано в примере, IP-адрес источника в расширенной версии traceroute команды traceroute на R1 может быть настроен на использование IP-адреса интерфейса G0/0/1 (т.е. 192.168.10.1).
R1# traceroute
Protocol [ip]:
Target IP address: 10.1.1.10
Ingress traceroute [n]:
Source address: 192.168.10.1
DSCP Value [0]:
Numeric display [n]:
Timeout in seconds [3]:
Probe count [3]:
Minimum Time to Live [1]:
Maximum Time to Live [30]:
Port Number [33434]:
Loose, Strict, Record, Timestamp, Verbose[none]:
Type escape sequence to abort.
Tracing the route to 192.168.10.10
VRF info: (vrf in name/id, vrf out name/id)
1 209.165.200.226 1 msec 1 msec 1 msec
2 209.165.200.230 0 msec 1 msec 0 msec
3 *
10.1.1.10 2 msec 2 msec
R1#
17.4.5 Базовый уровень сети
Одним из наиболее эффективных инструментов мониторинга и устранения неполадок с производительностью сети является определение базового уровня сети. Эффективный базовый уровень производительности сети создается за определенный период времени. Измерение производительности за различные периоды и с изменяемыми нагрузками позволяет составить более точную картину общей производительности сети.
Выходные данные, полученные в результате использования сетевых команд, предоставляют данные для внесения в базовый уровень сети. Одним из способов создания базового уровня является копирование и вставка результатов выполнения команды ping, trace или любой другой соответствующей команды в текстовый файл. В такие текстовые файлы можно добавить метку времени и дату, а затем сохранить их в архив для дальнейшего использования и сравнения.
Следует рассмотреть такие объекты, как сообщения об ошибках и значения времени отклика между узлами. В случае значительного увеличения времени отклика может возникнуть проблема, связанная с задержкой.
Например, следующий ping вывод был захвачен и вставлен в текстовый файл.
August 19, 2019 at 08:14:43
C:\Users\PC -A> ping 10.1.1.10
Pinging 209.165.201.10 with 32 bytes of data:
Reply from 10.1.1.10: bytes=32 time<1ms TTL=64
Reply from 10.1.1.10: bytes=32 time<1ms TTL=64
Reply from 10.1.1.10: bytes=32 time<1ms TTL=64
Reply from 10.1.1.10: bytes=32 time<1ms TTL=64
Ping statistics for 10.1.1.10:
Packets: Sent = 4, Received = 4, Lost = 0 (0 % loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 0ms, Average = 0ms
C:\Users\PC -A>
Обратите внимание, что время ping передачи в оба конца меньше 1 мс.
Через месяц пинг повторяется и захватывается.
September 19, 2019 at 10:18:21
C:\Users\PC -A> ping 10.1.1.10
Pinging 209.165.201.10 with 32 bytes of data:
Reply from 10.1.1.10: bytes=32 time=50ms TTL=64
Reply from 10.1.1.10: bytes=32 time=49ms TTL=64
Reply from 10.1.1.10: bytes=32 time=46ms TTL=64
Reply from 10.1.1.10: bytes=32 time=47ms TTL=64
Ping statistics for 10.1.1.10:
Packets: Sent = 4, Received = 4, Lost = 0 (0 % loss),
Approximate round trip times in milli-seconds:
Minimum = 46ms, Maximum = 50ms, Average = 48ms
C:\Users\PC -A>
Обратите внимание на этот раз, что в команде ping время передачи в оба конца намного больше, что указывает на потенциальную проблему.
Корпоративные сети должны иметь расширенные базовые уровни, более широкие, чем можно описать в рамках данного курса. Для хранения и обслуживания данных базового уровня доступны профессиональные программные инструменты. В рамках данного курса рассматривается несколько основных приемов базовых уровней и обсуждается их назначение.
Рекомендации Cisco для базовых процессов можно найти, выполнив поиск в Интернете «Рекомендации по базовым процессам». (“Baseline Process Best Practices”)
