IPv6 lla с использованием eui-64 на маршрутизаторе r1
R1# show interface gigabitEthernet 0/0/0
GigabitEthernet0/0/0 is up, line protocol is up
Hardware is ISR4221-2x1GE, address is 7079.b392.3640 (bia 7079.b392.3640)
<Данные опущены>
R1# show ipv6 interface brief
GigabitEthernet0/0/0 [up/up]
FE80::7279:В3FF:FE92:3640
2001:DB8:ACAD:1::1
GigabitEthernet0/0/1 [up/up]
FE80::7279:B3FF:FE92:3641
2001:DB8:ACAD:2::1
Serial0/1/0 [up/up]
FE80::7279:В3FF:FE92:3640
2001:DB8:ACAD:3::1
erial0/1/1 [down/down]
unassigned
R1#
12.6.4 Проверка конфигурации iPv6-адреса

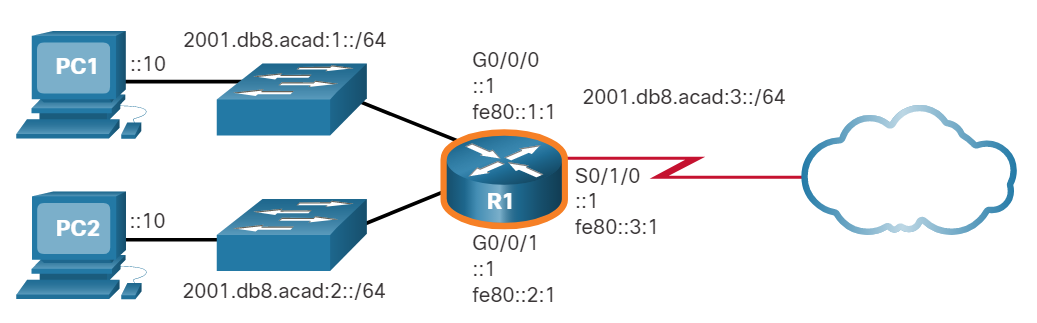

На рисунке приведена топология.
Нажмите каждую кнопку для вывода и описания команды.
show ipv6 interface brief
Команда show ipv6 interface brief отображает MAC-адрес интерфейсов Ethernet. Процесс EUI-64 использует этот MAC-адрес для создания идентификатора интерфейса локального адреса канала. Кроме того, команда show ipv6 interface brief отображает сокращенные выходные данные для каждого из интерфейсов. Выходные данные [up/up] в той же строке, что и интерфейс, отображают состояние интерфейса 1-го и 2-го уровней. Аналогичные данные отображаются в столбцах «Состояние» и «Протокол» при выходных данных эквивалентной команды IPv4.
Обратите внимание, что каждый интерфейс имеет два IPv6-адреса. Вторым адресом для каждого интерфейса является настроенный GUA. Первый адрес, который начинается с FE80, — это локальный индивидуальный адрес канала для интерфейса. Как вы помните, локальный адрес канала автоматически присоединяется к интерфейсу при назначении глобального индивидуального адреса.
Кроме того, обратите внимание, что последовательный локальный адрес маршрутизатора R1 0/0/0 идентичен интерфейсу GigabitEthernet 0/0. Последовательные интерфейсы не имеют МАС-адресов Ethernet, поэтому операционная система Cisco IOS использует MAC-адрес первого доступного интерфейса Ethernet. Это возможно по той причине, что локальные интерфейсы канала должны быть уникальными только на данном канале.
Команда show ipv6 interface brief на R1
R1# show ipv6 interface brief
GigabitEthernet0/0/0 [up/up]
FE80:: 1:1
2001:DB8:ACAD:1::1
GigabitEthernet0/0/1 [up/up]
FE80::1:2
2001:DB8:ACAD:2::1
Serial0/1/0 [up/up]
FE80::1:3
2001:DB8:ACAD:3::1
Serial0/1/1 [down/down]
unassigned
R1#
show ipv6 route
Как показано на примере, команду show ipv6 route можно использовать для проверки занесения в таблицу маршрутизации IPv6-сетей и IPv6-адресов конкретных интерфейсов. show ipv6 route Команда отображает только сети IPv6, а не сети IPv4.
В таблице маршрутизации буква C напротив маршрута означает, что это сеть с прямым подключением. Когда интерфейс маршрутизатора настраивается с глобальным индивидуальным адресом и находится в активном состоянии (up/up), IPv6-префикс и длина префикса добавляются в таблицу IPv6-маршрутизации в качестве подключенного маршрута.
Примечание:. L указывает на локальный маршрут, т. е. определенный IPv6-адрес, назначенный интерфейсу. Это не LLA. Локальные адреса не включены в таблицу маршрутизации маршрутизатора, поскольку эти адреса не маршрутизируемы.
Глобальный индивидуальный адрес IPv6, настраиваемый на интерфейсе, также заносится в таблицу маршрутизации в качестве локального маршрута. Локальный маршрут имеет префикс /128. Локальные маршруты используются таблицей маршрутизации для эффективной обработки пакетов с адресом назначения адреса интерфейса маршрутизатора.
Команда show ipv6 route на R1
R1# show ipv6 route
IPv6 Routing Table - default - 7 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
C 2001:DB8:ACAD:1::/64 [0/0]
via GigabitEthernet0/0/0, directly connected
L 2001:DB8:ACAD:1::1/128 [0/0]
via GigabitEthernet0/0/0, receive
C 2001:DB8:ACAD:2::/64 [0/0]
via GigabitEthernet0/0/1, directly connected
L 2001:DB8:ACAD:2::1/128 [0/0]
via GigabitEthernet0/0/1, receive
C 2001:DB8:ACAD:3::/64 [0/0]
via Serial0/1/0, directly connected
L 2001:DB8:ACAD:3::1/128 [0/0]
via Serial0/1/0, receive
L FF00::/8 [0/0]
via Null0, receive
R1#
Ping
Команда ping для IPv6 идентична команде, используемой для IPv4, за исключением того, что используется IPv6-адрес. Как показано на примере, эта команда используется для проверки подключения 3-го уровня между маршрутизатором R1 и PC1. При отправке эхо-запроса на локальный адрес канала с маршрутизатора операционная система Cisco IOS запросит у пользователя открыть выходной интерфейс. Поскольку локальный адрес канала назначения может находиться на одном или нескольких каналах или сетях, маршрутизатору необходимо уточнить, на какой интерфейс отправлять эхо-запрос.
Команда ping на R1
R1# ping 2001:db8:acad:1::10
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:DB8:ACAD:1::10, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R1#
