10.2.5 Инструмент проверки синтаксиса. Настройка интерфейсов
Используйте эту проверку синтаксиса для настройки интерфейса GigabitEthemet 0/0 на маршрутизаторе.
Задайте имя канала как 'Link to LAN'.
Настройте IPv4-адрес 192.168.10.2 и маску подсети 255.255.255.0.
Configure the IPv6 address as 2001:db8:acad:10: :1 с длиной префикса /64.
Активируйте интерфейс.
Войдите в режим глобальной настройки.
R1#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Настройте интерфейс gigabitethernet 0/0/0.
R1(config)#interface gigabitethernet 0/0/0
Задайте имя канала как 'Link to LAN'.
R1(config-if)#description Link to LAN
Настройте интерфейс с использованием адреса IPv4 192.168.10.1и маски подсети.255.255.255.0
R1(config-if)#ip address 192.168.10.1 255.255.255.0
Настройте интерфейс с адресом IPv6 2001:db8:acad:10::1 и длиной префикса /64.
R1(config-if)#ipv6 address 2001:db8:acad:10::1/64
Включите интерфейс и вернитесь в режим глобальной конфигурации.
R1(config-if)#no shutdown
*Aug 1 01:43:53.435: %LINK-3-UPDOWN: Interface GigabitEthernet0/0/0, changed state to down
*Aug 1 01:43:56.447: %LINK-3-UPDOWN: Interface GigabitEthernet0/0/0, changed state to up
*Aug 1 01:43:57.447: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up
R1(config-if)#exit
R1#
Начальные настройки на маршрутизаторе R1 успешно настроены.
10.3 Настройка шлюза по умолчанию
10.3.1 Шлюз по умолчанию для хоста
Если локальная сеть имеет только один маршрутизатор, это будет маршрутизатор шлюза, и все узлы и коммутаторы в сети должны быть настроены с этой информацией. Если в локальной сети имеется несколько маршрутизаторов, необходимо выбрать один из них в качестве маршрутизатора шлюза по умолчанию. В этом разделе объясняется, как настроить шлюз по умолчанию на узлах и коммутаторах.
Чтобы оконечное устройство могло обмениваться данными по сети, ему необходимо присвоить правильный IP-адрес, включая адрес шлюза по умолчанию. Шлюз по умолчанию используется только в том случае, когда узлу необходимо отправить пакет устройству в другой сети. Адресом шлюза по умолчанию, как правило, является адрес интерфейса маршрутизатора, связанный с локальной сетью, в которой находится узел. IP-адрес узлового устройства и адрес интерфейса маршрутизатора должны находиться в одной сети.
Например, предположим, что топология сети IPv4 состоит из маршрутизатора, соединяющего две отдельные локальные сети. G0/0 подключен к сети 192.168.10.0, а G0/0.1 — к сети 192.168.11.0. Для каждого главного устройства указан соответствующий адрес шлюза по умолчанию.

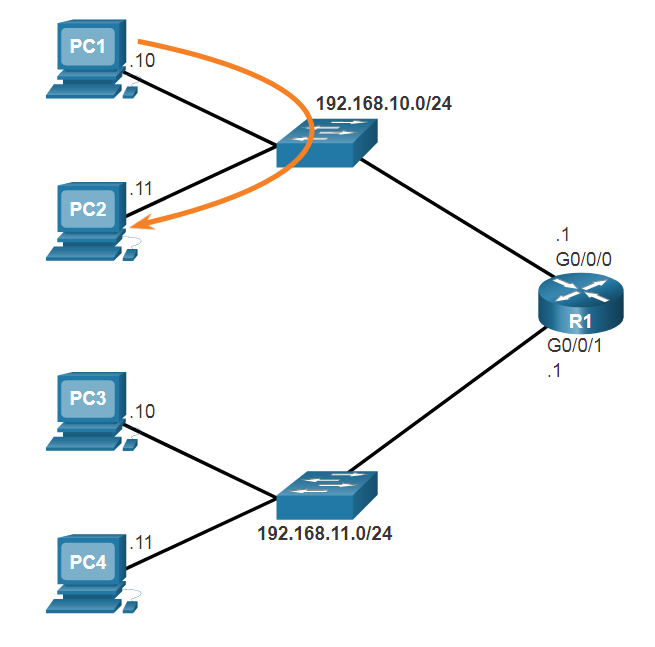

В этом примере, если PC1 отправляет пакет PC2, то шлюз по умолчанию не используется. Вместо этого компьютер PC1 отправляет пакет с IPv4-адресом PC2 и пересылает этот пакет непосредственно к PC2 через коммутатор.

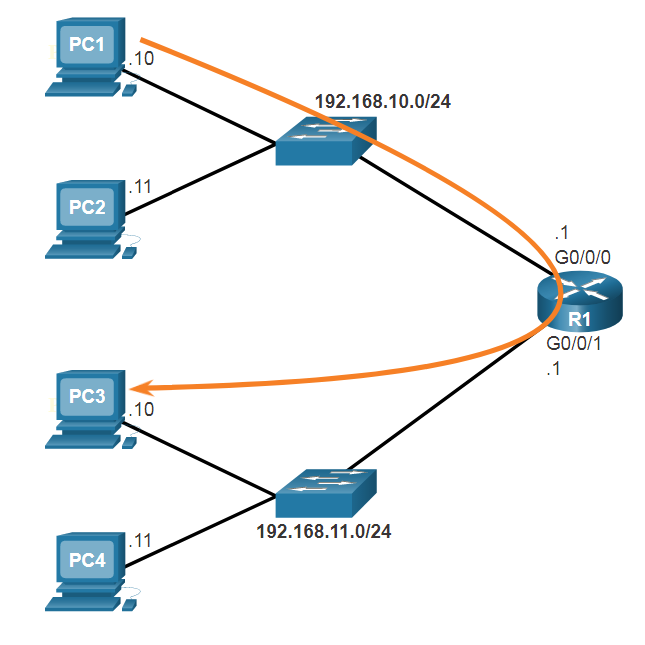

Что если PC1 отправил пакет на PC3? PC1 будет обращаться к пакету с адресом IPv4 PC3, но будет перенаправлять пакет на шлюз по умолчанию, который является интерфейсом G0/0/0 R1. Маршрутизатор принимает пакет, проверяет таблицу маршрутизации, чтобы на основании адреса назначения определить подходящий выходной интерфейс. Затем R1 отправляет пакет из соответствующего интерфейса на PC3.
Такой же процесс будет происходить в сети IPv6, хотя это не отображается в топологии. Устройства будут использовать IPv6 адрес локального маршрутизатора в качестве шлюза по умолчанию.
