5.6 Требования к измерению параметров микроклимата
В реальных условиях измерения параметров должны проводиться в холодный период года в январе и в тёплый период – в июле месяце в такие дни, когда температура воздуха отличается от среднемесячной не более, чем на 5 ºC. В эти дни измерения проводят не менее 3 раза в смену: в начале, середине и конце.
При наличии источников: локального тепловыделения (нагревательные установки); охлаждения (ворота, двери, окна); влаговыделения (открытые ванны, моечные) измерения следует проводить на каждом рабочем месте в точках минимально и максимально удалённых от этих источников.
Конкретно места измерений параметров микроклимата в зависимости от условий труда приведены в таблице 12 приложения А.
6 Содержание отчёта о выполняемой работе
В отчете должно быть:
название лабораторной работы;
цели и задачи исследования;
вариант задания (указать номер и все детали задания);
результаты расчетов и измерений параметров (таблица 6 или 8, 10 и 11 приложения А);
выводы и предложения по результатам исследования.
7 Контрольные вопросы
7.1 Какими параметрами определяется микроклимат в производственных помещениях?
7.2 Какими приборами контролируется микроклимат?
7.3 Что учитывается при нормировании микроклимата?
7.4 Как влияют изменения температуры, относительной влажности и скорости движения воздуха на
самочувствие и здоровье человека в процессе труда?
7.5 Каковы пути теплообмена человеческого организма с окружающей средой?
7.6 Что такое комфортные условия и терморегуляция человеческого организма?
7.7 Что такое оптимальные и допустимые микроклиматические условия?
7.8 Какова методика контроля параметров микроклимата в производственных помещениях?
7.9 Требования к измерению параметров микроклимата.
Литература
1. Безопасность жизнедеятельности: Учебник для вузов/ С.В. Белов, А.В. Ильницкая, А.Ф. Козьяков и др.; Под общ. ред. С.В. Белова. 3-е изд., испр. и доп. – М.: Высш. шк., 2001. – 485 с.
2. Ерёмин В.Г., Сафронов В.В., Схиртладзе А.Г., Харламов Г.А. Обеспечение безопасности жизнедеятельности в машиностроении: Учебное пособие для вузов. – М.: Машиностроение, 2000г. 392 с.
3. Безопасность жизнедеятельности. Безопасность технологических процессов и производств (охрана труда): Учеб. пособие для вузов (П.П. Кукин, В.Л. Лапин, Е.А. Подгорных и др. – М.: Высш. шк., 1999. – 318 с.
4. ГОСТ 12.1.005 – 88. ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
5. Санитарные правила и нормы Сан ПиН 2.2.4.548 – 96. Гигиеническме требования к микроклимату производственных помещений.
Приложение а
Таблица 1 - Нормы микроклимата по ГОСТ 12.1 005-88 и СанПиН 2.2.4.548-96
|
Период года |
Категория работ |
Температура воздуха, tв ˚C |
Температура поверхностей, tп˚C |
Относительная влажность воздуха, W% |
Скорость движения воздуха, υ м/с | ||||
|
Оптим. |
Допуст. |
Оптим |
Допуст. |
Оптим. |
Допуст. При: |
Оптим. не более |
Допуст. не более | ||
|
Холодный |
легкая – Iа |
22-24 |
20-25 |
21-25 |
19-26 |
40-60 |
При tв ≤24 W=15-75 При tв = 25 W=15-75
|
0,1 |
0,1 |
|
легкая – Iб |
21-23 |
19-24 |
20-24 |
18-25 |
40-60 |
0,1 |
0,1-0,2 | ||
|
средней тяжести – II а |
19-21 |
17-23 |
18-22 |
16-24 |
40-60 |
0,2 |
0,1-0,3 | ||
|
средней тяжести – II б |
17-19 |
15-22 |
16-20 |
14-23 |
40-60 |
0,2 |
0,2-0,4 | ||
|
тяжёлая – III |
16-18 |
13-21 |
15-19 |
12-22 |
40-60 |
0,3 |
0,2-0,4 | ||
|
Тёплый |
легкая – Iа |
23-25 |
21-28 |
22-26 |
20-29 |
40-60 |
При tв ≤24 W=15-75 При tв = 25 W=15-70 При tв = 26 W=15-65 При tв = 27 W=15-60 При tв = 28 W=15-55 |
0,1 |
01-02 |
|
легкая – Iб |
22-24 |
20-28 |
21-25 |
19-29 |
40-60 |
0,1 |
0,1-0,3 | ||
|
средней тяжести – II а |
20-22 |
18-27 |
19-23 |
17-28 |
40-60 |
0,2 |
0,2-0,4 | ||
|
средней тяжести – II б |
19-21 |
16-27 |
18-22 |
15-28 |
40-60 |
0,2 |
0,2-0,5 | ||
|
Тяжёлая – III |
18-20 |
15-26 |
17-21 |
14-27 |
40-60 |
0,3 |
0,2-0,5 | ||
Таблица 2 - Интенсивность теплового облучения и температура tв на рабочем месте.
|
Источники теплового облучения |
Интенсивность облучения, Вт/м2; не более |
Облучённая поверхность тела, % |
Категория работ |
Температура tв не более |
|
Нагретые до тёмного свечения |
35 |
≥50 |
Iа |
25 |
|
70 |
25-50 |
Iб |
24 | |
|
100 |
<25 |
IIа |
22 | |
|
Нагретые до белого и красного свечения |
140 |
≤25 |
IIб |
21 |
|
III |
20 |
Таблица 3 - Категории тяжести труда
|
Категория работ |
Энергозатраты |
Характеристика работ | |
|
Ккал/ч |
Вт | ||
|
Iа – легкая |
До 120 |
До 139 |
Работы, выполняемые сидя с незначительным напряжением |
|
Iб – легкая |
121-150 |
140-174 |
Работы, производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым незначительным физическим напряжением |
|
IIа – средней тяжести |
151-200 |
175-232 |
Работы, связанные с постоянной ходьбой, перемещением предметов (до1 кг) в положении стоя или сидя и требующие определённого физического напряжения |
|
IIб – средней тяжести |
201-250 |
233-290 |
Работы, связанные с ходьбой, перемещением и переноской тяжестей до 10 кг и сопровождающиеся умеренным физическим напряжением |
|
III – тяжёлая |
>250 |
>290 |
Работы, связанные с постоянным передвижениями, перемещением и переноской значительных тяжестей (>10 кг) и требующие больших физических усилий |
Таблица 4 - Варианты лабораторных заданий
|
№ варианта |
Профессия |
Наименование цеха, помещения или производства |
Условия труда |
Приборы контроля микроклимата | |||
|
Категория тяжести |
Период года |
Интенсивность теплового облучения |
Состояние микроклимата | ||||
|
1 |
Оператор ЭВМ |
Дисплейный класс с кондиционированием воздуха |
Лёгкая Iа |
Холодный Тёплый |
Отсутствует |
Оптим. |
Тс, Па, К1, В1 |
|
2 |
Лаборант |
Центральная заводская лаборатория с кондиционированием воздуха |
Средняя тяжесть IIа |
Холодный |
До 30 Вт/м2 |
Оптим. |
Тс, Пс, КII, В2 |
|
3 |
Рассевной |
Мельница с кондиционированием воздуха |
Средняя тяжесть IIб |
Холодный Тёплый |
Отсутствует |
Оптим. |
Тс, Пс, АК, В3 |
|
4 |
Инженер-исследователь |
Исследовательская лаборатория с кондиционированием воздуха |
Средняя тяжесть IIа |
Тёплый |
Отсутствует |
Оптим. |
Тс, Пс, АК, В3 |
|
5 |
Круповейщик |
Крупозавод с кондиционированием воздуха |
Средняя тяжесть IIб |
Тёплый Холодный |
До 20 Вт/м2 |
Оптим. |
Тс, Пс, АК, В3 |
|
6 |
Исследователь |
Испытательная лаборатория |
Лёгкая Iб |
Тёплый |
До 50 Вт/м2на 25% поверхности тела |
Допустим. |
Тс, Па, Ач, В2 |
|
7 |
Слесарь-сборщик |
Механосборочный цех |
Тяжёлая III |
Холодный |
Отсутствует |
Допустим. |
Тс, Пс, АК, В4 |
|
8 |
Станочник (токарь-фрезировщик) |
Цех металлообработки |
Средняя тяжесть IIа |
Тёплый Холодный |
Отсутствует |
Допустим. |
Тс, Па, КII, В2 |
|
9 |
Аппаратчик |
Цех ремонта ДВС |
Средняя тяжесть IIб |
Тёплый Холодный |
До 15 Вт/м2 |
Допустим. |
Тс, Пс, КIII, В1 |
|
10 |
Аппаратчик |
Цех синтеза аммиака |
Средняя тяжесть IIа |
Тёплый Холодный |
До 15 Вт/м2 |
Допустим. |
Тс, Па, КI, В2 |
|
11 |
Аппаратчик |
Цех технического углерода |
Лёгкая Iб |
Тёплый Холодный |
До 25 Вт/м2 |
Допустим. |
Тс, Пс, АК, В3 |
|
12 |
Вагранщик |
Цех по производству минеральной ваты |
Тяжёлая III |
Тёплый Холодный |
До 75 Вт/м2на 50% поверхности тела |
Допустим. |
Тс, Пс, Ач, В4 |
|
13 |
Грузчик |
Склад тарных грузов |
Тяжёлая III |
Тёплый Холодный |
Отсутствует |
Допустим. |
Тс, Пс, Ач, В2 |
|
14 |
Формовщик |
Литейный цех с ручной набивкой и заливкой опок |
Тяжёлая III |
Тёплый |
До 100 Вт/м2на 25 % поверхности тела |
Допустим. |
Тс, Па, Ач, В3 |
|
15 |
Кузнец, прессовщик |
Кузнечнопрессовый цех |
Средняя тяжесть IIб |
Тёплый Холодный |
До 70 Вт/м2 на 40% поверхности тела |
Допустим. |
Тс, Пс, АК, В2 |
|
16 |
Электрослесарь |
Энергоцех |
Средняя тяжесть IIа |
Тёплый Холодный |
До 10 Вт/м2 |
Допустим. |
Тс, Па, КII, В1 |
|
17 |
Кочегар |
Котельно-турбинный цех |
Тяжёлая III |
Тёплый |
До 85 Вт/м2на поверхности тела |
Допустим. |
Тс, Па, Ач, В4 |
|
18 |
Столяр |
Столярный цех |
Средняя тяжесть IIб |
Тёплый Холодный |
Отсутствует |
Допустим. |
Тс, Пс, КI, В2 |
|
19 |
Газосварщик |
Сварочный цех |
Тяжёлая III |
Тёплый |
До 35 Вт/м2на 60% поверхности тела |
Допустим. |
Тс, Па, Ак, В3 |
|
20 |
Конструктор, технолог |
Заводоуправление с кондиционерами |
Лёгкая Iб |
Тёплый Холодный |
Отсутствует |
Оптим. Допустим. |
Тс, Па, КIII, В1 |
Условные обозначения приборов контроля микроклимата:
|
Тс – термометр сухой: Па – психрометр аспирационный; Пс - психрометр стационарный; Ак – анемометр крыльчатый; Ач – анемометр чашечный; |
КI,КII? КIII– кататермометр с интервалом температур охлаждения соответственно: I– от Т1= 400до Т2= 330 II- от Т1= 390до Т2= 340 III- от Т1= 380до Т2= 350 В1,В2,В3, В4- вентилятор, работающий на режимах 1,2,3,4 (рис. 4.1 вид В) |
Таблица 5 - Скорость движения воздуха в зависимости от Н/Q
-
H/Q
V
H/Q
V
H/Q
V
0,33
0,048
0,50
0,44
0,67
1,27
0,34
0,062
0,51
0,48
0,68
1,31
0,35
0,077
0,52
0,52
0,69
1,35
0,36
0,09
0,53
0,57
0,70
1,39
0,37
0,11
0,54
0,62
0,71
1,43
0,38
0,12
0,55
0,68
0,72
1,48
0,39
0,14
0,56
0,73
0,73
1,52
0,40
0,16
0,57
0,80
0,74
1,57
0,41
0,18
0,58
0,88
0,75
1,60
0,42
0,20
0,59
0,97
0,76
1,65
0,43
0,22
0,60
1,00
0,77
1,70
0,44
0,25
0,61
1,03
0,78
1,75
0,45
0,27
0,62
1,07
0,79
1,79
0,46
0,30
0,63
1,11
0,80
1,84
0,47
0,33
0,64
1,15
0,81
1,89
0,48
0,36
0,65
1,19
0,82
1,94
0,49
0,40
0,66
1,22
0,83
1,98
0,84
2,03
Таблица 6 - Результаты измерений скорости кататермометром
|
Интервал измеряемых температур |
Время охлаждения tк |
Фактор Fк |
Теплоотдача H |
Температура воздуха в начале и конце опыта |
Разность Q средних температур T1 T2 и T3 T4 |
H/Q
|
Скорость движения воздуха V,м/с | ||
|
T1 |
T2 |
T3 |
T4 |
| |||||
|
|
|
|
|
|
|
|
|
|
|
Таблица 7 - Определение скорости по формулам
|
Тип анемометра |
Число делений в секунду А |
Скорость, м/с |
|
Чашечный |
любое число |
V= 0,985·А |
|
Крыльчатый |
0-2,0 |
V= 0,51·A+ 0,03 |
|
>2,0 |
V= 0.347·А+0.4 |
Таблица 8 - Результаты измерений скорости воздушных потоков анемометрами
|
Тип анемометра |
Показания счётчика оборотов |
Разница показаний |
Время замера, с |
Количество делений шкалы, с |
Скорость воздушного потока, м/с | |
|
до замера |
после замера | |||||
|
Чашечный |
|
|
|
|
|
|
|
Крыльчатый |
|
|
|
|
|
|
Таблица 9 - Максимальное напряжение водных паров при разных температурах, (Fc, fc, Fa, fa)
|
Целые градусы |
Десятые доли градуса | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
– 5 |
3,16 |
3,13 |
3,11 |
3,09 |
3,06 |
3,04 |
3,02 |
2,99 |
2,97 |
2,95 |
|
– 4 |
3,4 |
3,38 |
3,35 |
3,33 |
3,30 |
3,28 |
3,25 |
3,23 |
3,21 |
3,18 |
|
– 3 |
3,67 |
3,64 |
3,62 |
3,59 |
3,56 |
3,53 |
3,51 |
3,48 |
3,46 |
3,43 |
|
– 2 |
3,95 |
3,92 |
3,89 |
3,86 |
3,84 |
3,81 |
3,78 |
3,75 |
3,72 |
3,70 |
|
– 1 |
4,26 |
4,22 |
4,19 |
4,16 |
4,13 |
4,10 |
4,07 |
4,04 |
4,01 |
3,98 |
|
0 |
4,58 |
4,61 |
4,65 |
4,68 |
4,72 |
4,75 |
4,78 |
4,82 |
4,86 |
4,89 |
|
1 |
4,93 |
4,96 |
5,00 |
5,03 |
5,07 |
5,11 |
5,14 |
5,18 |
5,22 |
5,26 |
|
2 |
5,29 |
5,23 |
5,37 |
5,41 |
5,45 |
5,49 |
5,52 |
5,56 |
5,60 |
5,64 |
|
3 |
5,68 |
5,72 |
5,77 |
5,81 |
5,85 |
5,89 |
5,93 |
5,97 |
6,02 |
6,06 |
|
4 |
6,10 |
6,14 |
6,19 |
6,23 |
6,27 |
6,32 |
6,36 |
6,41 |
6,45 |
6,50 |
|
5 |
6,54 |
6,59 |
6,64 |
6,68 |
6,73 |
6,78 |
6,82 |
6,87 |
6,92 |
6,96 |
|
6 |
7,01 |
7,06 |
7,11 |
7,16 |
7,21 |
7,26 |
7,31 |
7,36 |
7,41 |
7,46 |
|
7 |
7,51 |
7,56 |
7,62 |
7,67 |
7,72 |
7,78 |
7,83 |
7,88 |
7,94 |
7,99 |
|
8 |
8,04 |
8,10 |
8,16 |
8,21 |
8,27 |
8,32 |
8,36 |
8,44 |
8,49 |
8,55 |
|
9 |
8,62 |
8,67 |
8,73 |
8,79 |
8,84 |
8,90 |
8,96 |
9,02 |
9,09 |
9,15 |
|
10 |
9,21 |
9,27 |
9,33 |
9,40 |
9,46 |
9,52 |
9,58 |
9,65 |
9,71 |
9,78 |
|
11 |
9,84 |
9,91 |
9,98 |
10,04 |
10,11 |
10,18 |
10,24 |
10,31 |
10,38 |
10,45 |
|
12 |
10,52 |
10,59 |
10,66 |
10,73 |
10,80 |
10,87 |
10,94 |
11,01 |
11,08 |
11,16 |
|
13 |
11,25 |
11,30 |
11,36 |
11,45 |
11,53 |
11,60 |
11,68 |
11,76 |
11,83 |
11,91 |
|
14 |
11,99 |
12,06 |
12,14 |
12,22 |
12,30 |
12,38 |
12,46 |
12,54 |
12,62 |
12,71 |
|
15 |
12,79 |
12,87 |
12,95 |
13,04 |
13,12 |
13,20 |
13,29 |
13,38 |
13,46 |
13,55 |
|
16 |
13,63 |
13,72 |
13,81 |
13,90 |
13,99 |
14,08 |
14,17 |
14,26 |
14,35 |
14,44 |
|
17 |
14,53 |
14,62 |
14,72 |
14,81 |
14,90 |
15,01 |
15,09 |
15,19 |
15,28 |
15,36 |
|
18 |
15,48 |
15,58 |
15,67 |
15,77 |
15,87 |
15,97 |
16,07 |
16,17 |
16,27 |
16,37 |
|
19 |
16,48 |
16,58 |
16,67 |
16,79 |
16,89 |
17,00 |
17,10 |
17,21 |
17,32 |
17,43 |
|
20 |
17,54 |
17,64 |
17,75 |
17,86 |
17,97 |
18,08 |
18,20 |
18,31 |
18,42 |
18,54 |
|
21 |
18,65 |
18,76 |
18,88 |
19,00 |
19,11 |
19,23 |
19,35 |
19,47 |
19,59 |
19,71 |
|
22 |
19,83 |
19,95 |
20,07 |
20,19 |
20,32 |
20,44 |
20,56 |
20,69 |
20,82 |
20,94 |
|
23 |
21,07 |
21,20 |
21,32 |
21,45 |
21,58 |
21,71 |
21,84 |
21,96 |
22,10 |
22,24 |
|
24 |
22,38 |
22,51 |
22,65 |
22,78 |
22,92 |
23,06 |
23,20 |
23,34 |
23,48 |
23,62 |
|
25 |
23,76 |
23,90 |
24,04 |
24,18 |
24,33 |
24,47 |
24,62 |
24,76 |
24,92 |
25,06 |
|
26 |
25,21 |
25,36 |
25,51 |
25,66 |
25,81 |
25,96 |
26,12 |
26,27 |
26,43 |
26,58 |
|
27 |
26,74 |
26,90 |
27,06 |
27,21 |
27,37 |
27,54 |
27,70 |
27,86 |
28,02 |
28,18 |
|
28 |
28,35 |
28,51 |
28,68 |
28,85 |
29,05 |
29,18 |
29,35 |
29,52 |
29,70 |
29,87 |
|
29 |
30,04 |
30,22 |
30,39 |
30,57 |
30,74 |
30,92 |
31,10 |
31,28 |
31,46 |
31,54 |
|
30 |
31,82 |
32,01 |
32,19 |
32,38 |
32,56 |
32,75 |
32,93 |
33,12 |
33,31 |
33,50 |
|
31 |
33,70 |
33,89 |
34,08 |
34,28 |
34,47 |
34,67 |
34,86 |
35,08 |
35,26 |
35,46 |
|
32 |
35,66 |
35,86 |
36,07 |
36,27 |
36,48 |
36,68 |
36,89 |
37,10 |
37,31 |
37,52 |
|
33 |
37,73 |
37,94 |
38,16 |
38,37 |
38,58 |
38,80 |
39,02 |
39,24 |
39,46 |
39,68 |
|
34 |
39,90 |
40,12 |
40,34 |
40,57 |
40,80 |
41,02 |
41,25 |
41,48 |
41,71 |
41,94 |
сек
V,м/с

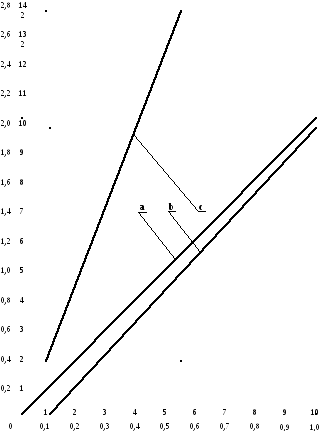

Рисунок 1 - Тарировочные графики скорости воздушного потока анемометров: а - чашечного (внутренняя шкала величин); b - крыльчатого для скоростей V до 1м/с (наружная шкала величин); c- крыльчатого для скоростей V от 1м/с до 5м/с (внутренняя шкала величин)
Таблица 10 - Результаты измерений температуры и влажности воздуха психрометрами
|
Тип психрометра |
Температура t,ºC |
Влажность | ||||
|
расчетная |
по таблице | |||||
|
воздуха |
испарения влаги |
абсолютная К |
максимальная F |
относительная W,% |
относительная W,% | |
|
Стационарный |
|
|
|
|
|
|
|
Аспирационный |
|
|
|
|
|
|
Таблица 11 - Обобщенные результаты измерений
|
Параметры микроклимата |
Вариант задания |
Приборы контроля |
Экспериментальные данные* |
Нормы микроклимата по таблице 3.1 | |
|
оптим. |
допуст. | ||||
|
Температура |
|
|
|
|
|
|
Влажность (относительная) |
|
|
|
|
|
|
Скорость движения воздуха |
|
|
|
|
|
|
*фактические данные по влажности воздуха внести в таблицу из тех, которые наиболее близко совпадают с нормативными. | |||||
Таблица 12 - Место измерений параметров микроклимата
|
№ пп |
Характер работы (условия труда) |
Измеряемые параметры микроклимата |
Место измерения от рабочей площадки (рабочего места) |
|
1 |
Работа выполняется сидя |
- Температура воздуха - Скорость движения воздуха - Относительная влажность |
На высоте 0,1 и 1,0 м На высоте 0,1 и 1,0 м На высоте 1,0 |
|
2 |
Работа выполняется стоя |
- Температура - Скорость - Относительная влажность |
0,1 и 1,5 0,1 и 1,5 1,5 |
|
3 |
Работа с тепловым облучением |
Интенсивность теплового облучения |
0,1; 1,0 м при работе сидя. 0,1; 1,0; 1,5 при работе стоя. На расстоянии не более 2 м от источника тепла. |
Термограф Барограф Гигрограф
