Порты ввода-вывода

В компьютере для подключения периферии и соединения компьютеров между собой используются следующие порты ввода/вывода:

- последовательные порты. Асинхронный последовательный интерфейс — это основной тип интерфейса, с помощью которого осуществляется взаимодействие между компьютерами. Термин асинхронный означает, что при передаче данных не используются никакие синхронизирующие сигналы и отдельные символы могут передаваться с произвольными интервалами, как, например, при вводе данных с клавиатуры.

Каждому символу, передаваемому через последовательное соединение, должен предшествовать стандартный стартовый сигнал, а завершать его передачу должен стоповый сигнал. Стартовый сигнал — это нулевой бит, называемый - стартовым битом. Он должен сообщить принимающему устройству о том, что следующие восемь битов представляют собой байт данных. После символа передаются один или два стоповых бита, сигнализирующих об окончании передачи символа. В принимающем устройстве символы распознаются по появлению стартовых и стоповых сигналов, а не по моменту их передачи. Асинхронный интерфейс ориентирован на передачу символов (байтов), а при передаче используется примерно 20% информации только для идентификации каждого символа.

Термин последовательный означает, что передача данных осуществляется по одиночному проводнику, а биты при этом передаются последовательно, один за другим. Такой тип связи характерен для телефонной сети, в которой каждое направление обслуживает один проводник.

К последовательным портам относятся COM порт и PS/2.

- параллельные порты. В параллельных портах для одновременной передачи байта информации используется восемь линий. Этот интерфейс отличается высоким быстродействием, часто применяется для подключения к компьютеру принтера, а также для соединения компьютеров. (Ведь при этом скорость передачи данных значительно выше, чем при соединении через последовательные порты: 4, а не 1 бит за раз.) Существенным недостатком параллельного порта является то, что соединительные провода не могут быть слишком длинными. При большой длине соединительного кабеля в него приходится вводить промежуточные усилители сигналов, так как в противном случае возникает множество помех. К параллельным портам относится LPT порт, используемый для подключения принтеров.

- универсальная последовательная шина USB. В USB реализована возможность подключения большого количества периферийных устройств к компьютеру. При подключении устройств к USB не нужно устанавливать платы в разъемы системной платы и реконфигурировать систему. При подключении периферийного оборудования к персональным компьютерам, оснащенным шиной USB (рисунок 24), его настройка происходит автоматически, сразу после физического подключения, без перезагрузки или установки.

Существует две спецификации USB:

- USB 1.1 Универсальная последовательная шина версии 1.1 — это интерфейс, работающий со скоростью 12 Мбит/с (1,5 Мбайт/с) и основанный на простом 4-проводном соединении. Эта шина поддерживает до 127 подключаемых устройств и использует топологию звезды, построенную на расширяющих концентраторах, которые могут входить в персональный компьютер, любое периферийное устройство USB и даже быть отдельными устройствами. Для таких низкоскоростных периферийных устройств, как клавиатура и мышь, в универсальной последовательной шине предусмотрен более “медленный” подканал, работающий со скоростью 1,5 Мбит/с.

- USB 2.0 Спецификация USB 2.0 обратно совместима с USB 1.1 и использует те же кабели, разъемы и программное обеспечение, но работает в 40 раз быстрее оригинальной спецификации версий 1.0 и 1.1. Такое увеличение производительности позволяет использовать более современную периферию — камеры для видеоконференций, сканеры, принтеры, устройства хранения данных.

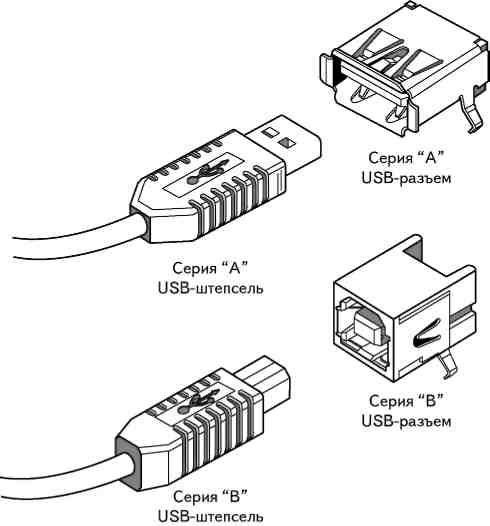

Рисунок 17 - Разъемы и гнезда серии A и B
