3 курс 2 семак / практика 1
.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации
Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное учреждение
высшего образования
«Московский технический университет связи и информатики»
Факультет СиСС
Кафедра «Сети связи и системы коммутации»
Лабораторная работа №1
«Структурные матрицы сетей и операции с ними»
Вариант №10
Выполнил: студент гр. БОС-2002
Ядринцев С.М.
Проверил: к.т.н., доцент Данилов А.Н.
Москва, 2023 г.
1. Цель работы
Изучить и практически освоить описание структурных параметров сетей связи с использованием математического аппарата булевой алгебры. Путем преобразования структурных матриц получить перечень путей, сечений и квазисечений.
2. Задание
2.1. Ознакомиться с основными определениями структурного анализа сетей связи: граф сети, путь, ранг пути, способы записи путей, сечение, квазисечение, правила булевой алгебры.
2.2. Изучить методы получения множества путей и сечений из структурной матрицы.
2.3. Получить задание у преподавателя.
2.4. Согласно полученному варианту задания провести анализ сети:
• записать структурную матрицу сети;

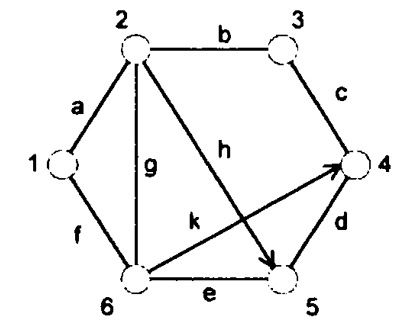

• визуально по схеме графа найти и записать все возможные пути от узла i к узлу j
• определить пути ранга r ≤ 3 для заданной пары узлов;
• путем преобразования структурной матрицы найти и записать все пути от узла i к узлу j и все пути ранга r ≤ 3;
• по структурной матрице построить дерево путей с корнем в узле i ранга r ≤ 3 для связи с узлом j и сравнить полученный результат с результатами, полученными при выполнении предыдущих пунктов;
• используя аппарат булевой алгебры, найти квазисечения между узлами
i и j для множества путей с рангом r < 3.
Выполнение
Вариант задания
i = 6
j = 2
Структурная матрица сети
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
1 |
a |
0 |
0 |
0 |
f |
2 |
|
1 |
b |
0 |
h |
g |
3 |
0 |
|
1 |
c |
0 |
0 |
5 |
0 |
0 |
|
1 |
d |
0 |
5 |
0 |
0 |
0 |
|
1 |
e |
6 |
|
|
0 |
|
|
1 |
Множество путей от вершины i = 6 к вершине j = 2 можно записать следующим образом:
Из m42 можно выделить подмножество тех путей, ранг которых будет, например, не более двух:
Множество путей проще всего может быть найдено раскрытием минора структурной матрицы В, получаемого путем вычеркивания i-го столбца и j-й строки в матрице В, и последующим разложением полученного определителя по строке.

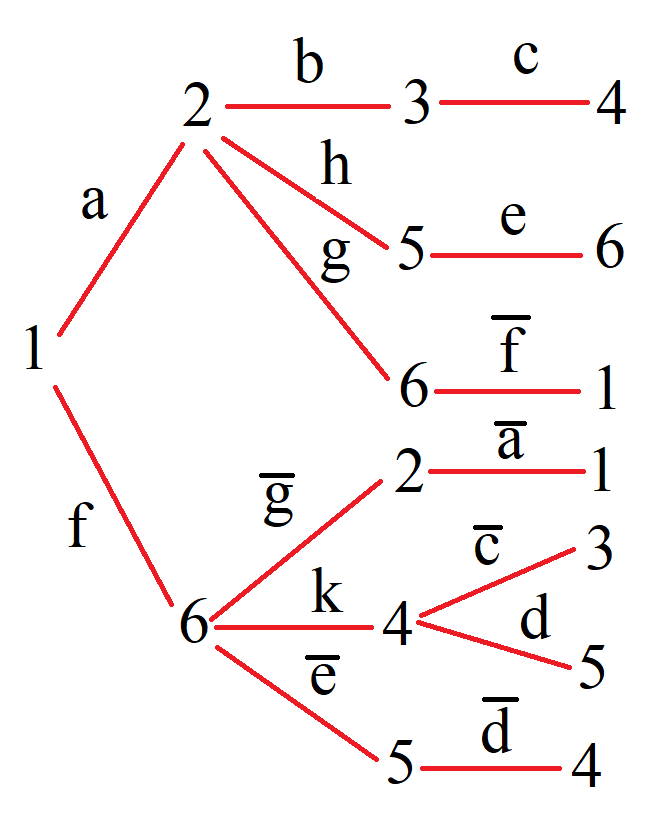

Для построения дерева путей из вершины 1 берем первую строку матрицы В и помечаем на графе вершины путей с r =1, имеющие bij ≠ 0. После того как процесс для строки закончен и отмечены номера вершин (по номеру столбца), переходим к строке одного из тех узлов, которые расположены на линии r - 1, и продолжаем процесс аналогичным образом. При этом следует учитывать, что вершины в одном пути не должны повторяться.
Для нахождения сечений (или квазисечений, т.е. сечений, рассекающих пути только до определенного ранга) следует заменить функцию m62 на двойственную, заменив дизъюнкцию конъюнкцией и, наоборот, - конъюнкцию дизъюнкцией.
Вывод
Я изучил и практически освоил описание структурных параметров сетей связи с использованием математического аппарата булевой алгебры. Путем преобразования структурных матриц получить перечень путей, сечений и квазисечений.
