НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ им. Р. Е. АЛЕКСЕЕВА
Кафедра «Энергетические установки и тепловые двигатели»
Курс «Судовые котлы»
Отчет по лабораторной работе
«Определение характеристик судового центробежно-вихревого насоса ЭПНМ 0,4/50»
Выполнили студенты группы: |
|
19-СУ |
|
Проверил: |
|
Воеводин А. Г. |
Нижний Новгород
2022
1. Схема установки
Рисунок 1 – Схема экспериментальной насосной установки
1 – центробежно-вихревой насос ЭПНМ 0,4/50, 2 – мерная емкость, 3 – манометр, 4 – регулировочный клапан
2. Выполнение работы
Определение напорной характеристики
Снимаем показания с экспериментальной установки и заносим в таблицу
А после производим расчет подачи по формуле:
№ |
Н, кг/см2 (Па) |
h, мм |
I, А |
Q, м3/с |
1 |
6,5 |
0 |
2,15 |
0 |
2 |
6 |
140 |
2,13 |
0,34 |
3 |
4 |
215 |
1,97 |
0,516 |
Строим график зависимости напора от расхода:
Определение мощностной характеристики
Мощность, развиваемая электродвигателем, определяем по формуле:
Где cosφ = 0,88 – берется с паспорта электродвигателя;
ηЭЛ = 0,78 – берется с паспорта электродвигателя;
U = 380 В – фазное напряжение;
-
№
I, А
N, кВт
Q, м3/с
1
2,15
0,97
0
2
2,13
0,96
0,34
3
1,97
0,88
0,516
Строим график зависимости мощности от расхода:
Определение характеристики КПД
Значение КПД насоса определяется из выражения:
-
№
η
Q, м3/с
1
0
0
2
0,06
0,34
3
0,07
0,516

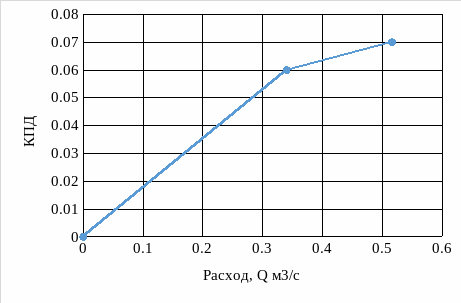

Строим график зависимости КПД от расхода:
