Лабораторная установка.

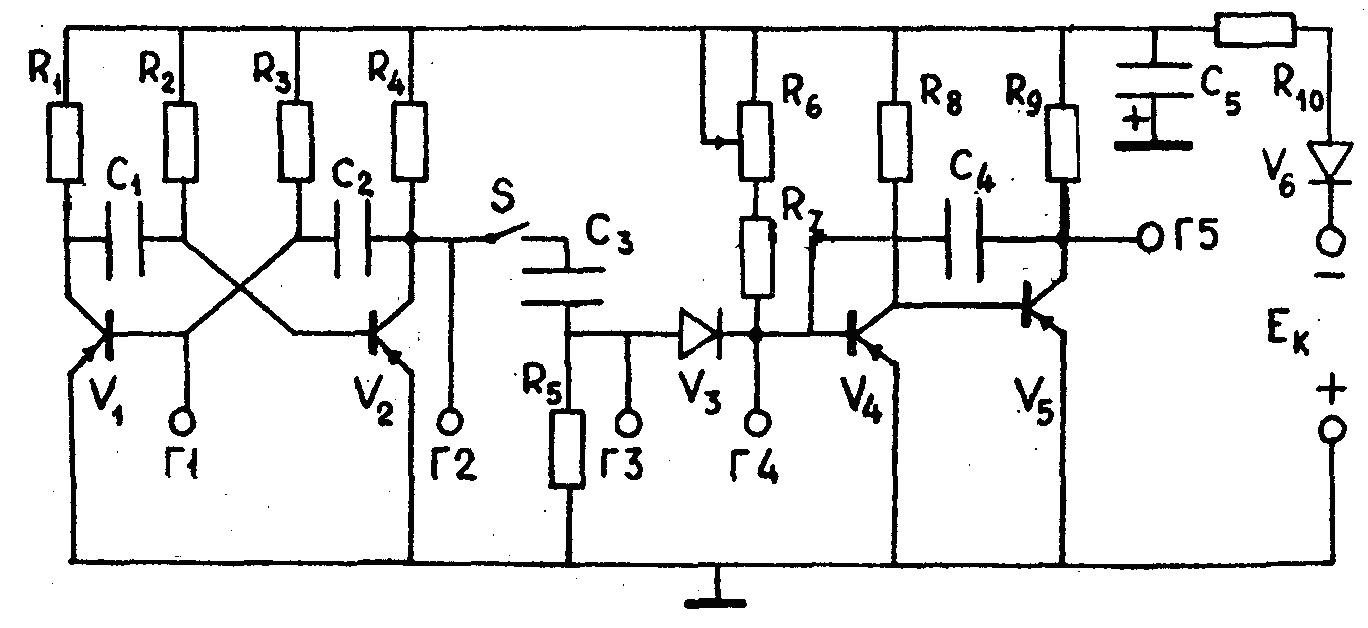

Схема лабораторной установки приведена на рис. 5.

Рис. 5.

Она состоит из исследуемых симметричного автоколебательного мультивибратора, собранного на транзисторах ,и одновибратора – на транзисторах,. При исследовании работы одновибратора, автоколебательный мультивибратор используется в качестве задающего генератора. Импульсы с коллектора транзисторачерез дифференцирующуюцепочку и диодподается на базу открытого в исходном состоянии транзистора. В остальном работа одновибратора происходит так, как это было описано ранее.

Схема содержит сглаживающий Г-образный фильтр и диод. защищающий схему от неправильного включения полярности питающего напряжения.

При выполнении лабораторной работы используется осциллограф С1-13А.

Порядок выполнения работы.

1. Подключить лабораторную установку к источнику питания.

2. Исследовать работу автоколебательного мультивибратора. Для этого необходимо:

а) зарисовать осциллограммы напряжений на базе транзистора (гнездо) и коллекторе транзистора(гнездо). Зарисовывая осциллограммы, относящиеся к работе данного устройства, необходимо их располагать одну под другой соответствующим образом, как, например, это показано на рис. 2. На осциллограммах необходимо проводить оси абсцисс и ординат с указанием масштабов по этим осям (по оси абсцисс – в мкс/см, ординат – в В/см). Усиление осциллографа необходимо выбирать таким, чтобы изображение занимало по вертикали околоэкрана.

б) измерить амплитуду и период колебаний генерируемых импульсов.

Измерение амплитуды импульса.

При помощи входного делителя и ручки "усиление" установить на экране осциллографа импульс требуемых размеров, но не более 25 мм. Отсчитать величину установленного изображения по масштабной сетке, наложенной на экран трубки. Запомнить положение входного делителя. Ручку "усиление" в дальнейшем не сдвигать до конца измерений. Постаять входной делитель в положение "калибр".

Ручной "калибр. потенц." отрегулировать величину калибрационного сигнала, чтобы получить изображение, равное по величине изображению исследуемого импульса или, если напряжение калибрационного сигнала недостаточно для этого, установить любую удобную для отсчета величину изображения калибрационного сигнала. Для более точного отсчета желательно, чтобы величина изображения калибрационного сигнала отличалась не более чем в 1,5-2 раза от величины изображения исследуемого импульса.

Установив величину изображения калибрационного сигнала, отсчитать против риски на шкале "калибровка амплитуды" деление шкалы. При измерении амплитуды импульсов необходимо отсчет производить по шкале "имп.". При измерении синусоидальных напряжений надо пользоваться шкалой "эфф.".

Определив калибрационное напряжение, мы можем по отношению изображений исследуемого импульса и калибрационного сигнала, учтя ослабление входного делителя, определить амплитуду исследуемого импульса. Амплитуда исследуемого импульса

(Вольт).

где: – величина исследуемого изображения в мм;– величина изображения калибрационного сигнала в мм;– величина калибрационного сигнала в вольтах, соответствующая величине изображения "V"; – коэффициент деления входного делителя, при котором измеряется исследуемый сигнал.

В случае, если величина изображения калибрационного сигнала установлена равной величине изображения исследуемого импульса, то определив по шкале величину калибрационного напряжения и умножив эту величину на показатель входного делителя, определяем амплитуду исследуемого импульса.
