Установка частоты генератора синусоидального напряжения

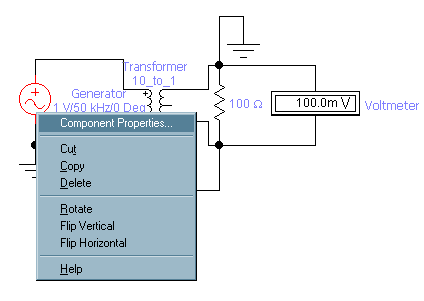

В процессе выполнения лабораторной работы необходимо изменять частоту генератора. Для этого необходимо сначала установить курсор мыши на генератор и нажать на левую кнопку мыши. При этом схематическое изображение генератора окрасится в красный цвет. Не передвигая курсор нажмите на правую кнопку мыши и перед вами появится контекстное меню
в котором следует поместить курсор мыши на пункт Свойства компонента "Component Properties" и нажать на левую кнопку мыши. Тогда появится диалоговое окно для установки свойств генератора
В этом окне вам необходимо в первом окошке напротив слова Частота "Frequency" установить необходимое значение частоты, а во втором, с помощью стрелок, ее размерность (kHz - кГц, MHz - МГц). Аналогично устанавливаем начальную фазу генератора в окошке Phase в градусах (Deg). После нажатия на кнопку ОК генератор настроен на установленную вами частоту и фазу, о чем свидетельствует значения частоты и фазы, появившиеся у схематического изображения генератора.
Установка величины емкости
Часто в ходе выполнения лабораторной работы вам будет необходимо изменять емкость конденсатора. Для этого необходимо сначала установить курсор мыши на конденсатор и нажать на левую кнопку мыши. При этом схематическое изображение конденсатора окрасится в красный цвет. Не передвигая курсор нажмите на правую кнопку мыши и перед вами появится контекстное меню
в котором следует поместить курсор мыши на пункт Свойства компонента "Component Properties" и нажать на левую кнопку мыши. Тогда появится диалоговое окно для установки свойств конденсатора,
В этом окне вам в закладке Value необходимо в первом окошке напротив слова Емкость "Capacitance" ввести с помощью клавиатуры необходимое значение емкости, а во втором, с помощью стрелок, ее размерность (pF - пФ, nF - нФ, F - мкФ, mF - мФ). После нажатия на кнопку ОК конденсатор имеет установленную вами емкость, о чем свидетельствует значение емкости, появившееся у схематического изображения конденсатора.
Установка величины сопротивления
В ходе выполнения лабораторной работы вам будет необходимо изменять сопротивление резистора. Для этого необходимо сначала установить курсор мыши на резистор и нажать на левую кнопку мыши. При этом схематическое изображение резистора окрасится в красный цвет. Не передвигая курсор нажмите на правую кнопку мыши и перед вами появится контекстное меню
в котором следует поместить курсор мыши на пункт Свойства компонента "Component Properties" и нажать на левую кнопку мыши. Тогда появится диалоговое окно для установки свойств резистора,
В этом окне вам в закладке Value необходимо в первом окошке напротив слова Сопротивление "Resistance" ввести с помощью клавиатуры необходимое значение сопротивления, а во втором, с помощью стрелок, ее размерность ( - Ом, k - кОм, - МОм). После нажатия на кнопку ОК резистор имеет установленное вами сопротивление, о чем свидетельствует значение сопротивления, появившееся у схематического изображения резистора.
Мультиметр
Мультиметр (Multimeter) можно использовать при измерениях напряжения V, тока I, сопротивления и затухания dB. Прибор можно использовать при измерении постоянного и переменного напряжения и тока (-, ~).
Выбор режима работы прибора определяется с помощью клавиш на его передней панели. При измерениях переменного напряжения и тока прибор показывает действующие значения.
При использовании этого прибора можно задать его паразитные параметры: внутреннее сопротивление амперметра Ammeter resistance; внутреннее сопротивление вольтметра Voltmeter resistance; измерительный ток омметра Ohmmeter Current; эталонное напряжение при измерении затухания Decibel Standard. Значения этих паразитных параметров выбираются в режиме Setting. Внешний вид передней панели прибора показан на рис.
Рис. Изображение мультиметра
