Что обозначает класс материала в условном обозначении материала печатной платы по госТу.
Изготовление печатных плат и ГПК определенного класса точности по ГОСТ 23751 обеспечивают, применяя техническое оснащение и вспомогательные материалы в соответствии с приложением 1.
Печатные платы 1-го и 2-го классов точности наиболее просты в исполнении, надежны в эксплуатации и имеют минимальную стоимость; 3-го класса - требуют использования высококачественных материалов, более точного инструмента и оборудования; 4-го и 5-го классов - требуют ограничения габаритных размеров, специальных материалов, прецизионного оборудования, особых условий для изготовления.
Рассчитайте допустимый ток, протекающий в проводе диаметром 0,7 мм, если допустимая плотность тока равна 10 а/мм2.
I=0.785*10*0.7^2=3.8465
A
25 4 14
1. Что означает маркировка импортного резистора 123 – 123 кОм
2. Дайте вывод формулы для угла полного внутреннего отражения в оптическом кабеле. Приведите рисунок.
N1*sin(θпад)=N2*sin(θотраж)
Θотраж = 90 градусов, синус равен 1, соответсвенно N1*sin(θпад)=N2 и далее:
3. Как расшифровать обозначение импортного корпуса TSSOP Thin Small-Outline Package — тонкий малогабаритный корпус
4. Дайте определение электронного модуля 0-го уровня. Функционально и конструктивно законченное радиоэлектронное средство (микросборка, микросхема), размерно-координируемое с базовой несущей конструкцией нулевого уровня БНК-0 и обладающее свойствами конструктивной взаимозаменяемости,
называют электронным модулем нулевого уровня (ЭМ0).
5. Дайте определение типового элемента замены. Типовой элемент замены (ТЭЗ) -- конструктивно законченный элемент машины, служащий для электрического объединения ИС и компонентов, самостоятельный по технологии изготовления и взаимозаменяемый без подгонки и дополнительной настройки с однотипными ТЭЗ машины.
6. Расшифруйте запись “Резистор с2-33 – 0,125 – 20 ком ± 5% а-д-в ожо.467.093ту”
-
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
С
-
2
33
-
0.125
20 ком
± 5%
-
А
Д
В
-
-
№ТУ
Резистор – металлопленочный – идентификатор подтипа 33 – 0.125 Вт – 20ком – точность ± 5% - уровень шумов ≤ 1 мкВ/В – класс Д температур.коэфф.сопротив.(от 20 до 125 °С ТКС ×10-6 1/ °С ±10, от минус 60 до 20 °С ТКС ×10-6 1/ °С ±50 ) – всеклиматическое исполнение – номер и вид основного документа на применение
7. Расшифруйте запись “Розетка грпм1-61гп2-в-№ту”
-
1
2
3
4
5
6
7
8
ГРПМ
1
61
Г
П
2
В
№ТУ
Гиперболический разъем прямоугольной формы малогабаритный-1 разработка-61 контакт-гнездо-прямой монтаж – покрытие контактов серебро – всеклиматическое исполнение- номер и вид основного документа на применение
8. По каким параметрам определяют класс точности печатной платы? t и S мм, b мм, J=d/H, дельта t без покрытия и с (предельное отклонение ширины проводника) – это все номинальные размеры в узких местах
9. В соответствии с принципом декадности постройте ряд номинальных значений сопротивления резисторов в интервале 1…10 кОм для δ=0,1
= xнi+1/ хнi = (1 )/(1 )
Y=1.2, m = lg y 10= 12
1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2, 10
26 5 15
1) Расшифруйте условное обозначение корпуса 4108.16
Тип 4, подтип - 41 (Расположение выводов относительно установочной плоскости - параллельное по двум противоположным сторонам, Форма проекции тела корпуса на установочную плоскость - прямоугольная), 08 - порядковый номер, 16 - количество выводов
2) Объясните с помощью рисунка, как ослабляются помехи в витой паре.
Наводимые внешним магнитным полем токи помех имеют в витой паре противоположные направления и поэтому взаимно компенсируются.
3) Как расшифровать обозначение импортного корпуса PQFP.
Plastic Quad Flat Package
4) Дайте определение 1-го уровня конструктивной иерархии.
коммутация печатным и проводным монтажом электронных компонентов на плате;

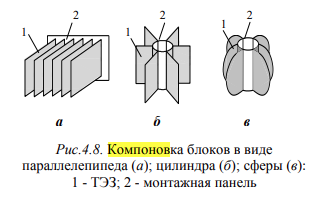

5) Изобразите компоновочные схемы блоков
6) Расшифруйте запись розетки соединителя СНП34 - 91/132х12 Р - 21 - В бРО.364.011 ТУ
СНП - идентификатор типа соединителя (соединитель ножевой прямоугольный), 34 - идентификатор номера разработки, 91 - количество контактов, 132х12 - геометрические размеры колодки для соединителя типа СНП, Р - для соединителя типа СНП (розетка), 21 - указатель покрытия контакта, В - указатель климатического исполнения, бРО.364.011 ТУ - номер документа на поставку
7) Расшифруйте запись микросхемы КР140УД5- бК0.348.239ТУ
К - идентификатор области применения (широкого), P - идентификатор типа корпуса (пластмассовый DIP), 1 - идентификатор вида конструктивно-технологического исполнения типа (полупроводниковые), 40 - цифровое обозначение серии, УД - идентификатор функционального назначения по ГОСТ 18683-83 (операционный усидитель), 5 - идентификатор порядкового номера разработки, бК0.348.239ТУ - номер основного КД
