Погрешности метода.
Погрешность измерения мощности методом вольтметра включает в себя:
погрешность определения частотного коэффициента, которым пользуются для коррекции показаний измерительного блока, ; численное значение этой погрешности определяется точностью образцовых средств, применяемых при измерении частотного коэффициента;
погрешность, обусловленная неравномерностью коэффициента преобразования в динамическом диапазоне, ; ее значение зависит от типа диода и степени приближения его характеристики к выбранной;
погрешность калибровки делителя преобразователя на постоянном или переменном токе НЧ (если таковой входит в состав преобразователя), ; она определяется точностью приборов, используемых при калибровке;
погрешность, обусловленная отражением мощности от входа преобразователя, или неисключенное ее значение при введении поправки, ;
погрешность рассогласования, , значение которой определяют из выражения (7.24);
погрешность, обусловленная изменением температуры окружающей среды, ; для полупроводниковых преобразователей она может достигать 12,5% при температурно-компенсированных конструкциях;
погрешность измерительного блока, включая временной дрейф, ;
- погрешность, обусловленная влиянием гармонических составляющих,
.
Пользуясь выражением (7.25), можно рассчитать максимальное значение погрешности измерения мощности при знании максимальных значений составляющих.
Достоинства и недостатки метода.
К достоинствам метода следует отнести простоту, малое время подготовки приборов к измерениям, быстродействие, возможность измерения мощности как непрерывных, так и импульсно-модулированных сигналов. К недостаткам метода относят низкую точность измерений (порядка 0,5 1 дБ), ограниченный диапазон частот при использовании электровакуумных диодных преобразователей (не выше 2 ГГц), зависимость показаний от температуры окружающей среды (при использовании полупроводниковых преобразователей) и от наличия гармонических составляющих при пиковом детектировании.
7.6 Термисторные ваттметры свч.
Принципиальное отличие термисторных ваттметров от калориметрических и термоэлектрических состоит в том, что в одном элементе - термисторе - объединены три функции поглотителя, преобразователя приращения температуры в изменение сопротивления и далее при помощи мостовой схемы в приращение напряжения и калибровочного нагревателя. Рассмотрим метод измерения мощности термисторным измерителем. Сущность метода заключается в использовании свойства изменения сопротивления термистора при его нагреве поглощенной мощностью СВЧ. Термистор представляет собой цилиндр или бусинку (рис. 7.32) из полупроводникового материала с металлическими выводами. Характерные размеры тела термистора 0,3-0,5 мм для бусинок и диаметр ~0,2 мм, длина ~1,0 мм для цилиндров. Металлические выводы необходимы для включения как в цепь СВЧ, так и в цепь измерения сопротивления.

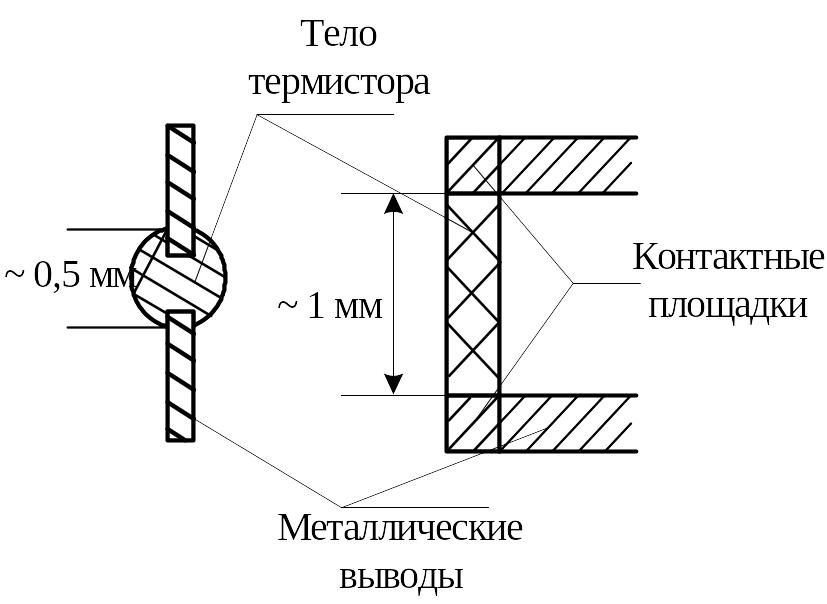

Рис. 7.32 Термистр
Если расположить термистор вдоль линий напряженности электрического поля, например, как на рис. 7.33а, в прямоугольном волноводе, или как на рис. 7.33б в коаксиальном тракте, то в теле термистора наводится СВЧ ток, энергия которого в соответствии с законом Джоуля-Ленца превращается в тепло. Температура тела термистора изменяется (увеличивается). Термисторы имеют зависимость сопротивления от температуры как на рис. 7.34, приблизительно описываемого формулой:
, (7.28)
где
- сопротивление термистора при некоторой
(начальной) температуре окружающей
среды, при которой происходят измерения;
-
температурный коэффициент сопротивления;
-
приращение температуры тела термистора
относительно температуры окружающей
среды.
Приращение
сопротивления термистора
.
а) б)

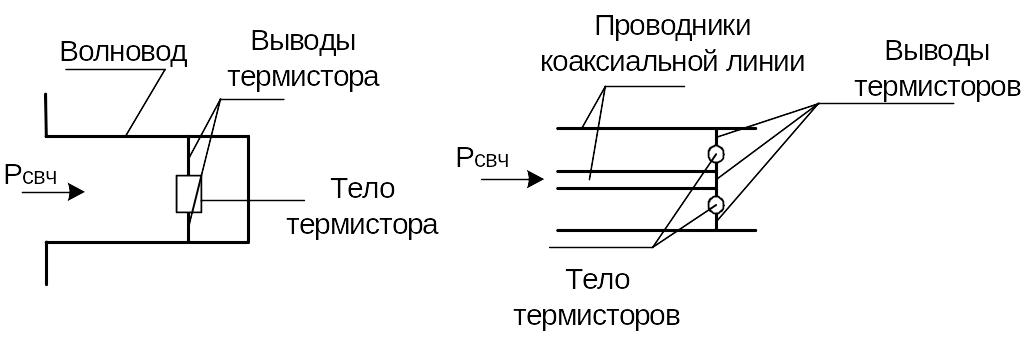

Рис. 7.33 Расположение термистора
Для создания прибора, пригодного для измерения мощности при помощи термистора необходимо решить 3 основных задачи:
расположить термистор в волноводе так, чтобы он поглощал всю падающую на него мощность ;
преобразовать приращение
в электрическое напряжение, пригодное для измерения;
создать схему калибровки термистора известной мощностью постоянного тока или тока низкой частоты.
Эти три задачи решаются в конструкции термисторного измерителя, состоящего из выносного первичного измерительного преобразователя - термисторной головки и блока измерительного в виде самобалансирующегося автоматического термисторного моста.

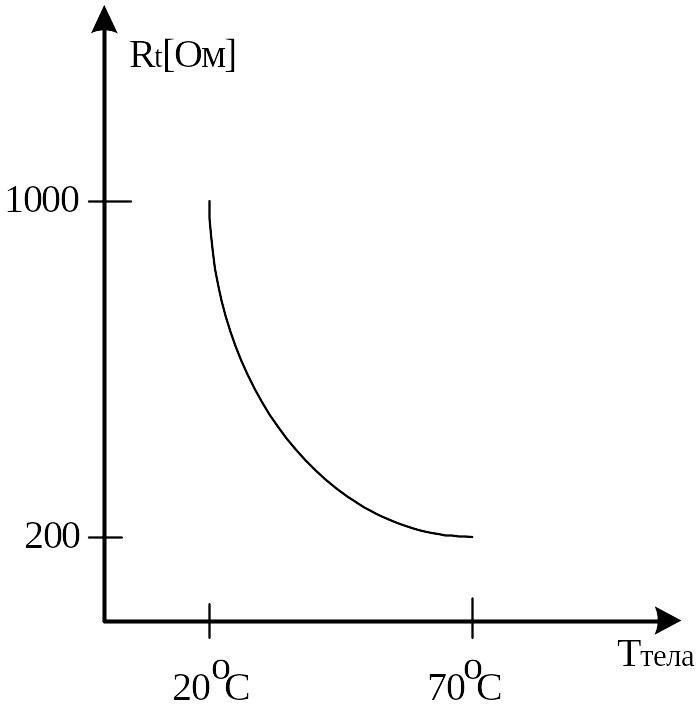

Рис. 7.34 Температурная зависимость сопротивления темистора
