Конструкции измерителей приращения температуры.
В качестве измерителей приращения температур могут использоваться различные преобразователи, например:
термопары или батареи термопар, представляющие собой один или несколько (до 200-300) спаев двух материалов с разной работой выхода электронов и выдающих ЭДС пропорционально разности температур горячих и холодных слоев в соответствии с законом Томсона;
бареттеры, то есть проволочные металлические сопротивления, например, из меди, обладающие положительным температурным коэффициентом сопротивления (TКC);
термисторы, представляющие собой полупроводниковые поликристаллические на основе окислов металлов резисторы с отрицательным TКC.
Для
получения электрического напряжения,
пропорционального изменению температуры
терморезисторы (бареттеры и термисторы)
включают в мост Уинстона.
Дифференциальная схема калориметра.
Изменения
внешней окружающей температуры
вызывают изменение температуры
поглотителя. Измеритель приращения
температуры не отличает причину появления
.
Следовательно, появление
из-за
является источником погрешности,
ограничивающим минимальное значение
измеряемой мощности
.
Для уменьшения погрешностей из-за
применяется дифференциальная схема
построения калориметров. Отметим, что
построение дифференциальной схемы
является одним из наиболее эффективных
инженерных приемов уменьшения влияния
любых нежелательных внешних воздействий
на погрешности средств измерений,
например, влияние изменений давления,
температуры, напряжения сети и т. д.

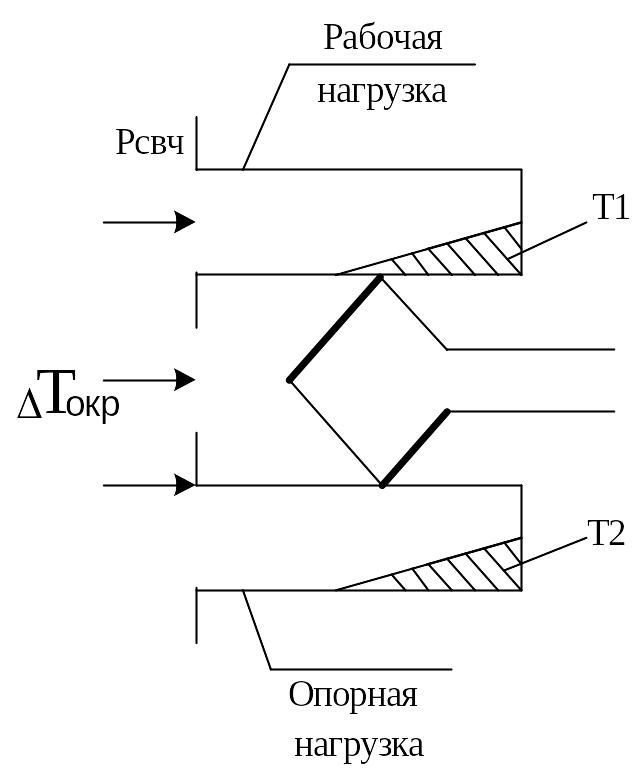

Рассмотрим схему дифференциального волноводного калориметра (рис. 7.9).
Рис. 7.9 Дифференциальный волноводный калориметр
Она
включает две нагрузки, которые необходимо
сделать максимально похожими друг
на друга, и измерять разность температур
между ними. Пусть
,
- температура каждой из нагрузок.
Выделение мощности
в нагрузке №1 приведет к изменению его
температуры на
.
Изменение внешней температуры на
вызовет изменения
,
и
.
Суммарное изменение:
,
.
Если
в каждой из нагрузок (поглотителей)
имеется измеритель значений
и
,
то вычитая их показания получим
. (7.12)
Таким образом, влияние изменений внешней температуры может быть уменьшено. Обычно дифференциальная схема дает снижение погрешности из-за в 5-20 раз. Полностью устранить влияние невозможно из-за того, что невозможно изготовить абсолютно одинаковые нагрузки, а градиенты внешней температуры могут иметь различные направления и изменяться во времени.
Проточный калориметр по принципу действия всегда является дифференциальным, так как измеряется разность между температурой жидкости на выходе и входе, так что изменения температуры входной воды при не слишком больших ее расходах не приведут к большим погрешностям измерений .
Блоки измерительные калориметрических измерителей мощности.
Выходной
величиной первичного измерительного
преобразователя является, как правило,
постоянное напряжения
,
пропорциональное приращению температуры.
Блоки измерительные (БИ) необходимы для
преобразования этого напряжения
в показания прибора в ваттах. Кроме
того, БИ обычно содержат источник
известной калибровочной мощности
постоянного или НЧ тока для сравнения
мощности СВЧ с мощностью калибровки,
то есть для реализации метода
замещения.

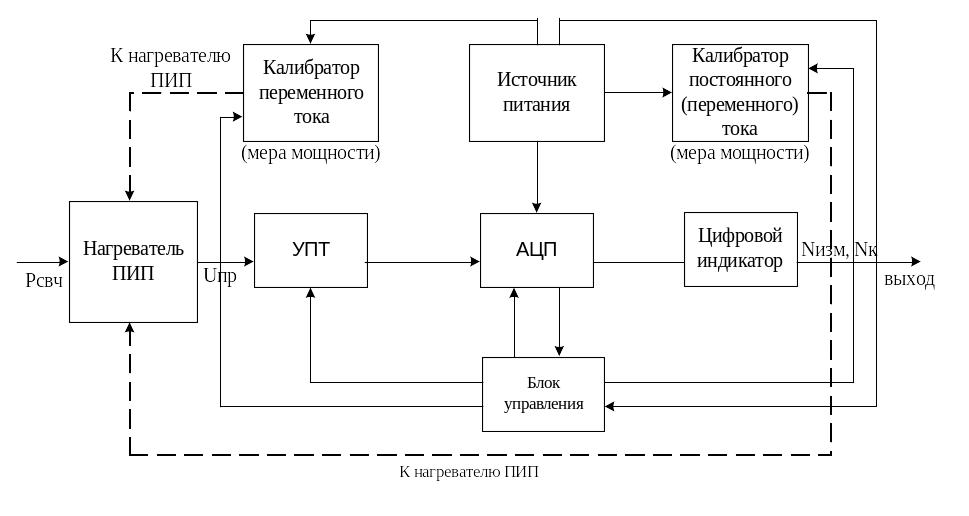

Поэтому структуру БИ и калориметрического
ваттметра в целом можно представить на
рис. 7.10.
Рис. 7.10 Блоки измерительные калориметрических измерителей мощности
Мощность
поглощается в преобразователе и нагревает
поглотитель. Приращение температуры
поглотителя преобразуется в постоянное
напряжение
на выходе ПИП. Напряжение
усиливается усилителем постоянного
тока, преобразуется в цифровой вид при
помощи аналого-цифрового преобразователя
(АЦП) и индицируется на цифровом
индикаторе. Блок управления автоматически
перестраивает коэффициент усиления
УПТ и выбирает пределы измерений. В
режиме “калибровка” блок управления
включает калибровочную мощность в
нагреватель ПИП и одновременно
устанавливает коэффициент усиления,
обеспечивающий показания
равные
.
