Конструкции поглотителей и нагревателей.

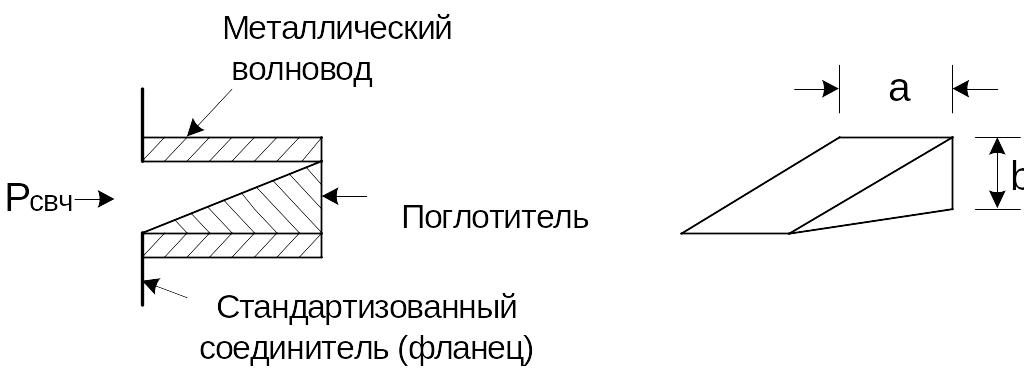

В качестве поглотителей в волноводах прямоугольного поперечного сечения используют в простейшем варианте поглощающую согласованную нагрузку в виде клина по узкой стенке (рис. 7.4).
Рис. 7.4 Конструкция волноводного поглотителя
a - размер широкой стенки волновода, b - размер узкой стенки волновода.
Для
уменьшения теплоемкости поглотителя
и его коэффициента отражения на основе
сложных электродинамических расчетов
и экспериментов создатели измерителей
отрабатывают поглотители более сложной
формы из материалов со специально
подобранными значениями ε′, ε″, µ′,
µ″ - комплексных диэлектрической и
магнитной проницаемости. На металлический
волновод надевают радиатор, а между
поглотителем и стенкой волновода
специальными технологическими
приемами обеспечивают хороший тепловой
контакт. Обычно максимальная температура
в любой точке поглотителя не должна
превышать
.
В противном случае из-за значительного
теплового расширения материалов может
измениться коэффициент теплоотдачи в
окружающую среду и, как следствие, будет
изменяться значение
,
то есть проявится источник погрешности
измерений из-за зависимости
от
температуры, обычно называемый
нелинейностно преобразователя.
Для определения значения на поверхности поглотителя, а иногда и на поверхности волновода, располагают нагреватель, в который можно подать мощность калибровки постоянного или переменного тока. Нагреватель можно сформировать, например, методом напыления на поверхности клина, обращенной к металлической стенке волновода с применением подходящей напыленной изоляции и специальных контактов. В простейшем варианте можно было бы нагреватель в виде спирали разместить и на внешней поверхности волновода. Но в этом случае будет слишком велико отличие коэффициентов и в формуле (7.9).
В коаксиальных трактах в качестве поглотителей чаще всего используют резисторы с сопротивлением равным волновому сопротивлению стандартизованного коаксиального тракта (либо 50, либо 75 Ом). Резисторы по конструкции и технологии изготовления напоминают широко распространенные резисторы серии МЛТ. На керамическом цилиндре из теплопроводящей керамики методом напыления и вжигания формируется толстая пленка с необходимым сопротивлением на единицу поверхности. Пленка должна быть такой, чтобы толщина скин - слоя в ней была много больше толщины пленки d (рис. 7.5), так что индуктивность ее очень слабо зависит от частоты.
Резистор
- поглотитель включают последовательно
в центральный проводник коаксиальной
линии (рис. 7.6) с короткозамыкателем
на одном из его концов. Замечательное
свойство такой нагрузки в том, что
резистор одновременно является и
поглотителем и нагревателем для
калибровки мощностью постоянного тока
или НЧ, а мощности
и
выделяются в одном и том же объеме
поглотителя, так что значения
и
весьма близки.
Рис. 7.5 Рис. 7.6
Коаксиальный поглотитель Ресистор-пленка
Конструкции поглотителей и нагревателей проточных калориметров.
Рассмотрим
конструкцию поглотителя проточного
калориметра на примере калори-метрического
измерителя большого уровня мощности
для волноводов (рис. 7.7). Мощность
поглощается водой, протекающей внутри
трубки из диэлектрического материала,
например, стекла или фторопласта. Вода
в качестве поглотителя при больших
уровнях мощности весьма удобна ввиду
очень большой диэлектрической
постоянной (для дистиллированной воды
)
и, соответственно, малой длине волны,
которая в водной среде (уменьшается в
раз), а также из-за большой теплоемкости.

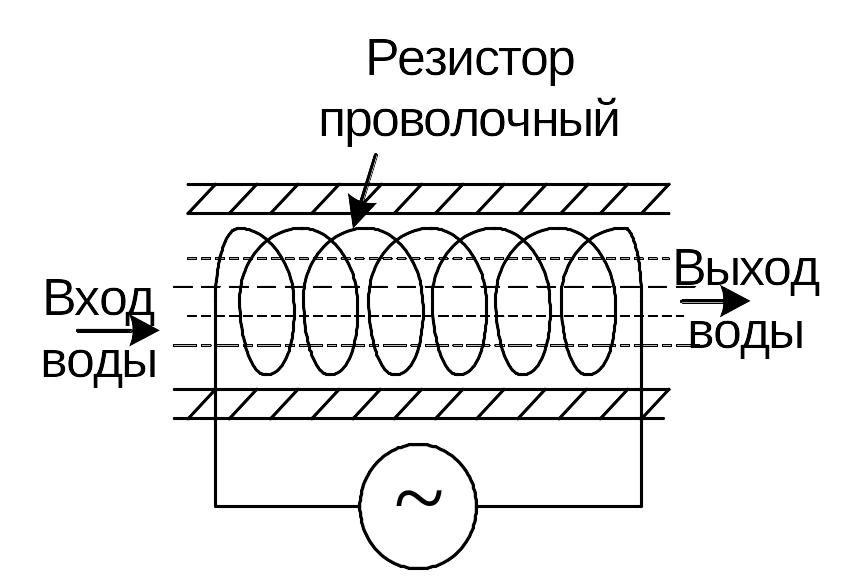

Для определения
(калибровки) калориметра применяют
нагреватели в виде проволочных спиралей,
расположенных внутри подводящих труб,
чаще всего на выходе воды из нагрузки
(рис. 7.8).
Рис. 7.8 Проточный поглотитель
