6.1.5. Измерения нелинейных искажений
Измерители напряжений переменных токов в электрических цепях сопровождается искажениями форм сигналов и их спектрального состава. Искажения, выражающиеся в изменении соотношений амплитуд напряжений на разных частотах называют линейными. Они обусловливают наличием в цепи частотно зависимых полных сопротивлений, содержащих реактивные компоненты емкости и индуктивности. Свойство цепи вносить линейные искажения обычно описывается амплитудно-частотной и фазово-частотной характеристиками цепи.
Другие искажения, которые называют нелинейными, связаны с появлением новых гармонических компонентов спектра - гармоник напряжения. Нелинейные искажения вызываются наличием в цепи элементов, полное сопротивление которых зависит от амплитуды токов и напряжений, например, активное сопротивление p-n перехода, катушка индуктивности с сердечником, у которой магнитная проницаемость зависит от напряженности магнитного поля, конденсатор с диэлектриком, у которого диэлектрическая постоянная зависит от напряжения.
Искажения необходимо измерять по нескольким причинам. Во-первых, нелинейные искажения ухудшают качество передачи полезного сигнала, например, искажают тембр речи, качество звучания музыки, то есть портят конечный продукт. Во-вторых, нелинейные искажения, сопровождающиеся появлением новых гармонических компонентов, вносят дополнительные помехи, шумы в полезный сигнал. И, наконец, переход части энергии в нежелательные гармоники снижает КПД устройств.
Имеются
две задачи при измерении искажений.
Первая - это определение свойств
электрической цепи в смысле способности
ее вносить искажения, то есть линейность
цепи. Вторая задача - это определить в
какой мере желаемое “чистое”
синусоидальное напряжение искажено
наличием гармоник. Для решения обеих
задач измеряют относительную безразмерную
величину, которую называют коэффициентом
гармоник
,
определяемую по одной из следующих
формул:
(6.19)
где
- амплитуда i-той
гармоники или по формуле
(6.20)
При
решении первой задачи на вход испытуемого
устройства подают синусоидальное
напряжение предельно близкое к
неискаженному, то есть у которого
амплитуды гармоник
,
…
близки к нулю. Затем измеряют
на выходе испытуемой цепи. Полученное
значение
характеризует свойство цепи, ее отличие
от линейной.
Рис. 6.8. Структурная схема измерителя коэффициента гармоник.
1 - входное устройство; 2 - усилитель широкополосный; 3 - усилитель с режекторным фильтром 4; 5 - делитель напряжения; 6 - усилитель; 7 - детектор СКЗ напряжения; 8 - вольтметр постоянного тока; 9 - частотометр; 10 - блок управления.
Для решения второй задачи измеряют непосредственно на выходе испытуемого экземпляра методом прямого измерения при помощи измерителя коэффициента гармоник.
Измерения
в НЧ диапазоне проводят приборами,
которые измеряют
в соответствии с его формульным
определением. Структура измерителя
представлена на рис. 6.8.
6.1.6. Измерения мгновенных значений переменного напряжения.
Предположим, имеется переменное напряжение , представляющее функцию времени, ограниченный участок которой на интервале , изображен на рис. 6.9. Задача состоит в том, чтобы измерить напряжение в каждый момент времени, то есть получить результат, запомнить его и представить в виде, удобном для дальнейшей обработки. Для решения такой задачи, когда измерения напряжения во времени происходят быстро, то есть характерные времена, в течение которых они изменяются, соизмеримы с временами , характерных для радиотехнических и акустических устройств, для цифровых устройств вычислительной техники, для быстропротекающих процессов при взрывах применяют приборы, которые называют осциллографами.
Рис.6.9. Функция времени переменного напряжения.
Осциллограф - это измерительный прибор, реализующий метод совместных измерений времени и напряженности, который записывает график изменяющегося во времени напряжения в прямоугольных координатах время - мгновенное значение напряжения. Изображение функции представляется на экране в виде, удобном для наблюдения. Сформированная система координат дает возможность каждой точке графика приписать численное значение напряжения и времени от начала наблюдения функции до окончания - . Очевидно, для получения такого графика необходимо иметь два преобразователя, один из которых преобразует интервал времени в напряжение и далее в линейное перемещение луча по одной координате, а другой преобразует измеряемое напряжение в перемещение по другой координате. Таким преобразователем служит электронно-лучевая трубка (ЭЛТ) в аналоговых осциллографах и матричные экраны в совокупности с аналогово-цифровыми преобразователями мгновенных значений напряжений.
Для
преобразования текущего приращения
времени в перемещение электрического
луча по координате “время” применяют
линейно измеряющиеся напряжения, которые
вырабатываются внутри прибора при
помощи специальных генераторов
развертки.
Чаще всего используют линейную развертку,
то есть напряжение, изменяющееся по
закону
- пилообразный импульс рис …. Очевидно,
если значение
,
а перемещение луча
,
то
.
Запуск генератора развертки производят
несколько раньше, чем момент появления
измеряемого напряжения. Для этого
измеряемое напряжение пропускают через
линию задержки, в то время как развертку
запускают немедленно по приходу
измеряемого напряжения.
Рис. 6.10. Напряжение на генераторе развертки.
Осциллограф может превратиться в удобный измерительный прибор, если в его состав включить меры напряжения и интервала времени, а также устройства для регулирования коэффициентов преобразования. В качестве мер переменного напряжения и времени используются генераторы синусоидального или импульсного напряжения с известной амплитудой, частотой, периодом или длительностью импульсов. При помощи этих мер производят операцию калибровки осциллографа.

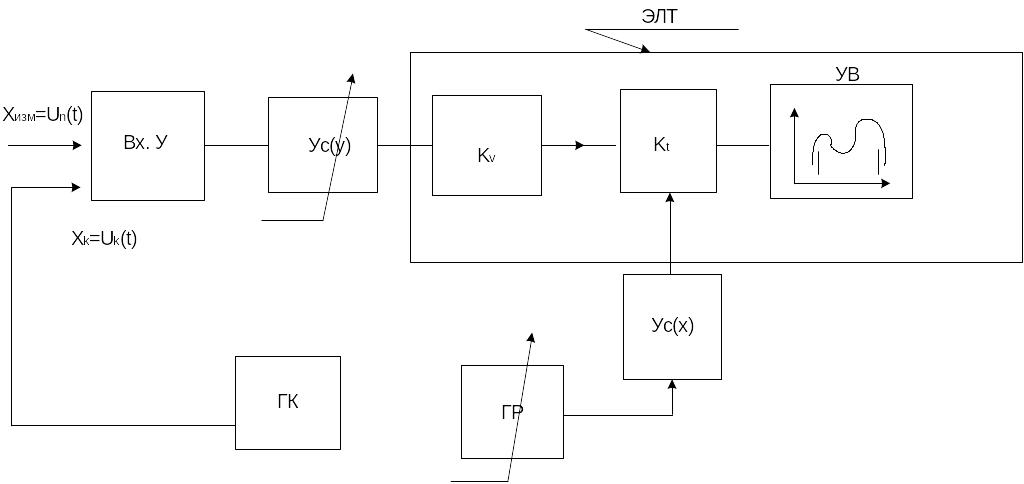

Структурную схему осциллографа можно представить в виде рис. 6.11.
Рис. 6.11. Структурная схема осциллографа.
Вх. У – входное устройство; Ус(у) – усилитель канала вертикальное направление); Ус(х) – усилитель горизонтального канала; Kv – преобразователь канала «вертикального» отклонения; Kt - преобразователь канала «горизонтальное» отклонения; УВ – устройство визуализации (экран ЭЛТ); ГР – генератор развертки регулируемой длительности; ГК – калибратор калибровочного напряжения.
Назначение основных узлов: Вх. У - это делитель напряжения - масштабный преобразователь для приведения входных напряжений к наиболее удобному для дальнейших операций диапазону значений; Ус(х), Ус(у) – многокаскадные усилители с регулируемыми коэффициентами усиления для установления нужных значений коэффициента преобразований осциллографа: ГР – генератор пилообразного напряжения с регулируемым временем развертки; Kv, Kt, УВ – электронно-лучевая трубка, выполняющая роль преобразователей двух величин в координаты изображения: на устройстве визуализации.
В
качестве устройства сравнения для
аналогового осциллографа с ЭЛТ всегда
выступает оператор, который проводит
калибровку, устанавливает требуемые
значения
,
для получения
,
а самое главное определяет показания
и определяет результат измерения
напряжения в соответствии с уравнением
(6.20)
Отметим, что измеряются совместно две величины - время и напряжение. Для каждой из них действует уравнение ( ), то есть
. (6.21)
Погрешность
измерения значений входной функции
равна
, (6.22)
где Δх, Δу - погрешности измерений напряжений по каналам Х и Y.
Погрешности обусловлены следующими составляющими:
-
погрешностью номинальных значений
напряжений и интервалов времени функции
;
- конечной разрешающей способностью ЭЛТ из-за конечной толщины луча (пятна) на экране;
- случайными погрешностями – “дрожанием изображения”;
-
зависимость
,
от значений
,
,
то есть нелинейностью ЭЛТ как
преобразователя напряжений по каналу
X
и Y.
