6.1.1 Вольтметры амплитудных значений.
Отклонение указателя амплитудного вольтметра прямо пропорционально амплитудному (пиковому) значению переменного напряжения, независимо от формы кривой напряжения. Таким свойством не обладает ни одна из систем электромеханических измерительных приборов. В электронных вольтметрах амплитудного значения используются пиковые детекторы с открытым и закрытым входом.
Амплитудные вольтметры обладают наибольшим диапазоном частот (от десятков герц до 12 ГГц) благодаря тому, что преобразование осуществляется непосредственно на входе прибора. Амплитудный детектор конструктивно размещается в выносном пробнике, благодаря чему удается уменьшить влияние паразитных параметров вольтметра, вывести резонансную частоту входной цепи за пределы диапазона частоты вольтметра.
Необходимая чувствительность (нижний предел измеряемых напряжений - единицы милливольт) достигается применением после детектора УПТ с большим коэффициентом усиления.
Вольтметры среднеквадратических и средневыпрямленных значений требуют применения усилителя переменного напряжения, поскольку преобразователи переменного напряжения в постоянное обладают малой чувствительностью. Этой мерой решается вопрос о необходимой чувствительности, однако возникают трудности обеспечения широкого диапазона частот. Амплитудные вольтметры, чтобы выполнить требования в отношении диапазона частот, чувствительности и точности, строятся, как правило, по схеме уравновешивающего (компенсационного) преобразования как со статической характеристикой (автокомпенсационные вольтметры), так и с астатической (компенсационные вольтметры.) На рис. 6.3 показана упрощенная структурная схема амплитудного вольтметра с закрытым входом,

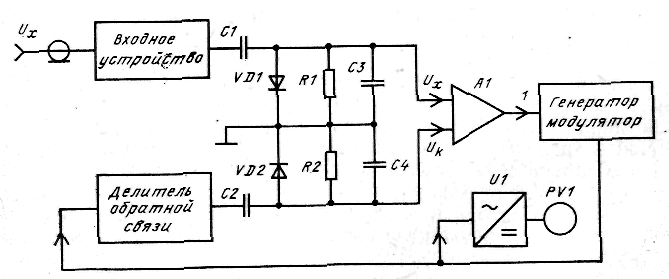

Рис. 6.3. Структурная схема вольтметра с закрытым входом.
построенного
по схеме уравновешивающего преобразования.
Измеряемое напряжение
подается через входное устройство на
вход пикового детектора с закрытым
входом (
,
,
).
На идентичный детектор (
,
,
)
подается компенсирующее напряжение с
частотой около 100 кГц, сформированное
в цепи обратной связи. Постоянные
напряжения, равные амплитудным значениям
измеряемого сигнала и компенсирующего
напряжения сравниваются на резисторах
,
.
Заметим, что при малых напряжениях
детекторы будут работать в квадратичном
режиме, что приведет к погрешности
вольтметра амплитудного значения.
Разностное
напряжение подается на УПТ
с высоким коэффициентом усиления.
Если напряжение на выходе УПТ положительной
полярности, что свидетельствует о
превышении напряжения сигнала над
компенсирующим или об отсутствии
последнего, запускается ранее запертый
генератор-модулятор, и компенсирующее
напряжение поступает через делитель
обратной связи на детектор
,
,
.
Генератор-модулятор представляет собой
генератор, собранный по емкостной
трехточечной схеме, усилитель и эмиттерный
повторитель.
Превышение
компенсирующего напряжения над измеряемым
приводит к запиранию генератора-модулятора.
Выходное напряжение с амплитудой,
пропорциональной амплитуде измеряемого
напряжения и частотой 100 кГц, подается
на детектор средневыпрямленного
напряжения
и измеряется магнитоэлектрическим
вольтметром
.
Важным требованием является идентичность передаточных характеристик детекторов сигнала и компенсирующего напряжения. Только при одинаковых характеристиках равенство выходных напряжений детекторов будет свидетельствовать о равенстве входных напряжений.
В
установившемся режиме на резисторах
и
образуется некоторая разность напряжений
.
Величина этой разности равна
, (6.1)
где К и β - коэффициенты передачи цепи прямого преобразования и обратной связи.
В
данной схеме в цепь прямого преобразования
входит УПТ, генератор-модулятор, в цепь
обратного - делитель в цепи обратной
связи и детектор компенсирующего
сигнала. Таким образом, для обеспечения
высокой точности уравновешивания
коэффициент усиления УПТ и
генератора-модулятора должен быть
достаточно высок. Поэтому УПТ выполняется
по схеме с конвертированием. Напряжение,
измеряемое магнитоэлектрическим
вольтметром (
)
связано с амплитудным значением
измеряемого напряжения
соотношением
, (6.2)
где - коэффициент передачи детектора средневыпрямленного значения; детектор линеен, поскольку сигнал большой.
Линейная зависимость от обеспечивает равномерную шкалу прибора.
Важный результат состоит в том, что уравнение измерения не зависит от коэффициента в цепи прямого преобразования, где осуществляется основное усиление, а определяется только делителем цепи обратной связи с коэффициентом передачи детектора отсчетного устройства.
Погрешность уравновешивания, будет определяться цепями прямого преобразования и обратной связи:
. (6.3)
Пределы измерений можно переключать как в цепи обратной: связи, так и на входе прибора.
Составляющими погрешности являются: погрешность образцовых средств при градуировке, случайная погрешность измерения постоянного напряжения магнитоэлектрическим прибором, погрешность, обусловленная нестабильностью коэффициента передачи цепи обратной связи и коэффициента передачи детектора средневыпрямленного значения, неидентичность характеристик детекторов, неуравновешенность схемы.
По
подобной схеме работают выпускаемые
промышленностью серийные амплитудные
милливольтметры В3-36, В3-43. Основная
погрешность на частотах до 30 МГц
составляет
,
на частотах до 1 ГГц
- 25%. Шкалы амплитудных вольтметров
градуируются в среднеквадратических
значениях синусоидального напряжения.
Недостатком является большая погрешность
при измерении напряжений с большим
уровнем гармонических составляющих.
