5.3.1. Структурная схема прямого преобразования.
Отличительная черта схемы прямого преобразования (рис. 5.32) состоит в том, что все преобразования производятся в прямом направлении, то есть предыдущие преобразуются в последующие, а преобразование в обратном направлении отсутствует. Такая схема применяется в приборах с ручным уравновешиванием. При этом уравновешивание (сравнение) производится по последней из преобразованных величин. Так, например, в электронном осциллографе амплитуда измеряемого напряжения, выражаемая в вольтах, преобразуется в конечном счете в длину преображения по оси, выражаемую в сантиметрах. Сравнение амплитуд напряжений в осциллографе производится путем сравнения размеров изображений по оси Y.
На
схеме рис. 5.32
- это преобразователи с коэффициентом
преобразования
.
Здесь
,
где
и
- входной и выходной сигналы i-го
преобразователя.
Входной
сигнал
,
несущий информацию об измеряемой ФВ,
последовательно преобразуется в
промежуточные сигналы
и в выходной сигнал
.
В РИП сигналы
,
,
часто представляют собой гармонически
изменяющиеся ток или напряжение. Поэтому
коэффициенты преобразования
в общем случае выражаются комплексным
числом. Для простоты предположим, что
информативным параметром сигнала
является амплитуда. Тогда
- это вещественные числа. Сделаем также
весьма существенное ограничивающее
предположение, а именно: коэффициент
преобразования не зависит от интенсивности
(амплитуды) сигнала, то есть преобразователи
считаются линейными относительно
выходной и входной ФВ. Очевидно, что в
этом случае коэффициент преобразования
схемы
, (5.62)

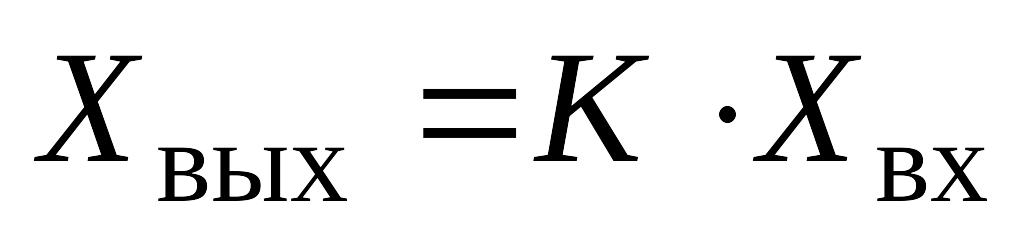

а уравнение, связывающее и имеет вид:
(5.63)
На
работу схемы будут оказывать влияние
изменения коэффициентов преобразования
,
а также помехи и наводки
.
Оценим величину погрешностей, возникающих
из-за наличия
,
.
При этом будем рассматривать суммарную
погрешность ∆, то есть содержащую
систематическую и случайную составляющие:
(5.64)
Абсолютная
погрешность измерения выходной величины
,
обусловленная нестабильностью
коэффициентов преобразования, может
быть определена как погрешность
косвенного измерения с учетом выражений
5.62 и 5.63.
(5.65)

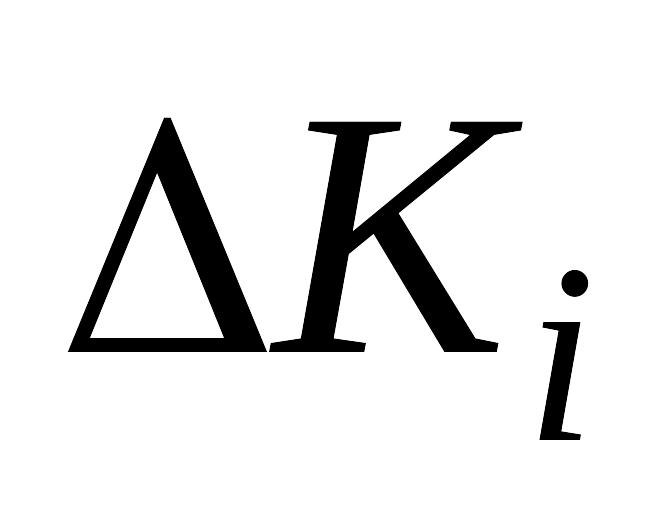

где - нестабильность коэффициента преобразования i-го звена.
Как видно из (5.65), абсолютная погрешность является мультипликативной, то есть пропорциональна, уровню выходного сигнала. Относительная мультипликативная погрешность
(5.66)
где
- относительная нестабильность
коэффициента преобразования схемы.
Результирующая относительная погрешность
равна сумме относительных погрешностей
преобразователей.
Очевидно,
относительные погрешности как приведенные
к входной, так и приведенные к выходной
величине, равны, если зависимость
линейна, то есть справедливо (5.63). В общем

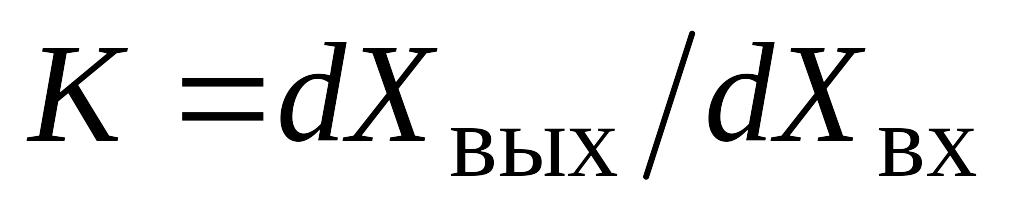

случае коэффициент преобразования
схемы определяется как
и в случае, если
нелинейная зависимость, то
и
,
а

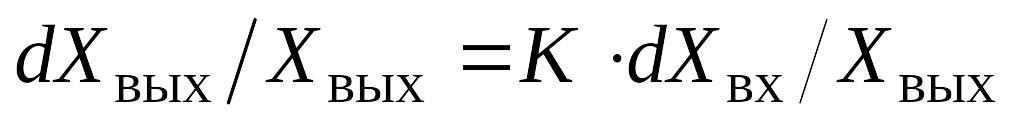

(5.67)
Оценим
теперь погрешности, обусловленные
помехами и наводками. На схеме рис. 5.32
источники погрешностей показаны в виде
дополнительных сигналов
,
,
…,
.

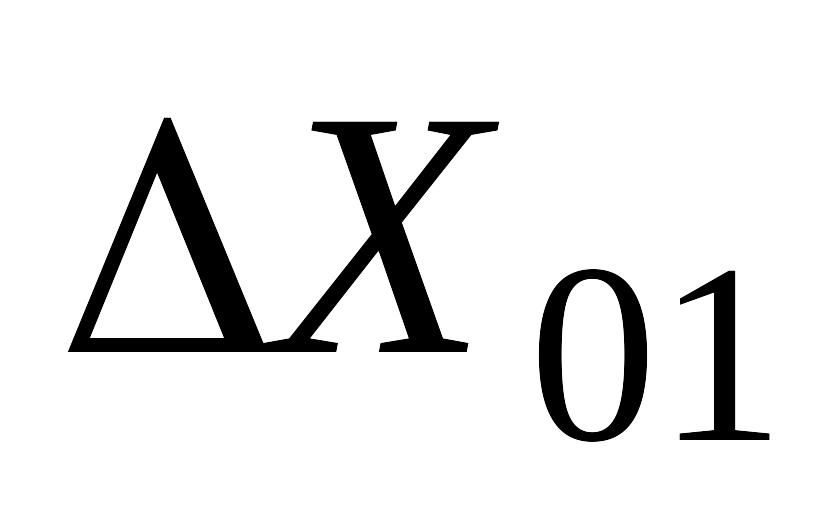

Результирующее действие этих сигналов
эквивалентно действию дополнительного
сигнала на выходе:
(5.68)
Это аддитивная погрешность, не зависящая от уровня входного сигнала.
Таким образом, как следует из (5.66) и (5.68), в схемах прямого преобразования происходит суммирование погрешностей, вносимых отдельными звеньями. Для достижения высокой точности требуется высокая стабильность всех звеньев.
